MOXA PT-510-MM-LC-HV

Описание MOXA PT-510-MM-LC-HV

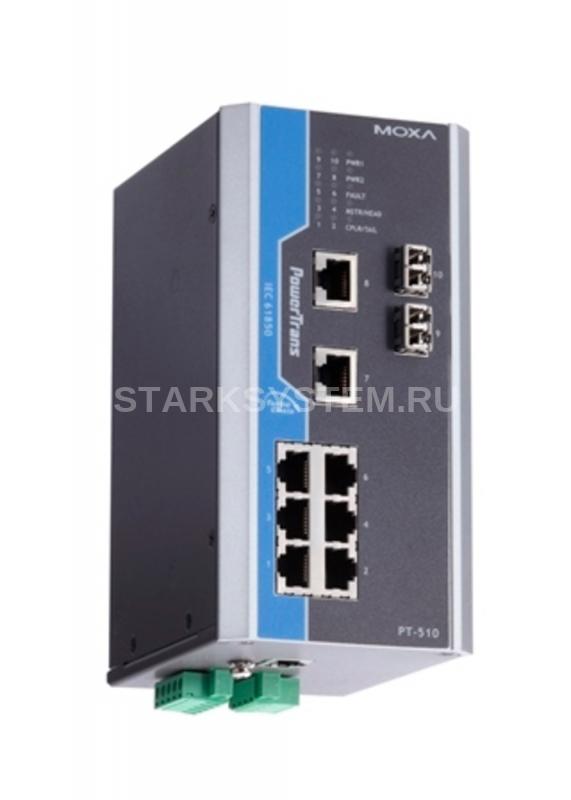

Коммутатор MOXA PT-510-MM-LC-HV представляет собой надежное и высокопроизводительное сетевое устройство, специально разработанное для работы в промышленных условиях и электрических подстанциях. Это решение обеспечивает надежное управление данными и связь в сложных инфраструктурах.

Ключевые характеристики:

• Интерфейс: Устройство оснащено 10 портами, включая 8 портов для подключения витой пары (RJ45) и 2 порта для оптоволоконного соединения (LC). Это позволяет гибко настраивать сеть в зависимости от потребностей.

• Протоколы и стандарты: MOXA PT-510-MM-LC-HV поддерживает широкий спектр стандартов IEEE (включая 802.1Q для VLAN, 802.1X для аутентификации и 802.3ad для агрегирования портов) и промышленные протоколы, такие как EtherNet/IP и Modbus/TCP, что делает его идеальным выбором для интеграции в существующие системы.

• Безопасность и защита: Устройство сертифицировано по стандартам UL508 и EMI EN 55022 Class A и имеет защиту от электромагнитных помех, что способствует надежной работе в сложных условиях. Защита от неправильной полярности и IP40 обеспечивают устойчивость к внешним воздействиям.

• Управление и мониторинг: Коммутатор поддерживает продвинутые функции управления, такие как SNMP для мониторинга состояния сети, оповещения об обрыве связи и потери электропитания, что позволяет обеспечить высокий уровень надежности в эксплуатации.

• Рабочие характеристики: Коммутатор способен функционировать в экстремальных температурных диапазонах от -40°C до +85°C и при высокой влажности (до 95%), что делает его подходящим для применения в различных промышленных и уличных средах.

• Удобство установки: MOXA PT-510-MM-LC-HV легко устанавливается на DIN-рейку или может быть использован в настольном/настенном варианте. В комплекте поставки предусмотрены крепежные элементы, а также заглушки для неиспользуемых портов.

• Гарантия и надежность: Устройство имеет среднее время наработки на отказ (MTBF) 372276 часов и поставляется с 5-летней гарантией, что подчеркивает его качество и долговечность.

С помощью MOXA PT-510-MM-LC-HV вы можете создать надежную сетевую инфраструктуру, идеальную для высоких требований промышленных приложений и электрических подстанций, что делает его незаменимым инструментом для системных интеграторов и операторов сетей.

Технические характеристики MOXA PT-510-MM-LC-HV

Интерфейс:

• Общее количество портов: 10
• Уровень коммутатора: L2
• Тип разъема для "витой пары": RJ45

Технологии:

• Стандарты: IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1s for Multiple Spanning Tree Protocol
• Промышленные протоколы: EtherNet/IP, Modbus/TCP
• Протоколы управления: IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Syslog, RMON
• Протоколы фильтрации: IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Port-Based VLAN, GVRP
• Протоколы резервирования: STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
• Протоколы безопасности: RADIUS, TACACS+, SSL, SSH, Port Lock
• Протоколы синхронизации времени: SNTP, NTP Server/Client
• Управление потоками: IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов: 8000
• Размер буфера пакетов: 1 Мбит

Функции VLAN и IGMP:

• Максимальное количество VLAN: 64
• Диапазон VLAN ID: 1 ~ 4094
• Количество групп IGMP: 256
• Количество приоритизированных очередей: 4
• Порты Fast Ethernet: 10/100 Мбит/с
• Витая пара (разъем RJ45): 8
• Порты Fast Ethernet: 100 Мбит/с
• Многомодовое оптоволокно (разъем LC): 2

Характеристики оптоволоконного интерфейса Fast Ethernet:

• Тип оптоволоконного кабеля: 50/125 мкм, 62.5/125 мкм
• Дальность передачи по оптоволокну: до 4 км
• Длина волны по оптоволокну, нм: 1300
• Мощность оптического передатчика, дБм: -20
• Чувствительность оптического приемника, дБм: -32
• Допустимые потери в канале связи, дБм: 12
• Насыщение приемника, дБм: -6

Релейный вывод:

• Количество каналов релейного вывода: 1
• Нагрузочная способность реле: 1 А при 24 В пост.

Поддержка интеллектуальных функций:

• Автоматическое оповещение об обрыве электропитания: При помощи реле, по E-Mail, по SNMP
• Автоматическое оповещение об обрыве связи по порту: При помощи реле, по E-Mail, по SNMP

Управление устройством:

• Интерфейс управления: Консоль RS-232
• Разъем консольного порта: RS-232 RJ45
• MIB-базы: MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Требования к электропитанию:

• Рабочее напряжение: 110/220 В пост./перем.
• Потребление тока: 0.10/0.052 А при 110/220 В пост., 0.234/0.148 А при 110/220 В перем.
• Разъем электропитания: Клемма
• Защита от неверной полярности: Есть

Условия эксплуатации:

• Рабочая температура: -40 ~ +85 °C
• Температура хранения: -40 ~ +85 °C
• Рабочая влажность: 5 ~ 95%

Защита:

• Защита от пыли и влаги: IP40
• Защита по току: Есть

Конструктивные свойства:

• Материал корпуса: Металл

Размеры и вес:

• Габаритные размеры: 80 x 160 x 110 мм
• Вес нетто: 1.21 кг

Монтаж:

• Монтаж: На DIN-рейке, Настольный/настенный (опционально)

Наличие международных сертификатов:

• Безопасность: UL508
• Электромагнитная совместимость (EMI): EN 55022 Class A
• FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS):
  • IEC 61000-4-11
  • IEC 61000-4-2 (ESD)
  • IEC 61000-4-3 (RS)
  • IEC 61000-4-4 (EFT)
  • IEC 61000-4-5 (Surge)
  • IEC 61000-4-6 (CS)
  • IEC 61000-4-8
• Применение на электрических подстанциях: IEC 61850-3, IEEE 1613

Среднее время наработки на отказ (MTBF): 372276 часов

Гарантийный срок: 5 лет

Комплект поставки:

• Заглушки для неиспользуемых портов
• Кабель CN20070 (RJ45-DB9 'мама')
• Кабель заземления
• Краткое руководство пользователя
• Крепеж для монтажа на DIN-рейку
• Устройство
