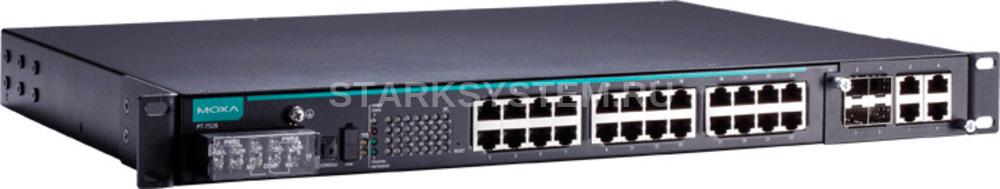

MOXA PT-7528-24TX-HV-HV

Описание MOXA PT-7528-24TX-HV-HV

Коммутатор MOXA PT-7528-24TX-HV предлагает большое количество функций, включая поддержку множества протоколов, таких как EtherNet/IP, Modbus/TCP и IPv4/IPv6. Он предназначен для работы в суровых климатических условиях, обеспечивая надежную связь даже при температурах от -40 до +85 °C и влажности до 95%. Благодаря возможности управления потоками и резервирования с использованием STP/RSTP, этот коммутатор гарантирует стабильную и безопасную сетевую работу.

Это устройство подходит как для применения в электрических подстанциях, так и для транспортной инфраструктуры, что делает его универсальным решением для современных промышленных сетевых решений. Выбор MOXA PT-7528-24TX-HV — это выбор качества, надежности и производительности.

Технические характеристики MOXA PT-7528-24TX-HV-HV

Интерфейс:

• Общее количество портов: 28
• Уровень коммутатора: L2
• Тип разъема для "витой пары": RJ45
• Порт RJ45: 10/100BaseT(X) с автоматической настройкой скорости

Технологии:

• Стандарты:
  • IEEE 802.3 для 10BaseT
  • IEEE 802.3u для 100BaseT(X) и 100BaseFX
  • IEEE 802.3ab для 1000BaseT(X)
  • IEEE 802.3z для 1000BaseX
  • IEEE 802.3x для управления потоком
  • IEEE 802.1D для протоколов Spanning Tree
  • IEEE 802.1w для Rapid Spanning Tree Protocol
  • IEEE 802.1s для Multiple Spanning Tree Protocol
  • IEEE 802.1Q для тегирования VLAN
  • IEEE 802.1p для классов сервиса
  • IEEE 802.1X для аутентификации
  • IEEE 802.3ad для агрегации портов с LACP
• Промышленные протоколы: EtherNet/IP, Modbus/TCP

Протоколы управления:

• IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, DHCP Option 66/67/82, LLDP, управление потоком, обратно давление, SNMP Inform, зеркалирование портов, Fiber Check, Syslog

Протоколы фильтрации:

• IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Port-Based VLAN

Протоколы резервирования:

• STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation

Протоколы безопасности:

• RADIUS, TACACS+, SSL, SSH, Port Lock, защита от бурных потоков, ограничение скорости

Протоколы синхронизации времени:

• SNTP, NTP Server/Client

Специализированные протоколы:

• MMS, IEC 61850 QoS, Configuration Wizard

Управление потоками:

• IEEE 802.3x flow control, back pressure flow control

Функции VLAN и IGMP:

• Максимальное количество VLAN: 256
• Диапазон VLAN ID: 1 ~ 4094
• Количество групп IGMP: 256
• Количество приоритизированных очередей: 4

Устанавливаемые модули:

• Максимальное количество портов на устанавливаемых модулях: 4
• Количество слотов для модулей серии PM-7500: 1
• Порты Fast Ethernet: 10/100 Мбит/с
• Витая пара (разъем RJ45): 24

Релейный вывод:

• Количество каналов релейного вывода: 1
• Нагрузочная способность реле: до 3 А (30 В пост. или 240 В перем.)

Управление устройством:

• Интерфейс управления: Консоль USB
• MIB-базы: MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
• Порт для загрузки/сохранения настроек: USB-порт (разъем Type A)

Требования к электропитанию:

• Рабочее напряжение: 110/220 В пост./перем. (88 ~ 300 В пост., 85 ~ 264 В перем.)
• Потребление тока:
  • Макс. 0.147/0.077 А при 110/220 В пост.
  • Макс. 0.283/0.19 А при 110/220 В перем.
• Возможность подключения резервного источника электропитания: Есть
• Разъем электропитания: Клемма
• Защита от неверной полярности: Есть

Условия эксплуатации:

• Рабочая температура: -40 ~ +85 °C
• Температура хранения: -40 ~ +85 °C
• Рабочая влажность: 5 ~ 95%

Защита:

• Защита от пыли и влаги: IP40
• Защита по току: Есть

Конструктивные свойства:

• Материал корпуса: Листовая сталь

Размеры и вес:

• Габаритные размеры: 440 x 44 x 325 мм
• Вес нетто: 4.9 кг

Монтаж:

• Монтаж: В стойку 19'

Наличие международных сертификатов:

• Безопасность: UL508
• Электромагнитная совместимость (EMI): EN 55022 Class A, FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS):
  • IEC 61000-4-11
  • IEC 61000-4-2 (ESD)
  • IEC 61000-4-3 (RS)
  • IEC 61000-4-4 (EFT)
  • IEC 61000-4-5 (Surge)
  • IEC 61000-4-6 (CS)
  • IEC 61000-4-8

Применение:

• Применение на электрических подстанциях: IEC 61850-3, IEEE 1613
• Применение на транспорте: EN 50121-4, NEMA TS2

Технические данные:

• Среднее время наработки на отказ (MTBF): 422912 часов
• Гарантийный срок: 5 лет

Комплект поставки:

• Заглушки для неиспользуемых портов
• Кабель USB
• Краткое руководство пользователя
• Крепеж для монтажа в стойку 19'
• Устройство
