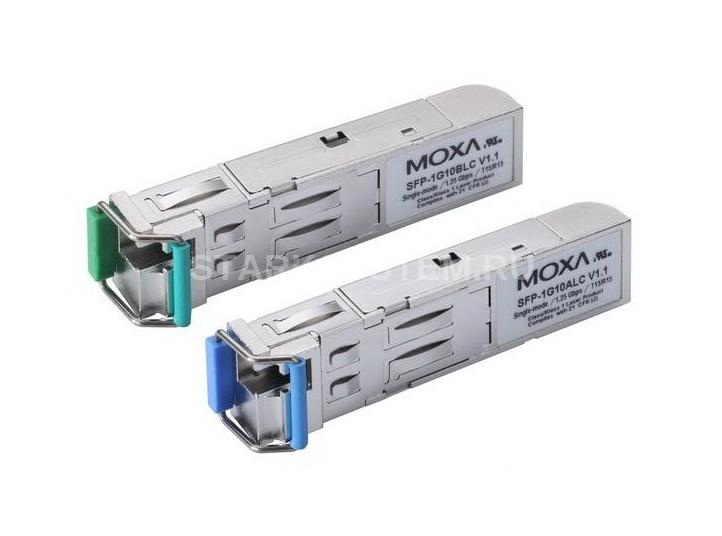

MOXA SFP-1G20ALC-T

Описание MOXA SFP-1G20ALC-T

Гигабитный оптоволоконный модуль MOXA SFP-1G20ALC-T — сверхкомпактный промышленный трансивер (Small Form-Factor Pluggable), используемый для передачи данных в телекоммуникациях. Модификация популярной модели, предназначенной для передачи больших пакетов данных на расстояния до 20 км по одномодовому оптоволоконному кабелю. В устройстве реализована технология спектрального уплотнения каналов WDM и дифференциальная логику LVPECL. Модуль отличается повышенной устойчивостью к экстремальным температурам и возможностью «горячей» замены.

Особенности MOXA SFP-1G20ALC-T:

• Максимальная скорость: 1 250 Мбит/с. Расстояние передачи: 20 км. Длина волны: TX 1310 нм, RX 1550 нм. Max TX: -2 дбм. Min TX: -8 дбм. Чувствительность приемника: -23 дбм. Оптический бюджет: 15 дб. Насыщение: -1 дбм.
• Протокол 802.3z поддерживает большинство гигабитных стандартов: 1000 Base SX/LX/LHX/ZX.
• Технология WDM (Wavelength Division Multiplexing) позволяет передавать несколько информационных потоков данных по одному оптическому волокну на разных несущих частотах. Модуль следует использовать в паре с моделью SFP-1G20BLC.
• Низковольтная положительная эмиттерно-связанная логика (LVPECL) подавляет шумы и обеспечивает устойчивый размах выходных колебаний при сложных электрических и температурных условиях.
• Устройство стабильно функционирует при критических температурах от -40 до +85 С.
• Сетевой порт оборудован современным разъемом LC, который в два раза меньше традиционных вариантов SC, FC, ST. Габариты модуля: 14х13х57.
• Возможность «горячей» замены без выключения электропитания повышает устойчивость и гибкость сети при реконфигурации и ремонтных работах.

Повышенная надежность позволяет без опасений интегрировать MOXA SFP-1G20ALC-Tв мощные промышленные свитчи, функционирующие в самых тяжелых погодных и производственных условиях. Одномодовая оптическая связь обеспечивает наилучшие показатели дальности и защиты от помех. Гигабитный стандарт предоставляет в ваше распоряжение широкую полосу пропускания. А технология спектрального уплотнения каналов открывает возможность для параллельной двухсторонней (Bi-Directional) дуплексной связи по единственному волокну.

Технические характеристики MOXA SFP-1G20ALC-T

• Производитель: MOXA

  Сетевые порты

• Количество Ethernet-разъемов: 1
• Количество 10/100/1000 Mb Ethernet: 1
• Тип коннектора 10/100/1000 Mb Ethernet: LC Simplex, WDM
• Расстояние передачи: 20 км

  Поддерживаемые протоколы

• Поддержка стандартов IEEE 802.x: IEEE 802.3z для 1000BaseSX/LX/LHX/ZX

  Характеристики оптоволоконного интерфейса Gigabit Ethernet

  Длина волны, нм

• Rx: 1550
• Tx: 1310

• Мощность передатчика, дБм -9
• Чувствительность приёмника, дБм -21
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 9/125 мкм
• Дальность передачи по оптоволокну до 20 км
• Насыщение приемника, дБм -1
• Количество используемых волокон 1

  Требования к электропитанию

• Потребление тока Макс. 1 Вт

  Условия эксплуатации

• Рабочая температура, °C -40 ~ +85
• Температура хранения, °C -40 ~ +85
• Рабочая влажность, % 5 ~ 95

  Конструктивные свойства

• Материал корпуса Металл

  Размеры и вес

• Габаритные размеры, мм 8,4 x 13,4 x 56,6

  Наличие международных сертификатов

  Безопасность

• CE
• FCC
• TÜV
• UL60950-1

  Применение в морских системах

• DNV
• GL

  Гарантийный срок

• Гарантийный срок 5 лет
