MOXA TCC-100-T

Описание MOXA TCC-100-T

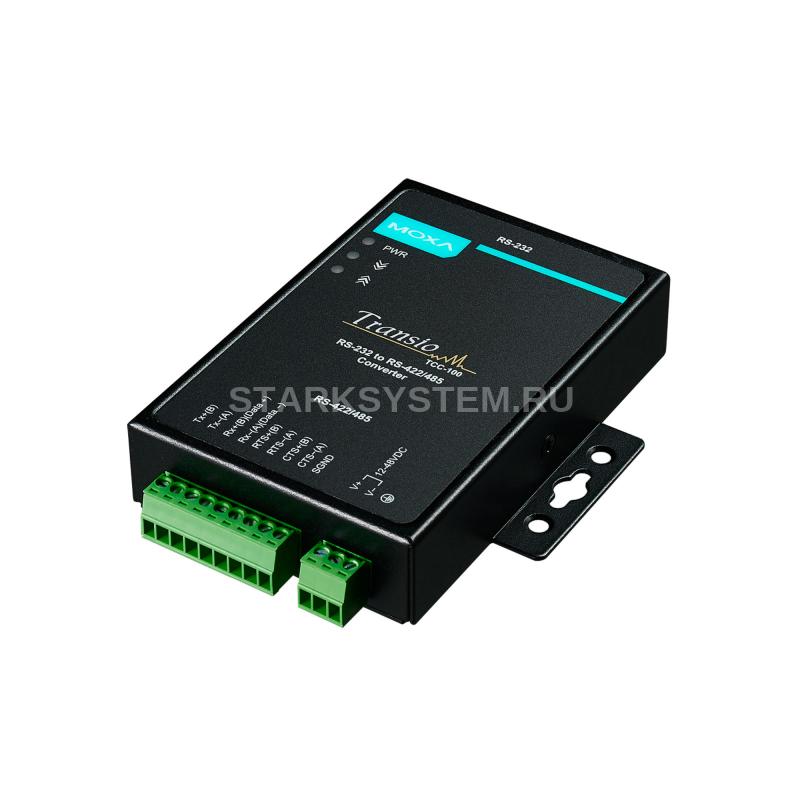

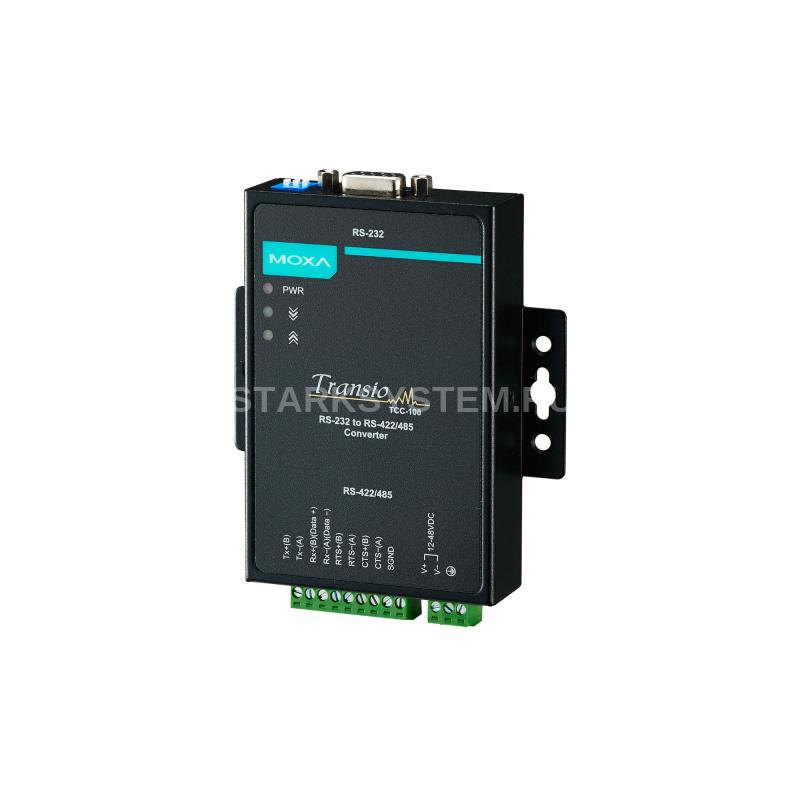

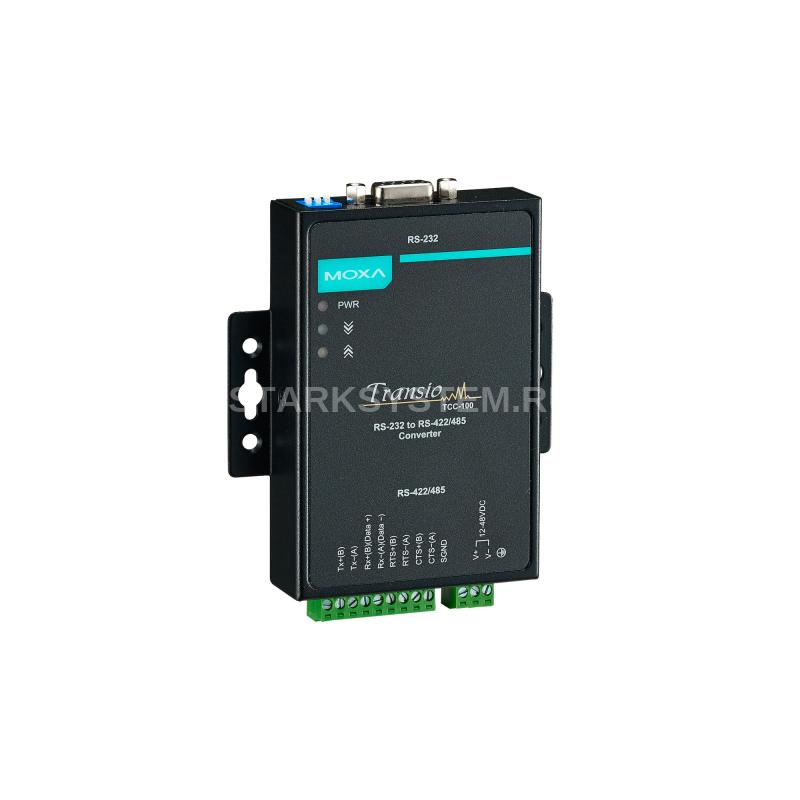

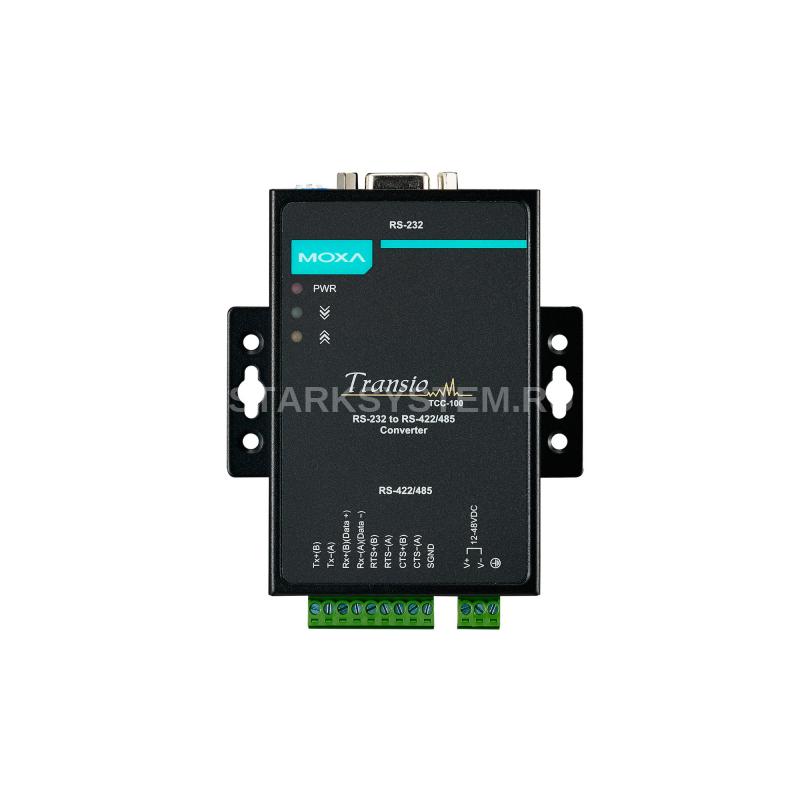

MOXA TCC-100-T — это конвертер последовательной связи, который обеспечивает преобразование сигналов между интерфейсами RS-232, RS-422 и RS-485.

• ​​​​​​​Устройство поддерживает широкий диапазон скоростей передачи данных от 50 до 921600 бит/с, что делает его идеальным для различных промышленных приложений.
• Конвертер имеет входной интерфейс RS-232 с разъемом DB9 'мама' и выходной интерфейс RS-422/485 с удобными клеммами под винт. Устройство может работать при напряжении от 12 до 48 В постоянного тока и отличается низким потреблением тока — всего 85 мА при 12 В.
• Может функционировать в условиях экстремальных температур от -40 до +85 °C и высокой влажности до 95%, что делает его надежным выбором для использования в сложных условиях. Корпус из металла обеспечивает стойкость к внешним воздействиям, а защита от импульсных помех в 15 кВ гарантирует успех в сложных электромагнитных условиях.
• Среди других преимуществ выделяются высокий уровень защиты и наличие международных сертификатов, свидетельствующих о соответствии современным стандартам безопасности и электромагнитной совместимости. Устройство также имеет длительный срок службы с MTBF 3017857 часов и гарантией 5 лет, что предоставляет пользователям уверенность в его надежности и долговечности.

Технические характеристики MOXA TCC-100-T

Параметры последовательной связи

• Передаваемые сигналы:
  • RS-232: Tx, Rx, RTS, CTS, GND
  • RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND
  • RS-485 (2-проводный): Data+, Data-, GND
  • RS-485 (4-проводный): Rx
• Скорость передачи данных: 50 ~ 921600 бит/с

Входной интерфейс

• Тип входного интерфейса: RS-232
• Тип разъема: DB9 'мама'

Выходной интерфейс

• Тип выходного интерфейса: RS-422/485
• Тип разъема: клеммы под винт

Требования к электропитанию

• Рабочее напряжение: 12 ~ 48 В пост.
• Потребление тока: 85 мА при 12 В
• Защита от неверной полярности: Есть

Условия эксплуатации

• Рабочая температура: -40 ~ +85 °C
• Температура хранения: -40 ~ +85 °C
• Рабочая влажность: 5 ~ 95 %

Защита

• Защита от импульсных помех: 15 кВ

Конструктивные свойства

• Материал корпуса: Металл

Размеры и вес

• Габаритные размеры: 67 x 100.4 x 22 мм
• Вес нетто: 0.15 кг

Монтаж

• Монтаж: На DIN-рейку, настольный/настенный

Наличие международных сертификатов

• Безопасность: UL60950-1
• Электромагнитная совместимость (EMI): CISPR 32, FCC Part 15 Subpart B Class B
• Электромагнитная совместимость (EMS):
  • IEC 61000-4-2 (ESD)
  • IEC 61000-4-3 RS
  • IEC 61000-4-4 (EFT)
  • IEC 61000-4-5 Surge
  • IEC 61000-4-6 CS
  • IEC 61000-4-8
• Электромагнитная совместимость (EMC): EN 55032/24

Среднее время наработки на отказ (MTBF)

• MTBF: 3017857 часов

Гарантийный срок

• Гарантийный срок: 5 лет

Комплект поставки

• Комплект поставки включает:
  • Краткое руководство пользователя
  • Крепеж для монтажа на DIN-рейку
  • Устройство
