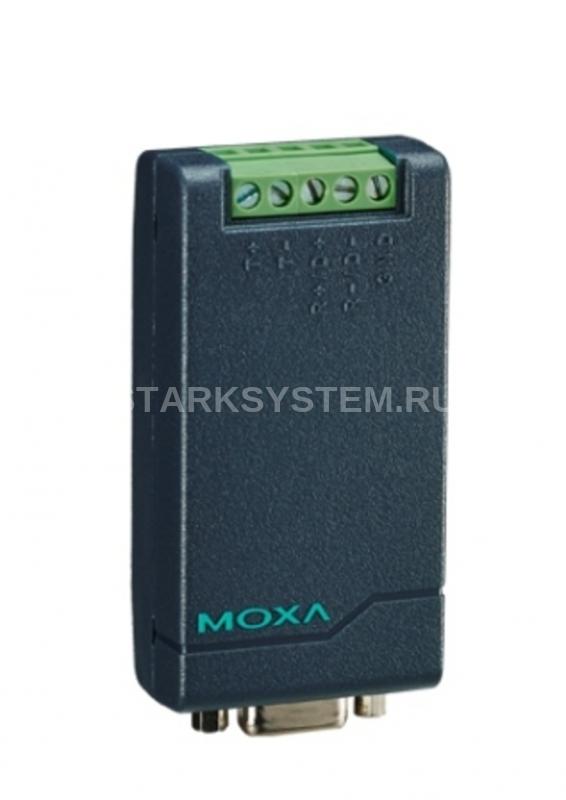

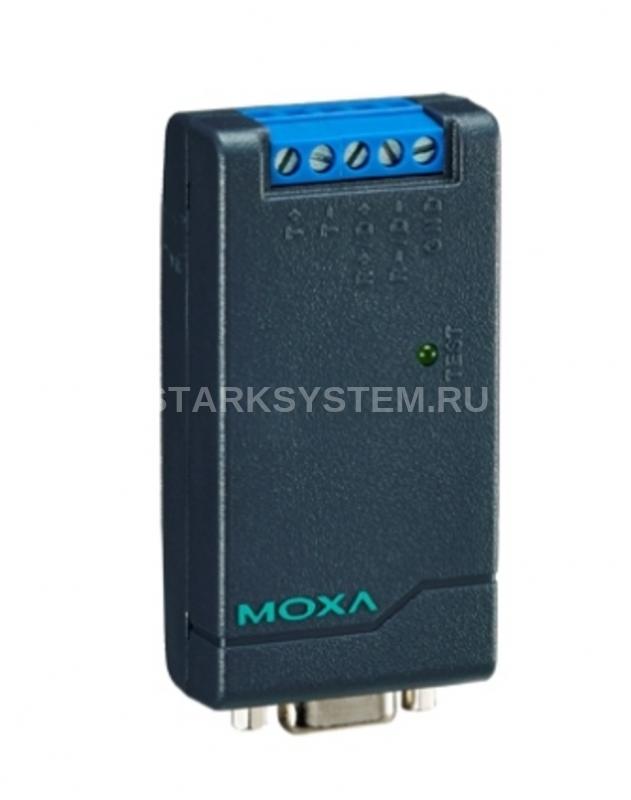

MOXA TCC-80I

Описание MOXA TCC-80I

MOXA TCC-80I — это высококачественный конвертер последовательной связи, предназначенный для преобразования сигналов между интерфейсами RS-232, RS-422 и RS-485.

• ​​​​​​​Он поддерживает скорость передачи данных в диапазоне от 300 до 115200 бит/с и обеспечивает изоляцию последовательной линии на уровне 2 кВ, что делает его надежным решением для промышленных приложений.
• Устройство имеет входной интерфейс RS-232 с разъемом DB9 'мама' и выходной интерфейс RS-422/485 с удобными клеммами под винт, что обеспечивает легкость подключения и настройки. С рабочим напряжением от 5 до 12 В и низким потреблением тока — всего 20 мА при 5 В, MOXA TCC-80I идеально подходит для однопроводных и низковольтных систем.
• Рабочие условия устройства позволяют ему функционировать при температурах от 0 до +60 °C и в условиях высокой влажности до 95%. Корпус выполнен из прочного пластика, что обеспечивает защиту от внешних воздействий и легкость в управлении.
• Конвертер также предлагает высокий уровень защиты от импульсных помех (15 кВ) и имеет все необходимые международные сертификаты по безопасности и электромагнитной совместимости. С MTBF в 2781161 часов и гарантийным сроком 5 лет, устройство обеспечивает длительный и надежный срок службы.

Технические характеристики MOXA TCC-80I

Параметры последовательной связи

• Передаваемые сигналы:
  • RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
  • RS-422: TxD+, TxD-, RxD+, RxD-, GND
  • RS-485 (2-проводный): Data+, Data-, GND
  • RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND
• Скорость передачи данных: 300 ~ 115200 бит/с
• Изоляция последовательной линии: 2 кВ

Входной интерфейс

• Тип входного интерфейса: RS-232
• Тип разъема: DB9 'мама'

Выходной интерфейс

• Тип выходного интерфейса: RS-422/485
• Тип разъема: клеммы под винт

Требования к электропитанию

• Рабочее напряжение: 5 ~ 12 В пост.
• Потребление тока: 20 мА при 5 В

Условия эксплуатации

• Рабочая температура: 0 ~ +60 °C
• Температура хранения: -20 ~ +75 °C
• Рабочая влажность: 5 ~ 95 %

Защита

• Защита от импульсных помех: 15 кВ

Конструктивные свойства

• Материал корпуса: Пластик

Размеры и вес

• Габаритные размеры: 42 x 80 x 22 мм
• Вес нетто: 0.05 кг

Монтаж

• Монтаж: Настольный/настенный

Наличие международных сертификатов

• Безопасность: UL60950-1
• Электромагнитная совместимость (EMI): CISPR 32, FCC Part 15 Subpart B Class B
• Электромагнитная совместимость (EMS):
  • IEC 61000-4-2 (ESD)
  • IEC 61000-4-3 RS
  • IEC 61000-4-4 (EFT)
  • IEC 61000-4-5 Surge
  • IEC 61000-4-6 CS
  • IEC 61000-4-8
• Электромагнитная совместимость (EMC): EN 55032/24

Среднее время наработки на отказ (MTBF)

• MTBF: 2781161 часов

Гарантийный срок

• 5 лет

Комплект поставки

• Кабель питания от USB
• Краткое руководство пользователя
• Устройство
