NICE SOONBDKLT

Описание NICE SOONBDKLT

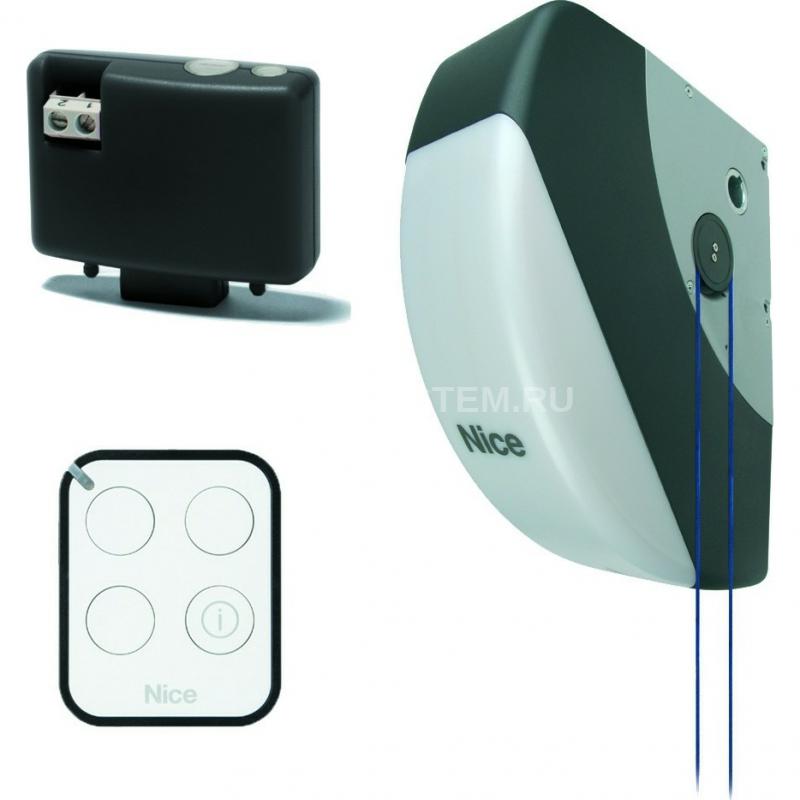

Комплект SOONBDKIT.

Состав комплекта:

• Привод SO2000 (1 шт.)
• Приёмник OXIBD (1 шт.)
• Пульт управления MYGO4 (2 шт.)

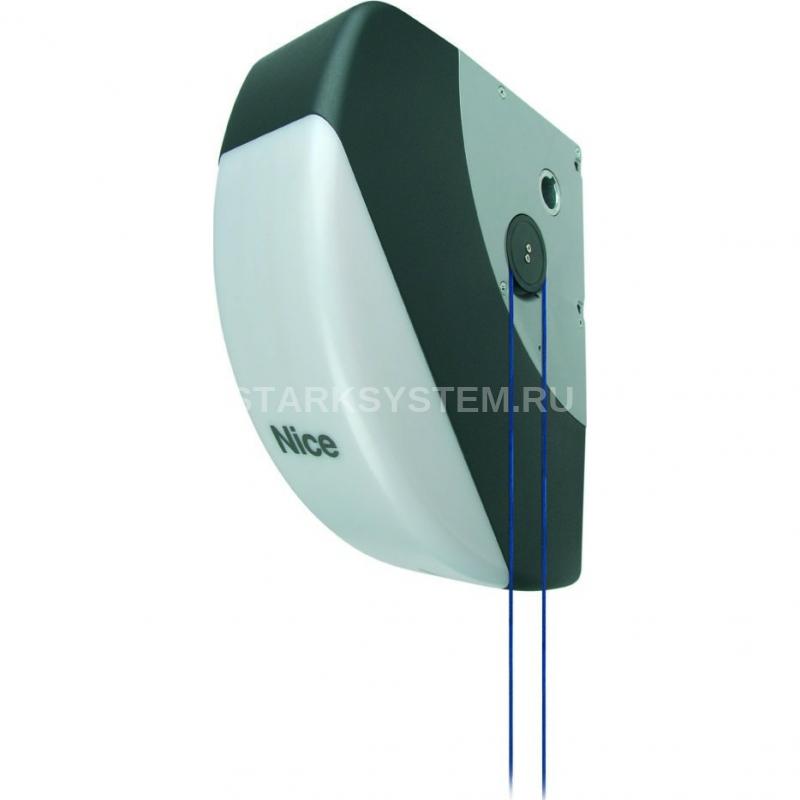

Привод для секционных ворот SO2000. Электромеханический привод серии SOON для автоматизации секционных ворот площадью до 15 м2 и высотой до 5 м. Устанавливается на вал секционных ворот с неинтенсивным использованием.

Функциональный для пользователя:

• Резервное питание от аккумуляторной батареи PS124, устанавливаемой внутри корпуса привода (опция);
• Режим энергосбережения;
• Система аварийной разблокировки привода с помощью шнура (4м);
• Плавный старт и остановка;
• Встроенная лампа, которая может использоваться, как для освещения помещения, так и для оповещения о возможных неполадках в системе;
• Амперометрическая система обнаружения препятствий;
• Возможность управления электромеханическим замком.

Надежный при эксплуатации:

• Идеальное движение ворот за счет использования абсолютного энкодера;
• Возможность программирования, изменения функций блока управления и замена лампы освещения без демонтажа привода.

Устройство OVIEW в системе Opera позволяет более точно настроить параметры блока управления и активировать дополнительные функции, недоступные при стандартной настройке.

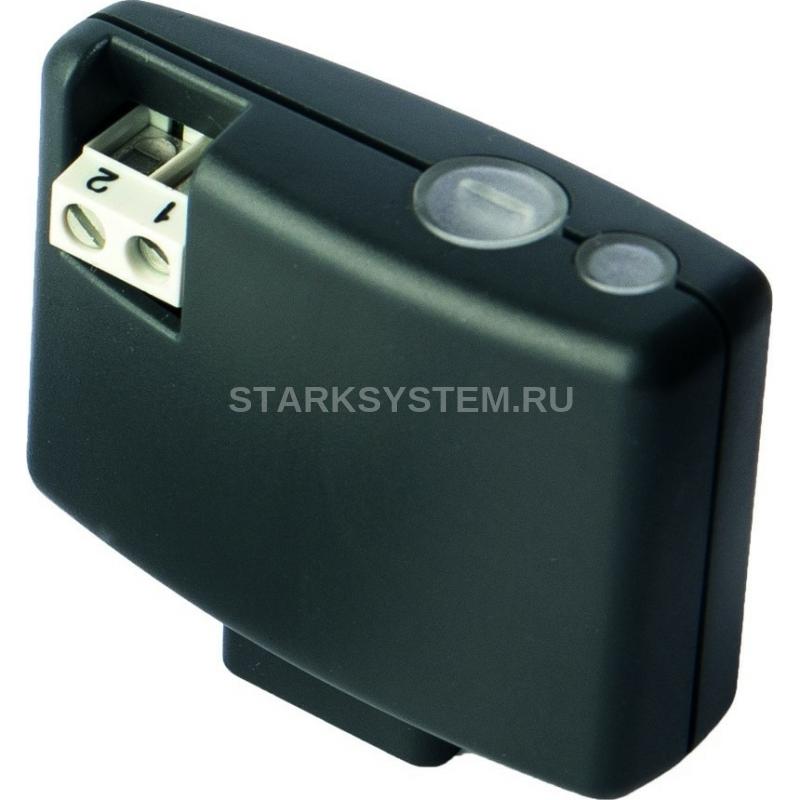

NICE OXIBD - приемник с обратной связью. Приемник OXIBD может взаимодействовать как с односторонними, так с двусторонними передатчиками. Совместим с односторонними кодировками радиосвязи «O-Code», «FloR», «Smilo», «Flo» и с двусторонней кодировкой «BD». Приемник имеет 1024 ячейки памяти, служащих для сохранения в ней передатчиков: в одной ячейке может сохраняться либо один передатчик или же одна кнопка. Приемник запоминает 750 двунаправленных передатчиков и 1024 однонаправленных передатчиков. Приемник может транслировать сигнал десяти различным аналогичным приемникам (создавать сеть) для увеличения радиуса действия радиосигнала с 50 метров до 500 метров. Каждый приемник имеет свой собственный идентификационный номер, называемый «сертификатом». Это позволяет осуществлять различные операции, например: сохранение в памяти новых передатчиков без необходимости доступа к приемнику.

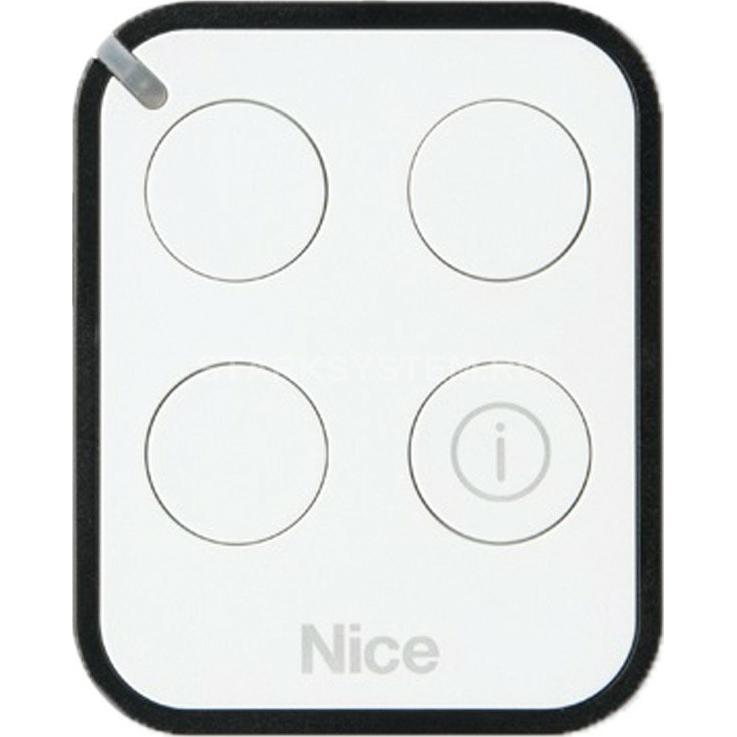

MYGO4BD с четырьмя кнопками

MYGOBD совместимы с приемниками, которые используют как одностороннюю кодировку радиосигнала «O-Code», так и двустороннюю кодировку «BD». Эта последняя, кроме расширенных и эксклюзивных функций системы NiceOpera, позволяет использовать дополнительные функции, такие как: – отправка с приемника на передатчик подтверждения приема переданной команды.

После передачи, если команда была получена, передатчик вибрирует, а зеленый светодиод загорается на 2 секунды. В случае если «команда НЕ получена», светодиод передатчика после серии миганий оранжевым светом продолжает гореть красным светом в течение 2 секунд. – Отправка информации о состоянии устройства автоматики (например, о том, закрыты ли или открыты ворота): см. параграф « ПРОЦЕДУРА ЗАПРОСА СОСТОЯНИЯ» на странице 5).

Индикация неисправности устройства автоматики: мигание светодиода красным светом и прерывистая вибрация. Передатчики MYGOBD, сконфигурированные в двустороннем режиме, могут быть сохранены в памяти максимум на 10 двусторонних приемниках (OXIBD). Если же они сконфигурированы в одностороннем режиме, они могут быть сохранены в памяти любого нужного числа односторонних приемников.

Передатчик MYGOBD обладает секретным кодом, называемым «КОДОМ АКТИВАЦИИ». При перенесении этого кода с передатчика, уже сохраненного в памяти, на новый передатчик этот последний автоматически распознается приемником (и сохраняется в его памяти).

Технические характеристики NICE SOONBDKLT

Технические характеристики SO2000:

• Питание: 230/24 В
• Потребление: 1.6 А
• Мощность: 350 Вт
• Крутящий момент: 50 Нм
• Класс защиты: IP 44
• Скорость: 30 об/мин
• Максимальная площадь секционных ворот: 20 м2
• Температура: °C -20 - +50
• Интенсивность работы: 30 %
• Размеры: 115x375x300 мм
• Вес привода: 10,5 кг
• Диаметр выходного вала ворот: 25,4 мм

Технические характеристики NICE OXIBD:

• Тип: Двусторонний приемник
• Кодировка OXIBD: «BD» / «O-Code» / «FloR» / «TTS» / «Flo» / «Smilo»
• Входной импеданс: 50Ом
• Частота приема: 433,92 МГц
• Частота передачи: 433,92 МГц (только BD)
• Выходы: 4 (на разъеме «SM»)
• Чувствительность: -108 дБм
• Потребляемый ток: 50 мА (максимальный)
• Излучаемая мощность: < 1 мВ (эффективная излучаемая мощность)
• Размеры (мм): L 49,5; H 41,9; P 18
• Вес (г): 22
• Рабочая температура: -20 °C ... +55 °C

Характеристики пульта управления MYGO4:

• Несущая частота МГц: 433.92
• Радиус действия м: 200 м (на откр. пространстве); 35 м (внутри помещения)*
• Тип кодирования: O-Code
• Электропитание В: 3 VDC; литиевая батарея CR2430
• Срок службы батареи: 3 года (при 10 передачах в день)
• Размеры и вес мм: 72x34x11 h мм 20 г
