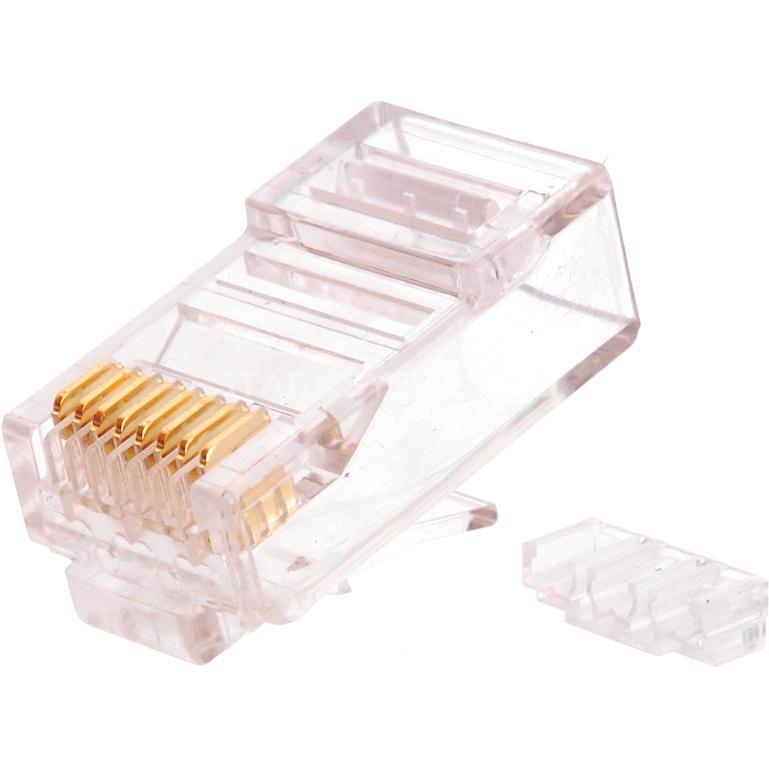

NIKOMAX NMC-RJ88RZ50UE3-100

Описание NIKOMAX NMC-RJ88RZ50UE3-100

Разъемы NIKOMAX NMC-RJ88RZ50UE3-100 (коннекторы) RJ45/8P8C предназначены для оконцевания одножильных и многожильных (патч-кордовых) кабелей при производстве коммутационных шнуров (патч-кордов), а также в ряде случаев при прокладке стационарных кабелей связи, для подключения камер видеонаблюдения и т.д.

По типу ножей коннекторы делятся на три основных типа: для оконцевания многожильных кабелей (патч-кордов), для одножильных (стационарных) кабелей и универсальные, подходящие для обоих типов проводников.

Использование несоответствующего типа коннектора не гарантирует качественного обжима вследствие неправильного врезания ножей в жилы кабеля и может привести к потери контакта. Для увеличения максимального количества переподключений, общего срока службы и защиты медных контактов разъемов от окисления, на них дополнительно нанесено золотое покрытие. Обычно толщина покрытия составляет 6 или 50 микродюймов, но может отличаться и в меньшую сторону в более дешевом ценовом сегменте.

По конструкции коннекторы бывают со вставками и без. На вставке, как правило, удобнее разводить жилы, хотя многие монтажники предпочитают более простые модели с направляющими желобками, без вставок. Рекомендуется также использовать защитные колпачки, которые увеличивают срок службы разъема, повышают удобство работы и придают обжатому кабелю законченный вид. Коннекторы поставляются упаковками по 100 шт.

Технические характеристики NIKOMAX NMC-RJ88RZ50UE3-100

• Категория 6
• Полоса пропускания, МГц 250
• Диаметр проводников, AWG 23-24 (0,57-0,50 мм)
• Исполнение Неэкранированное
• Диапазоны температур, °C Хранение от -40 до +70 °C. Монтаж от -10 до +50 °C. Эксплуатация от -30 до +80 °C
• Материал корпуса Прозрачный поликарбонат, соответствует UL 94-V2
• Упаковка Полиэтиленовый пакет по 100 шт.
• Покрытие контактов Золото, 50 микродюймов
• Тип конектора RJ45/8P8C
• Тип ножей Универсальные
• Материал контактов Фосфористая бронза
• Допустимый диаметр изоляции проводников, мм 0.98-1.05
