Nikomax NMC-RJ88SE2-NT-MT

Описание Nikomax NMC-RJ88SE2-NT-MT

Разъемы (коннектор) RJ45/8P8C предназначены для оконцевания одножильных и многожильных (патч-кордовых) кабелей при производстве коммутационных шнуров (патч-кордов), а также в ряде случаев при прокладке стационарных кабелей связи, для подключения камер видеонаблюдения и т.д. Самозажимные экранированные коннекторы NIKOMAX спроектированы специально для использования с высокоскоростными стационарными кабелями и обеспечивают первоклассные передаточные характеристики. Коннектор может быть использован для стекирования серверного оборудования, рабочих станций, подключения различного специализированного промышленного оборудования и камер видеонаблюдения.

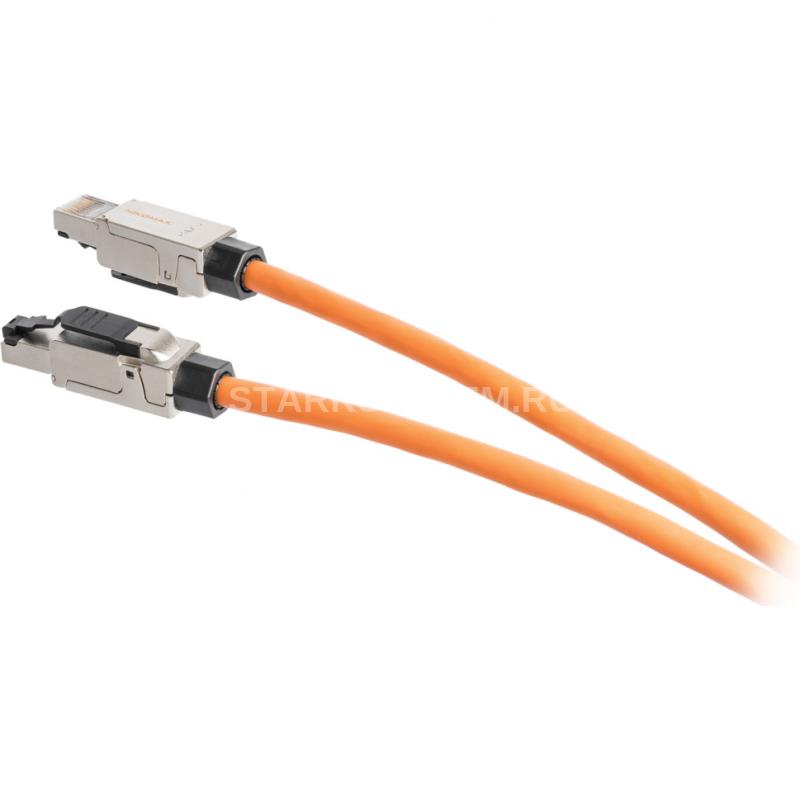

Коннектор NMC-RJ88SE2-NT-MT (кат.6) выполнен в литом, полностью экранированном корпусе из цинк-алюминиевого сплава. Он состоит из центральной вставки с коннектором RJ45 и платой с IDC контактами, собственно корпуса, разделенного на две половины и хвостовика. Экран кабеля заземляется на подпружиненный контакт в задней части корпуса, обеспечивая полный электрический контакт и дополнительно зажимается хвостовиком, для надежного закрепления кабеля за оболочку. Поддерживаемая толщина по внешней оболочке – 6–8 мм. Конструкция коннектора позволяет легко обжимать кабели без какого-либо специализированного инструмента, понадобятся только бокорезы для аккуратного откусывания излишек проводов. Поставляются поштучно, в индивидуальном полиэтиленовом пакете с перфорацией – подобно коммутационным модулям.

Технические характеристики Nikomax NMC-RJ88SE2-NT-MT

• Категория 6
• Полоса пропускания, МГц 250
• Исполнение Полностью экранированное
• Соответствие стандартам Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
• Диапазоны температур, °C Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
• Материал покрытия контактов Олово (100 мкд)
• Материал покрытия контактов Золото, 50 микродюймов
• Количество переподключений шнуров Не менее 750-ти
• Тип IDC контактов (заделка) Самозажимные
• Схема разводки T568A/B
• Материал IDC контактов Фосфористая бронза
• Цвет Металлик (никель)
• Сопротивление изоляции (500) В, MΩ*км Не менее 500 МОм (при постоянном напряжении 100 В)
• Предельно выдерживаемая нагрузка До 1000 В, 60 Гц в течение 1 минуты
• Допустимый диаметр проводников ~24-23 AWG (0,500-0,585 мм)
• Допустимый диаметр изоляции проводников, мм 1,6
• Материал корпуса Цинк-алюминиевый сплав
• Габариты (ШхВхГ), мм 55 x15 x 13
• Упаковка Индивидуальная – Полиэтиленовый пакет
• Поддерживаемый диаметр кабелей, мм 6-8 мм
• Тип конектора RJ45/8P8C
• Материал контактов Фосфористая бронза
