NIKOMAX NMC-RP24-BLANK-AG-1U-MT

Описание NIKOMAX NMC-RP24-BLANK-AG-1U-MT

Коммутационная панель (кросс-панель, патч-панель) является одним из компонентов структурированной кабельной системы. Представляет собой панель с различным количеством разъемов, которые располагаются на передней стороне панели.

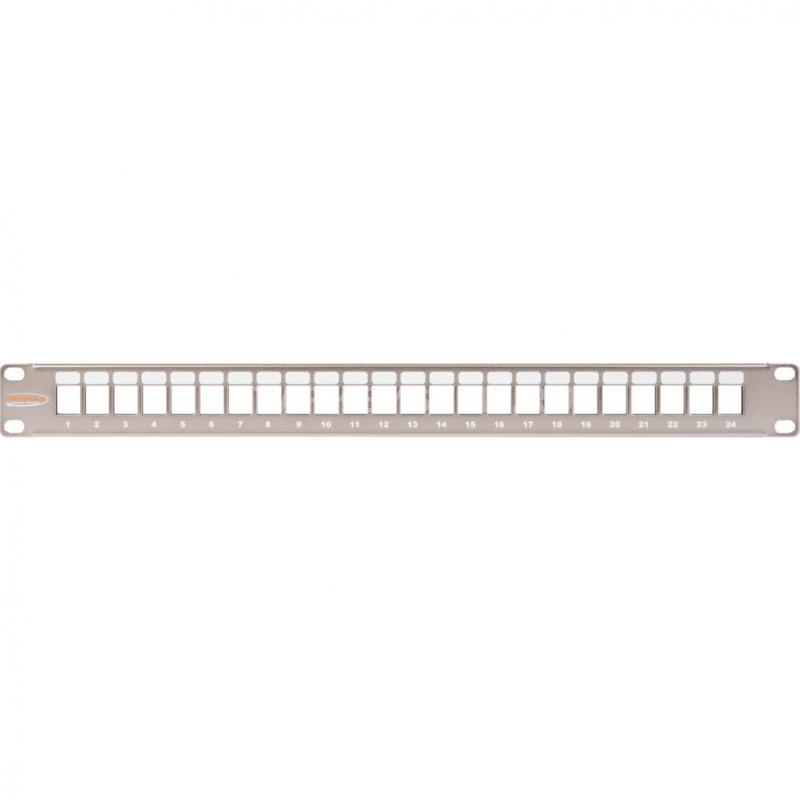

NMC-RP24-BLANK-1U-MT имеет 24 порта типа RJ45/8P8C при высоте 1 U.

Кросс-панель NMC-RP24-BLANK-1U-MT имеет универсальные IDC контакты, ножи которых оборудованы прорезями. Данные прорези позволяют кабелю прочно удерживаться в процессе разводки.

В конструкции предусмотрен 9-ый контакт, благодаря которому заземляется дренажный проводник кабеля. Печатные платы имеют шины заземления и винтовые клеммы с каждой стороны, позволяющие наилучшую электрическую связь с корпусом панели.

В тыльную часть корпуса патч-панели встрен кабельный органайзер, надежно закрепляющий кабели.

Цветовая схема разводки двух типов:

1) T568 A;

2) T568 В.

Технические характеристики NIKOMAX NMC-RP24-BLANK-AG-1U-MT

• Высота: 1 U
• Количество разъемов:  24
• Тип разъемов: RJ45/8P8C
• Экранирование: да
• Цвет: металл
• Тип IDC контактов: 110/KRONE
• Материал IDC контактов: фосфористая бронза
• Покрытие IDC контактов: олово (100 мкд)
• Схема разводки: T568A/B
• Монтаж в: шкаф или стойку (19")
• Количество подключений шнуров: не менее 750-ти
• Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive;
• Стандарт: превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
