NST NS-VIP-HD-KVM-AR

Описание NST NS-VIP-HD-KVM-AR

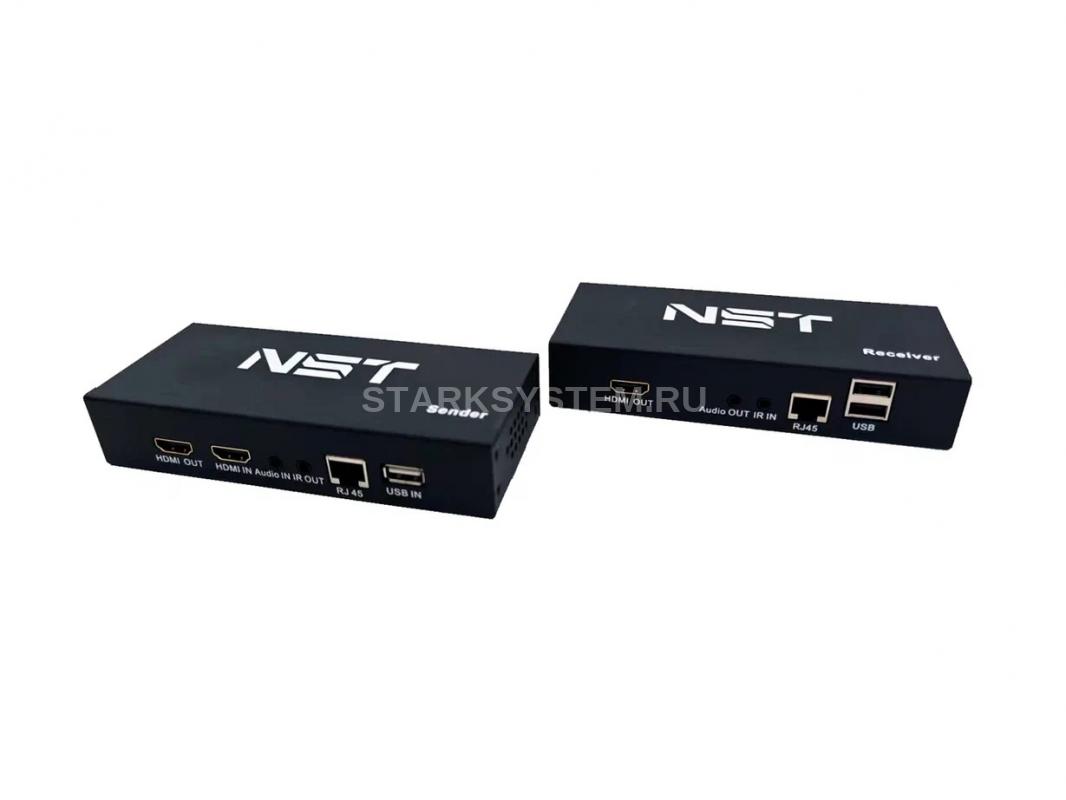

Комплект NS-VIP-HD-KVM-AR предназначен для передачи HDMI, 2хUSB (клавиатура+мышь), ИК управления, сигналов интерфейса RS-232 и аудио по сети Ethernet. Комплект состоит из передатчика и приемника.

Расстояние передачи HDMI в режиме «точка-точка» – до 190м.

Предусмотрена возможность увеличения расстояния передачи с помощью Ethernet коммутаторов и удлинителей. Максимальное разрешение HDMI – до 1080p (1920x1080, 60Гц, 36 бит, прогрессивная развертка). Поддержка HDMI 1.3 и HDCP 1.2.

Комплект поддерживает передачу аудиоканала по HDMI кабелю вместе с видеосигналом. Поддерживаемые форматы Audio – DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD. В комплекте NS-VIP-HD-KVM-AR помимо стандартного подключения «точка-точка» реализована поддержка подключения в двух дополнительных режимах:

• «Точка-многоточка» – к одному передатчику возможно подключить несколько дополнительных приемников (для корректной работы требуется FE коммутатор (100 Мбит/с)). Количество дополнительных приемников зависит от пропускной способности сети и используемого сетевого оборудования).
• «Многоточка-многоточка» – к нескольким передатчикам (до 6 шт.) можно подключать несколько дополнительных приемников (для корректной работы требуется FE коммутатор (100 Мбит/с)). Количество дополнительных приемников зависит от пропускной способности сети и используемого сетевого оборудования).

Для работы в сети Ethernet в режиме подключения «точка- точка» передатчик и приемники используют MAC адреса и не требуют дополнительной настройки. Для работы в режимах «точка-многоточка» и «многоточка- многоточка» настоятельно рекомендуется выделить отдельную физическую сеть или VLAN (виртуальную сеть) на коммутаторе.

Комплект NS-VIP-HD-KVM-AR отлично подходит для различных проектов, где требуется управлять удалёнными HDMI устройствами и передавать изображение на большое расстояние, например, от видеорегистратора с HDMI выходом в системе видеонаблюдения и других подобных применений.

Особенности оборудования:

• Дальность передачи сигналов в режиме «точка-точка» — до 190 м.
• Дальность передачи сигналов по сети Ethernet — неограниченна (с использованием сетевых коммутаторов FE или удлинителей со скоростью 100 Мбит/с).
• Обеспечивается высокое качество изображения благодаря использованию видеокодека H.264 (AVC).
• Максимальное разрешение HDMI — до 1920x1080 при 60 Гц, 36 бит, с прогрессивной разверткой.
• Поддерживается стандарт HDMI 1.3 с защитой HDCP 1.2.
• Поддержка аудиоформатов: DTS/HD, Dolby trueHD, LPCM 7.1, DTS, Dolby-AC3, DSD.
• Передача сигналов USB от клавиатуры и мыши, включая беспроводные устройства.
• Возможность передачи ИК-сигналов, аудио и сигналов RS-232.
• Максимальное количество передатчиков в сети Ethernet (на базе коммутатора FE) — до 6 устройств.
• Максимальное количество приемников в сети Ethernet (на базе управляемого коммутатора) — до 253 устройств.

Технические характеристики NST NS-VIP-HD-KVM-AR

Расстояние передачи В режиме «точка-точка» – до 190м; Возможно удлинение дополнительно на 100м с помощью коммутатора Максимальное разрешение HDMI 1080p (1920x1080, 60Гц, 36 бит прогрессивная развертка) Поддержка HDMI HDMI 1.3 HDCP 1.2 Поддержка аудио DTS/HD/Dolby trueHD/LPCM7.1/DTS/ Dolby- AC3/DSD Поддержка ИК да Поддержка RS232 да Поддержка USB да Поддержка Audio да Скорость передачи (макс.) 10 Мбит/с Рекомендованный кабель UTP/FTP/STP Cat 5e/6

Подключение Передатчик Входы: HDMI (A) x 1шт Роз. 5.5х2.1мм х 1шт USB (A) x 1шт TRS 3.5mm (audio) x 1шт  Клем.колодка (RS232) x 1шт Выходы: RJ-45 х 1шт HDMI (A) x 1шт TRS 3.5mm (ИК) x 1шт

Приемник Входы: RJ-45 х 1шт Роз. 5.5х2.1мм х 1шт USB (A) x 2шт TRS 3.5mm (ИК) x 1шт HDMI (A) x 1шт Клем.колодка (RS232) x 1шт TRS 3.5mm (audio) x 1шт

Питание DC12V(1A) Потребляемая мощность < 4Вт Размеры (ШхВхГ) (мм) 150x30x64 Вес (без упаковки), кг 0.3 Рабочая температура -15... +55 °C Относительная влажность до 95% (без конденсата)

Дополнительно Поддержка подключения до 253 приемников; Поддержка подключения до 6 передатчиков; Кодек H.264 (AVC); Рекомендуемая скорость коммутатора:  •С одним приемником – 100/1000 Мбит/с  •С несколькими приемниками – 1000 Мбит/с
