OSNOVO OS-46PB1

Описание OSNOVO OS-46PB1

Уличная станция OS-46PB1 представляет собой универсальное решение, готовое для установки в неё любых устройств, которые необходимо защитить от воздействий окружающей среды. Уличная станция состоит из герметичного всепогодного монтажного шкафа и комплекта дополнительного оборудования (набор аккумуляторов, термостаты, термоэлектрический охладитель, обогреватель, реле контроля напряжения и т.д.).

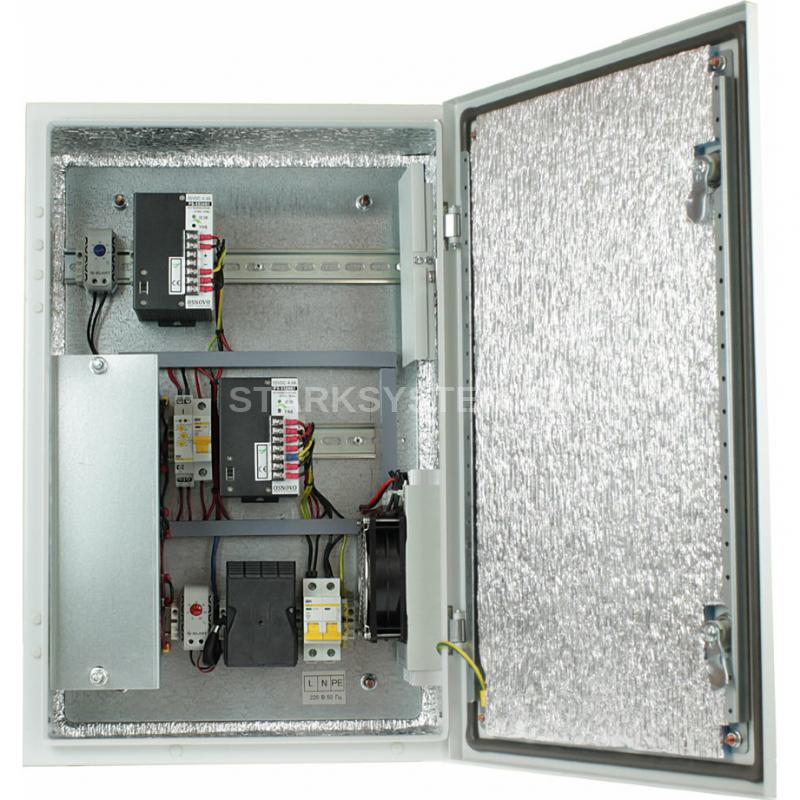

Уличная станция OS-46PB1 с термоэлектрическим охладителем, термостабилизацией, теплоизоляцией, резервным питанием и оптическим кроссом включают в себя следующие компоненты: монтажный шкаф с термоизоляцией, промышленный блок питания DC55V/240W и дополнительное оборудование (автоматический выключатель, обогреватель с вентилятором, термостат Н-З, набор АКБ, реле контроля напряжения). Уличная станция может работать в автономном режиме определенное время (зависит от потребляемой мощности встраиваемого оборудования).

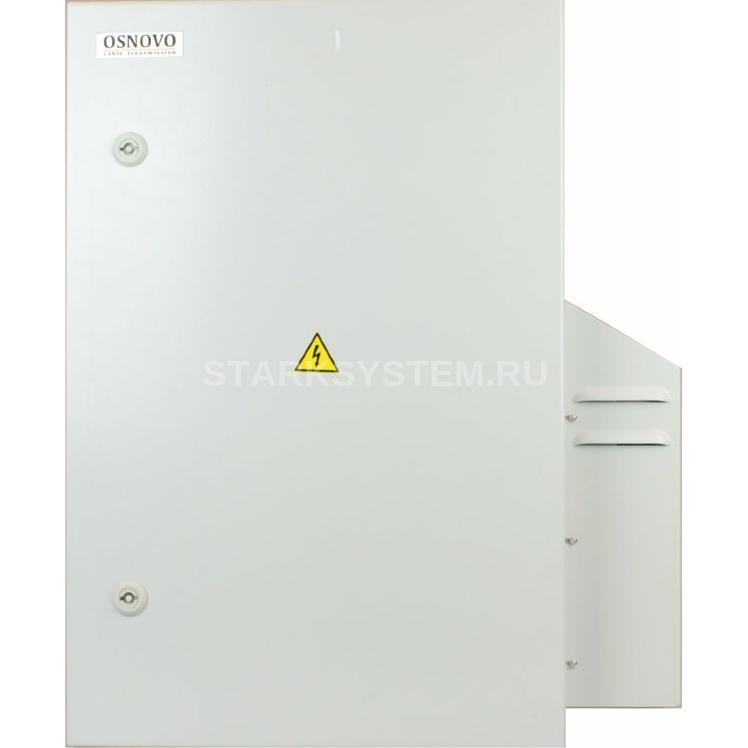

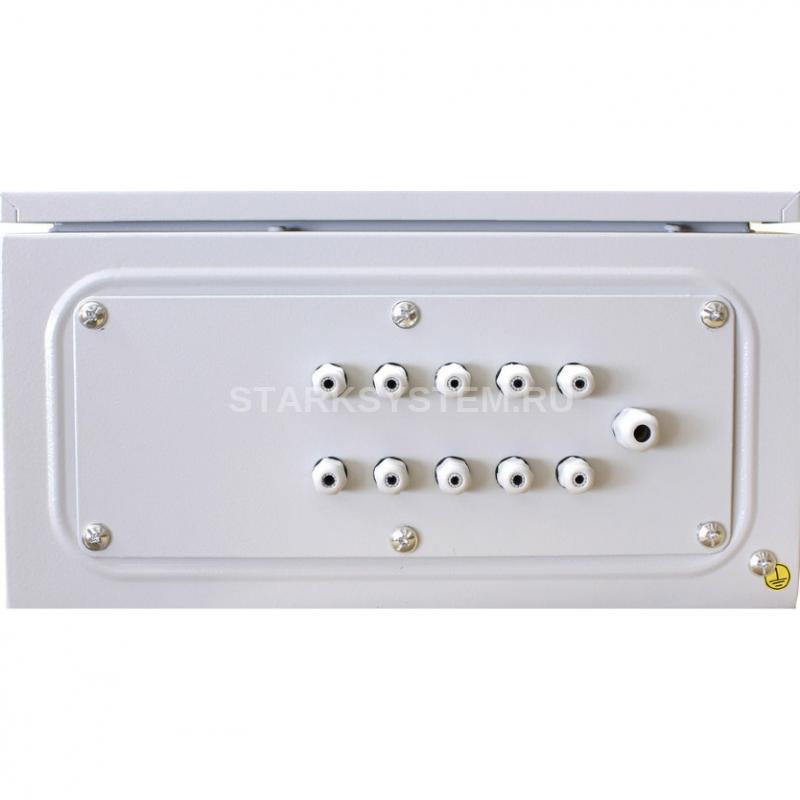

Монтажный шкаф, в котором размещаются внутренние компоненты, выполнен из листовой стали и надежно защищает от влаги и пыли (степень защиты IP66). Герметичность подключаемых кабелей обеспечивает набор гермовводов.

В монтажный шкаф опционально могут быть установлены: - надежный замок в дверцу, предотвращающий нежелательный доступ; - светильник AC220V (см. приложение А), обеспечивающий освещение внутреннего пространства уличной станции при регулярном обслуживании встроенного оборудования. Подходит для всех станций с шириной монтажного шкафа от 400мм. - датчик вскрытия двери (см. приложение Б), позволяющий организовать систему оповещения об открытии двери уличной станции. Имеет 3 контакта НО/НЗ/Общий. Возможно подключение не только простого светового или звукового оповещения, но и более сложных комплексных систем оповещения;

При необходимости, уличная станция может комплектоваться креплением на столб (заказывается отдельно).

Особенности оборудования

• Разработана для использования вне помещений;
• Возможность установки любого оборудования (промышленные коммутаторы, медиаконвертеры, передатчики видео по оптике и т.д.) исходя из требований заказчика;

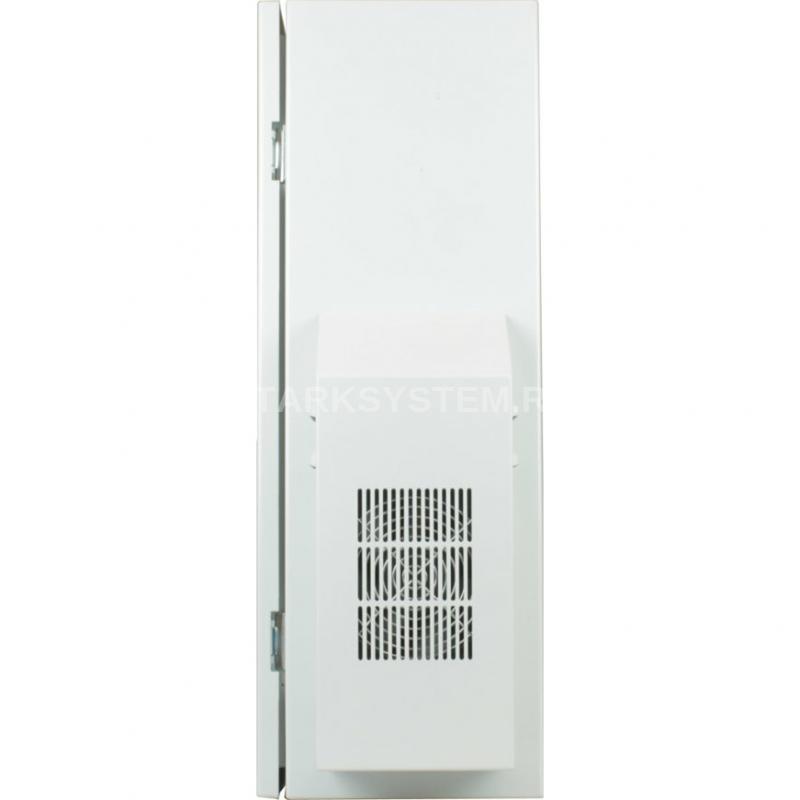

• Термоэлектрический охладитель;
• Система обогрева (обогреватель+термостат);
• Оптический кросс для удобного подключения оптического кабеля;
• Питание встраиваемого оборудования: промышленный блок питания DC55V/240W (автоматический выключатель);
• Система резервного питания – набор АКБ;
• Защита от перегрузки по току и глубокого разряда АКБ;
• Доступное место под установку оборудования на встроенные DIN-рейки: верхняя - 170мм, средняя - 50мм;
• Светильник для освещения внутреннего пространства уличной станции при регулярном обслуживании – опционально (см. приложение А);
• Датчик вскрытия двери – опционально (см. приложение Б);
• Защита от нежелательного доступа (замок) - опционально;
• Монтаж на стену, на столб - опционально;
• Класс защиты: IP66.

  Комплект поставки

  1. Уличная станция – 1шт;
  2. Набор гермовводов – 1шт;
  3. Ключ от монтажного шкафа – 1шт;
  4. Комплект крепежа на стену – 1шт;
  5. Набор для оптического кросса (пигтейл SC – 2шт, КДЗС – 2шт.)
  6. Руководство по эксплуатации – 1шт;
  7. Паспорт изделия – 1шт;
  8. Упаковка – 1шт.

Технические характеристики OSNOVO OS-46PB1

• Артикул производителя: 14349
• Назначение: Уличная станция (термошкаф)
• Ширина шкафа (мм): 400
• Высота шкафа (мм): 600
• Размеры (глубина) (мм): 210
• Материал корпуса и монтажной пластины: металл
• Класс защиты (IP): IP66
• Класс защиты (IK): -
• Оптический кросс: Размеры: 183x113x22мм - Модуль на 2 оптических порта SC - Ложемент для 8 КДЗС - Пигтейл оптический одномодовый SC 0,9мм 1,5м
• Температура внутри уличной станции: 0...+50 °С
• Рабочая температура (температура окружающей среды): -60...+50 °С
• Термостабилизация: да
• Резервное питание (АКБ): да
• Теплоизоляция: да
• Система проточной вентиляции: -
• Система "тёплого пуска" (предварительный прогрев): -
• Защита от перегрузки и КЗ: Автоматический выключатель 2P на 220V, 10A
• Вес нетто (кг): 35,4
• Объем брутто (м3): 0,05989
• Дополнительно: В качестве охладителя используется элемент Пельтье. Доступное место под установку оборудования на встроенные DIN-рейки: верхняя - 170мм, средняя - 50мм.
