OSNOVO SW-10800

Описание OSNOVO SW-10800

Коммутаторы Fast Ethernet на 8 портов SW-10800предназначены для объединения сетевых устройств и передачи данных между ними.

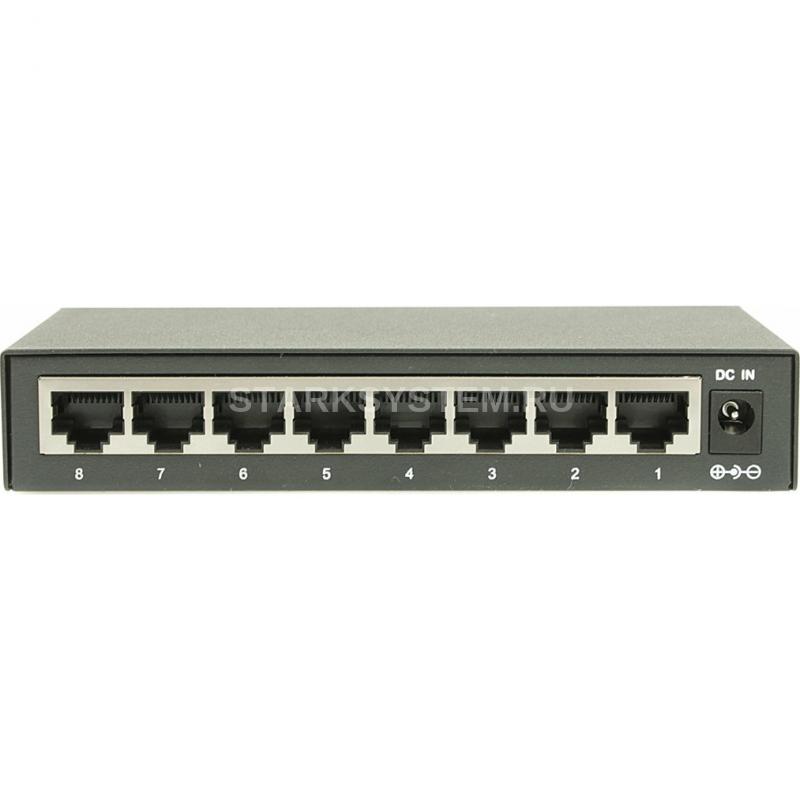

Коммутаторы SW-10800 оснащены 8ю Fast Ethernet (10/100Base-TX), к каждому из которых можно подключать сетевые устройства. Порты коммутаторов поддерживают функцию автоматического определения MDI/MDIX (Auto Negotiation), что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Для подключения коммутаторов SW-10800 к локальной сети, сети Ethernet или другому коммутатору выделен отдельный Uplink-порт.

В коммутаторах предусмотрен режим изоляции портов при котором блокируется передача данных между портами коммутационной матрицы (для защиты от сетевого шторма). Данный режим активируется с помощью переключателя на передней панели. Кроме того, коммутаторы оборудованы встроенными элементами грозозащиты.

Питание коммутаторов осуществляется от блока питания DC12V(0.5А), максимальная потребляемая мощность составляет 3-5 Вт (в зависимости от модели).

Коммутаторы SW-10800 могут быть применены для решения самых различных задач, где требуется объединить различные сетевые устройства (IP-камеры, IP-телефоны, точки доступа и т.п.) в одну сеть.

Особенности оборудования

• 8 Fast Ethernet (10/100Base-TX) портов;
• Режим изоляции портов;
• Размер таблицы MAC-адресов: 1К;
• Встроенная грозозащита 3 кВ;
• Дальность передачи данных до 250м (на скорости 10 Мбит/с).

Схема подключения

Комплектация*

1. Коммутатор – 1шт;
2. Блок питания AC230V/DC12V(0.5А) – 1шт;
3. Руководство по эксплуатации –1шт;
4. Упаковка – 1шт.

Технические характеристики OSNOVO SW-10800

• Артикул: 14285
• Назначение: Коммутатор Fast Ethernet
• Общее кол-во портов: 8
• Кол-во портов FE: 8
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад
• Буфер пакетов: 768 КБ
• Таблицы MAC-адресов: 1К
• Пропускная способность коммутационной матрицы (Switching fabric): 1.6 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 100Mbps port - 148,800 пакетов/с 10Mbps port - 14,880 пакетов/с
• Поддержка Jumbo Frame: -
• Размер RAM: 1КБ
• Размер DRAM: 256КБ
• Стандарты и протоколы: IEEE 802.3i – 10BaseT IEEE 802.3u – 100BaseTX IEEE 802.3x – Flow Control
• Функциии уровня 2: -
• Функциии уровня 3: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: Неуправляемый
• Управление (интерфейс): -
• CCTV (увеличение расстояния передачи до 250м): да
• Индикаторы: Link – линк медного порта, PWR – наличие питания
• Питание: БП DC 12V (1A)
• Энергопотребление: 3 Вт
• Размеры (ШхВхГ) (мм): 138 × 25 × 80
• Вес нетто (кг): 0.45
• Объем брутто (м3): 0.00134
• Рабочая температура: -10…+55°С
• Дополнительно: Режим CCTV – до 250м (скорость 10 Мбит/с); Режим изоляции портов
