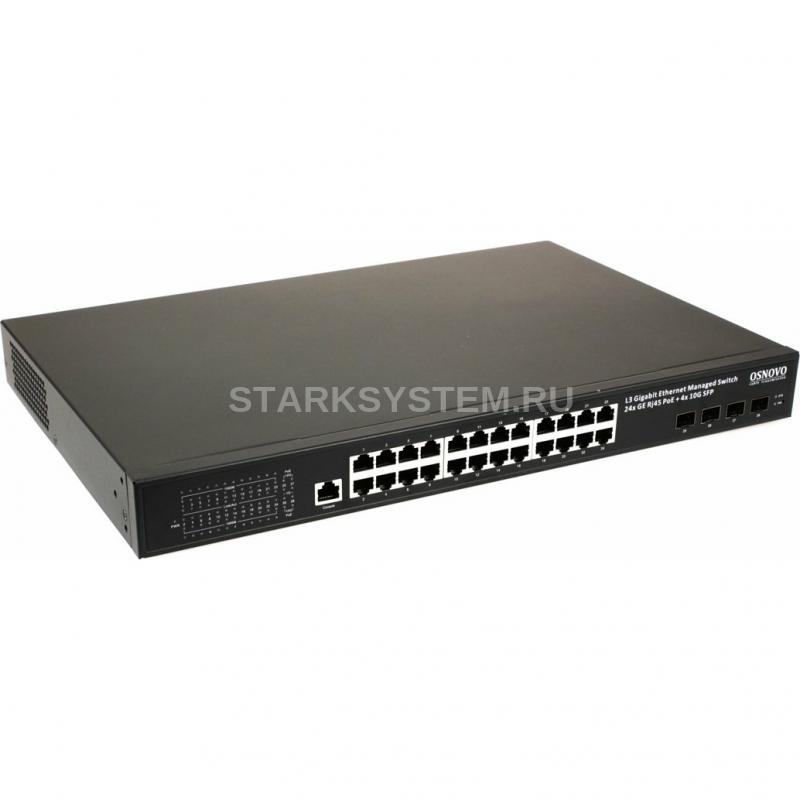

OSNOVO SW-24G4X-1L-I

Описание OSNOVO SW-24G4X-1L-I

Промышленный управляемый (L3) коммутатор с 10G портами SW-24G4X-1L-I на 28 портов предназначен для объединения сетевых устройств, передачи данных и питания PoE.

Коммутатор построен на базе высокопроизводительных, надежных комплектующих, способных работать в условиях промышленной эксплуатации. Конструкция коммутатора позволяет осуществлять монтаж в 19” стойку/шкаф. Питание коммутатора осуществляется от сети AC 90-265V с возможностью резервирования для обеспечения бесперебойной работы.

Коммутатор оснащен следующими портами:

• 24 основных порта Gigabit Ethernet (10/100/1000Base-T) с поддержкой PoE стандартов IEEE 802.3af/at/bt Макс.мощность PoE – 90Вт (1,2 порты), 30Вт (3-24 порты)
• 4 SFP+ 10G порта

Порты коммутатора SW-24G4X-1L-I поддерживают PoE по стандарту IEEE 802.3 af/at/bt с максимальной мощностью на порт – 90 Вт (1,2 порты) и 30 Вт (3-24 порты). Суммарный PoE бюджет коммутатора на 24 порта – 400 Вт (по 16.6 Вт на порт при задействовании всех портов).

Для подключения коммутатора с помощью оптоволоконного кабеля предусмотрено 4 SFP+ порта, которые работают на скоростях до 10G и способны без задержек передавать весь объем трафика на сервер или другое устройство. SFP+ модули не входят в комплект поставки.

Все медные порты (RJ-45) коммутатора поддерживают автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах. Коммутатор распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

В коммутаторе SW-24G4X-1L-I реализована грозозащита медных портов, а также защита их от статического электричества (ESD).

Коммутатор SW-24G4X-1L-I имеет значительный запас по производительности благодаря универсальным интерфейсам и неблокируемой коммутационной матрице с пропускной способностью до 256 Гбит/с.

Коммутатор обладает возможностью гибкой настройки параметров через WEB-интерфейс, имеет множество функций L2/L2+ уровня (VLAN, IGMP snooping, Link aggregation и тд.) и L3 уровня (static/dynamic ARP, Routing RIP V1/V2, OSPF V1/V2, DHCP client/server и тд.) Еще больше функций и гибкости их настройки доступно через интерфейс командной строки CLI.

Кроме того коммутатор поддерживает работу в кольцевой топологии (Ring) с высокой отказоустойчивостью благодаря поддержке протоколов IEEE 802.1s (MSTP), IEEE 802.1w (RSTP), G. 8032 (ERPS) и EAPS.

Коммутатор SW-24G4X-1L-I может быть использован на предприятиях малого и среднего бизнеса:

• для подключения к сетям операторов связи и к сетям более крупным предприятий (интерфейсы 10G);
• в высокопроизводительных системах IP видеонаблюдения (в том числе с питанием IP камер по PoE);
• для организации масштабируемой системы VoIP телефонии (в том числе – с питанием по PoE конечных устройств).



  Особенности оборудования

  • Высокопроизводительные Uplink-порты 10G (4 x 10G SFP+);
  • Неблокируемая коммутационная матрица на 256 Гбит/с;
  • Поддержка функций L2/L2+ (VLAN, QOS, LACP, LLDP, IGMP snooping) и L3 (static/dynamic ARP, Routing RIP V1/V2, OSPF V1/V2, DHCP client/server и тд.);
  • Мощность PoE на порт до 90 Вт (1,2 порты), 30 Вт (3-24 порты). Значительный PoE бюджет – 400Вт; Функция определения зависших устройств PoE WatchDog;
  • Возможность передачи данных на 250м при 10 Мбит/с для медных портов;
  • Управление через WEB интерфейс, CLI;
  • Поддержка кольцевой топологии подключения (STP, RSTP, MSTP, ERPS, EAPS);
  • Промышленное исполнение, расширенный диапазон рабочих температур: -40…+85° С

  Комплектация*

  1. SW-24G4X-1L-I
  2. Коммутатор – 1шт;
  3. Крепление в 19” стойку – 1шт;
  4. Кабель для подключения к сети AC230V – 2шт;
  5. Краткое руководство по эксплуатации – 1шт;
  6. Упаковка – 1шт.

Технические характеристики OSNOVO SW-24G4X-1L-I

• Артикул: 14412
• Назначение: Промышленный PoE коммутатор Gigabit Ethernet
• Общее кол-во портов: 28
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 24
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: 4
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад, Кольцо
• Мощность PoE на один порт (макс.) Вт: 90
• Суммарная мощность всех портов (макс.) (Вт): 400
• Функция антизависания PoE-устройств: да
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод и проводники для подачи PoE: 1-2 порт: A+B (1,2,4,5(+) 3,6,7,8(-)) 3-24 порты: A (1,2(+) 3,6(-))
• Буфер пакетов: 1.5 МБ
• Таблицы MAC-адресов: 16К
• Пропускная способность коммутационной матрицы (Switching fabric): 256 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с-1488,00 пакетов/с 100 Мбит/c-148,800 пакетов/c 10 Мбит/c-14,880 пакетов/c
• Поддержка Jumbo Frame: 16 КБ
• Размер RAM: 256МБ
• Размер DRAM: 2ГБ
• Стандарты и протоколы: IEEE 802.3 10Base T IEEE 802.3u 100Base TX IEEE 802.3ab 1000Base T IEEE 802.3z 1000 Base X IEEE 802.3ae 10G Base SR/LR IEEE 802.3x Flow Control IEEE 802.1q VLAN IEEE 802.1p Class of Service IEEE 802.1d Spanning Tree IEEE 802.1w Rapid Spanning Tree IEEE 80
• Функциии уровня 2: IEEE 802.1D (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) VLAN / VLAN Gro up, Voice VLAN Link Aggregation IEEE 802.3ad with LACP IGMP Snooping v1/v2/v3 DHCP Snooping IGMP Static Multicast Addresses Storm Control
• Функциии уровня 3: ARP Configuration Routing Configuration DHCP server DHCP Relay VRRP (RFC 5798) Support RIP V1/V2 protocols Support OSPF V1/V2 protocols
• Качество обслуживания (QoS): IEEE 802.1p; CoS/ToS, WRR, WFQ 8 очередей на порт
• Безопасность: Management System User Name/Password Protection; IEEE 802.1x Port-based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session)
• Управление: L3
• Управление (интерфейс): Управление через Web-интерфейс; CLI; Telnet; SNMP v1/2/3
• Мониторинг температуры, влажности, напряжения: -
• CCTV (увеличение расстояния передачи до 250м): да
• Индикаторы: PWR (питание) SYS (состояние системы) 1G/10G 25-28(скорость SFP портов) PoE 1-24 (индикаторы PoE) Link Act 1-24 (подкл./сет.активность) Speed 1-24 (скорость портов)
• Реле аварийной сигнализации: -
• Питание: AC 90-253V
• Энергопотребление: <20 Вт
• Встроенная грозозащита: 3 кВ
• Охлаждение: Активное (набор вентиляторов)
• Класс защиты: IP40
• Размеры (ШхВхГ) (мм): 440 × 50 × 290
• Способ монтажа: на DIN-рейку, на стену
• Вес нетто (кг): 4.3
• Объем брутто (м3): 0.0192
• Рабочая температура: -40...+85 °С
• Относительная влажность: 5%-95%, без конденсата
• Дополнительно: Поддержка PoE bt (90Вт на порт, 1-2 порты) - WatchDog (автоопределение зависших PoE устройств); - CCTV (250м, 10 Мбит/с);
