OSNOVO SW-24G4X-L3ST

Описание OSNOVO SW-24G4X-L3ST

Управляемые (L3) стекируемые коммутаторы с 10G портами SW 24G4X-L3ST предназначены для передачи данных и объединения сетевых устройств.

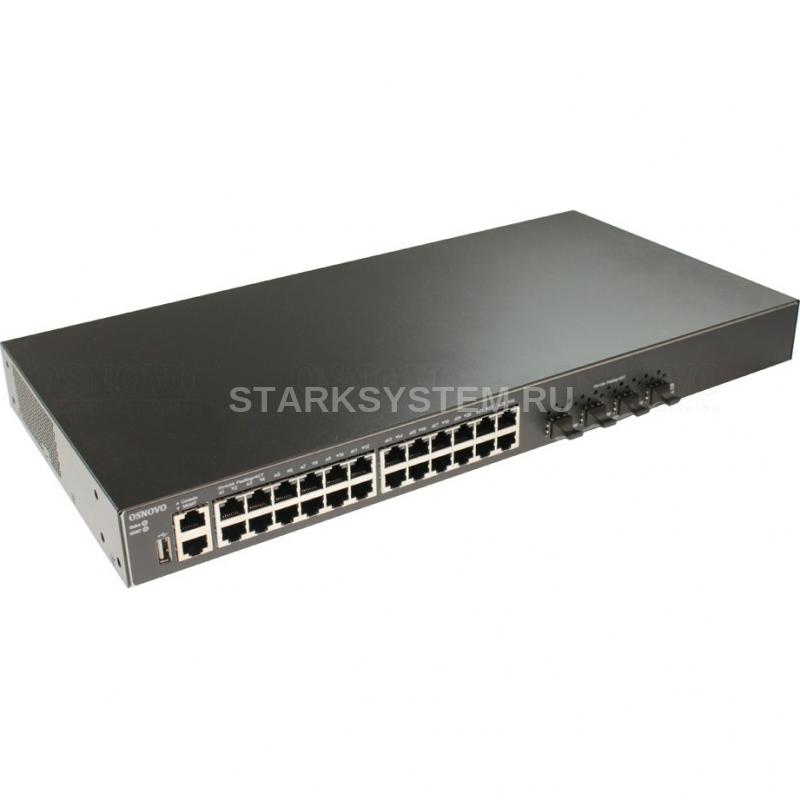

Коммутаторы построены на базе высокопроизводительных, надежных комплектующих. Конструкция коммутаторов позволяет осуществлять монтаж в 19” стойку/шкаф. Активная система охлаждения с интеллектуальным управлением оборотами вентиляторов позволяет добиться приемлемого уровня шума в процессе эксплуатации.

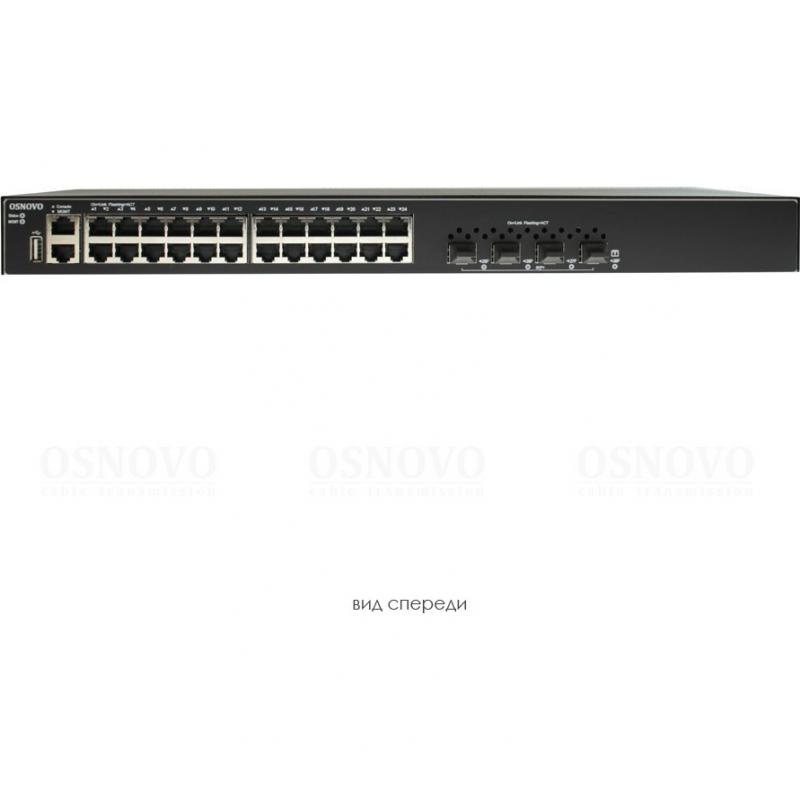

Коммутаторы оснащены 28ю портами:

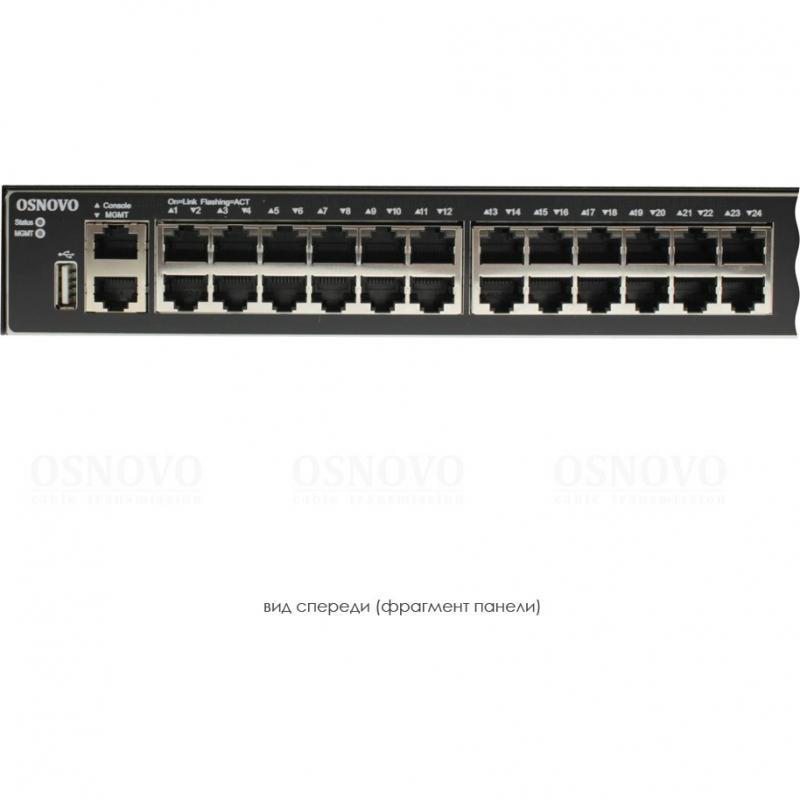

• 24 основных порта Gigabit Ethernet (10/100/1000Base-T)
• 4 SFP+ 1G/10G порта

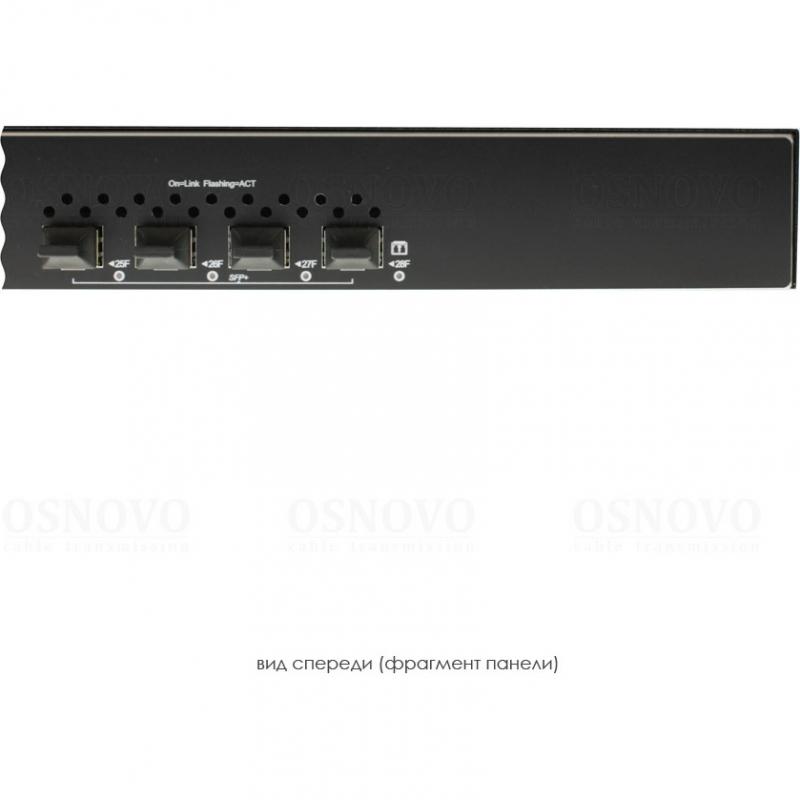

Для подключения коммутаторов с помощью оптоволоконного кабеля предусмотрено 4 SFP+ порта, которые работают на скоростях до 10G и способны без задержек передавать весь объем трафика на сервер или другое устройство. SFP+ модули не входят в комплект поставки. Кроме того, порты SFP+ могут быть использованы для объединения коммутаторов в стек (объединение нескольких сетевых устройств в одно логическое устройство с целью увеличения числа портов и управления группой устройств как единым аппаратным ресурсом). При объединении коммутаторов в стек для коммутации необходимо использовать только оптоволоконный кабель.

Все медные порты (RJ-45) коммутаторов поддерживают автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах.

Коммутаторы распознают тип подключенного сетевого устройства и при необходимости меняют контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

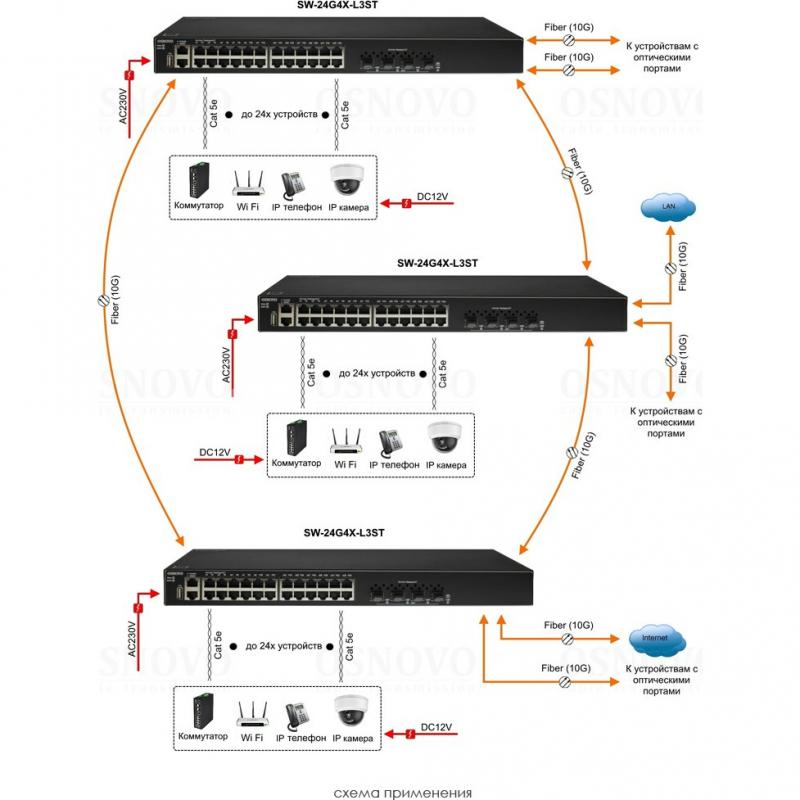

Коммутаторы обладают возможностью гибкой настройки параметров через WEB-интерфейс, имеют множество функций L2/L2+ уровня (VLAN, IGMP snooping, Link aggregation и т.д.) и L3 уровня (static/dynamic ARP, Routing RIP V1/V2, OSPF V1/V2, DHCP client/server, BGP4, BGP4+ и т.д.). Еще больше функций и гибкости их настройки доступно через интерфейс командной строки CLI. Кроме того коммутаторы поддерживают работу в кольцевой топологии (Ring) с высокой отказоустойчивостью благодаря поддержке протоколов IEEE 802.1d (STP), IEEE 802.1s (MSTP), IEEE 802.1w (RSTP), G.8032 (ERPS) и EAPS.

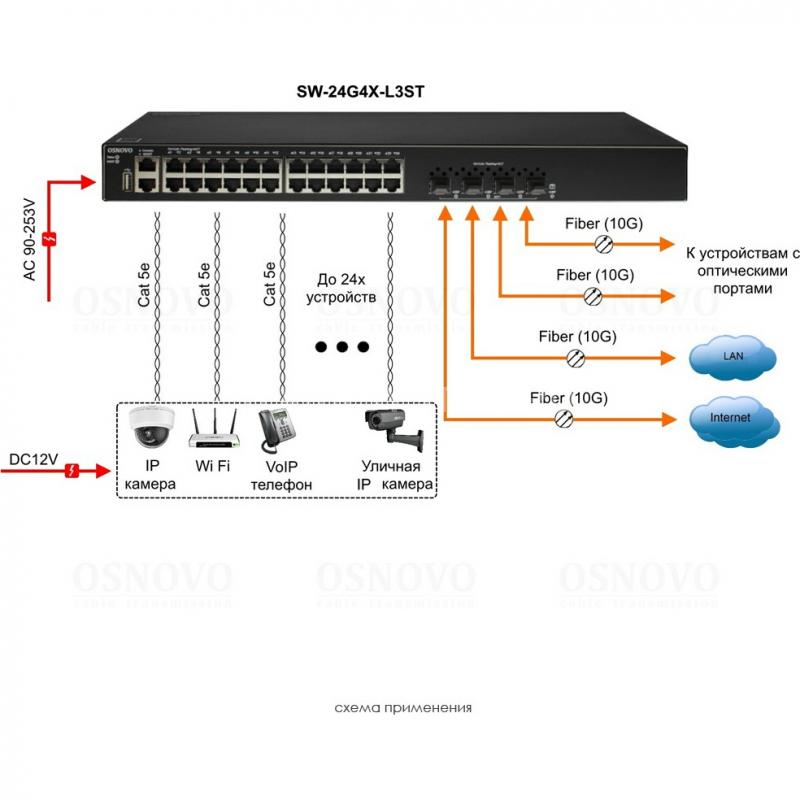

Коммутаторы SW-24G4X-L3ST могут быть использованы на предприятиях малого, среднего и крупного бизнеса, в операторских сетях в качестве коммутатора уровня агрегации района или транспортного коммутатора, а также в высокопроизводительных системах IP видеонаблюдения.

Особенности оборудования

• Высокопроизводительные Uplink-порты 10G (4 x 1G/10G SFP+);
• Большое количество основных портов – GE RJ-45 (1000Base-X);
• Поддержка функций L2/L2+ (VLAN, QOS, LACP, LLDP, IGMP snooping) и L3 (static/dynamic ARP, Routing RIP V1/V2, OSPF V1/V2, DHCP client/server, BGP4, BGP4+ и т.д.);

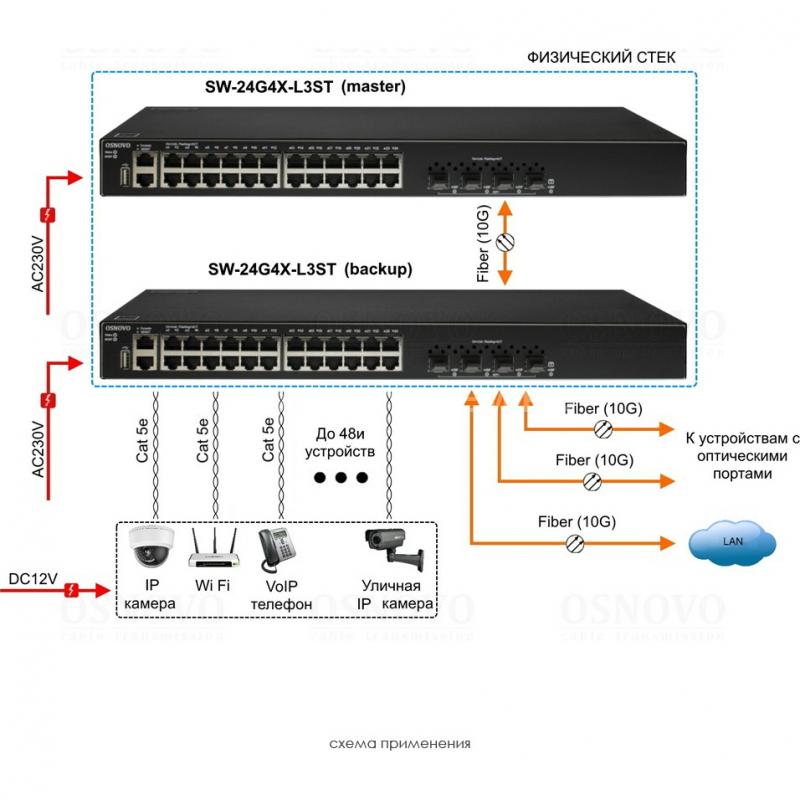

• Возможность объединения коммутаторов в физический стек;
• Управление через WEB интерфейс, CLI;
• Поддержка кольцевой топологии подключения (STP, RSTP, MSTP, ERPS, EAPS).

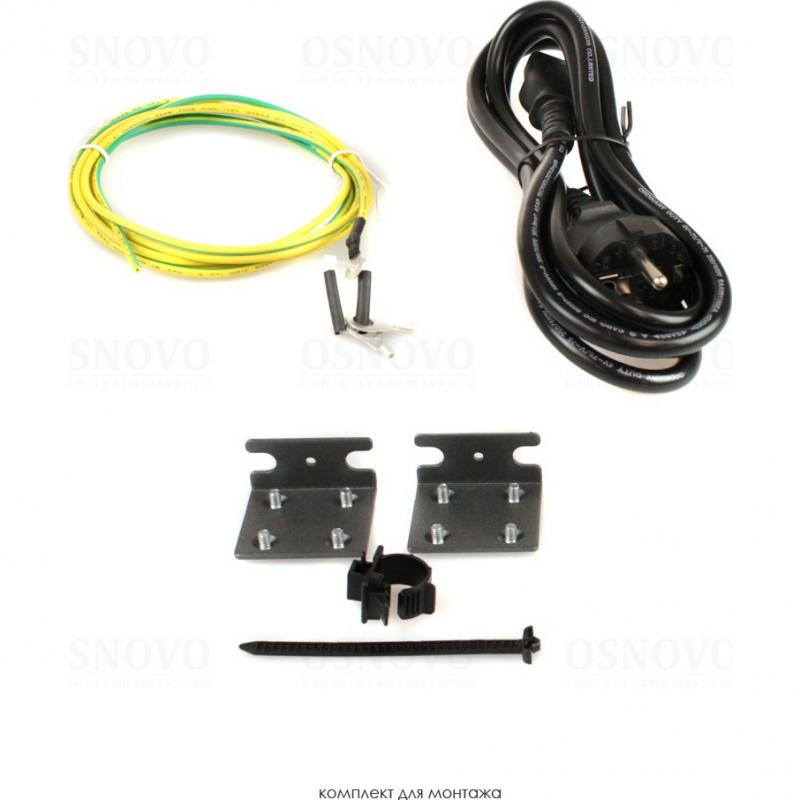

Комплект поставки

1. Коммутатор SW-24G4X-L3ST – 1шт.
2. Крепление в 19” стойку – 1шт.
3. Кабель для подключения к сети AC230V – 1шт;
4. Краткое руководство по эксплуатации –1шт;
5. Упаковка – 1шт.

Технические характеристики OSNOVO SW-24G4X-L3ST

• Артикул производителя: 14695
• Назначение: Стекируемый коммутатор Gigabit Ethernet c 10G портами
• Общее кол-во портов: 28
• Кол-во портов FE: -
• Кол-во портов GE: 24
• Кол-во портов 2.5G: -
• Кол-во портов GE (не Combo порты): 24
• Кол-во портов GE SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: 4
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад, Кольцо
• Буфер пакетов: 3 МБ
• Таблицы MAC-адресов: 32 K
• Пропускная способность коммутационной матрицы (Switching fabric): 128 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 96 Mpps
• Поддержка Jumbo Frame: 9 КБ
• Размер RAM: 1 ГБ
• Размер DRAM: 2 ГБ
• Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3z – 1000 BaseSX/LX; IEEE 802.3ae 10G Base SR/LR; IEEE 802.3x – Flow Control; IEEE 802.1q – VLAN; IEEE 802.1p – Class of Service; IEEE 802.1d – Spanning Tree; IEEE 802.1w – Rapid Spanning Tree; IEEE 802.1s – Multiple Spanning Tree
• Функции уровня 2: IEEE 802.1D (STP); IEEE 802.1w (RSTP); IEEE 802.1s (MSTP); VLAN / VLAN Group (number of VLAN – 4K); Voice VLAN; Link Aggregation IEEE 802.3ad with LACP; IGMP Snooping v1/v2; IGMP fast leave; Storm Control; ERPS, EAPS (G.8032).
• Функции уровня 3: ARP (Static / dynamic); DHCP (relay/server/client/snooping); OSPF (v2/v3), GR; RIP, RIPng; BGP4, BGP4+; VRRP v2/v3, VRRP+; Root guard
• Качество обслуживания (QoS): 8 очередей / порт SP, WRR, DRR, WFQ, SP+WFQ, SP+WRR, SP+DRR, SP+WFQ
• Безопасность: Management System User Name/Password Protection; Web authentication; AAA, RADIUS, TACACS+; IEEE 802.1x, Port- and MAC address-based authentication (MAB); HTTPS (Hypertext Transfer Protocol Secure); SSH v1/v2 (Secured Telnet Session); Multiple attack defense functions
• Управление: L3
• Управление (интерфейс): Web-интерфейс; CLI (Console, Telnet, SSH); SNMP; RMON
• Стекирование: да
• CCTV (увеличение расстояния передачи до 250м): -
• Индикаторы: SYS MGMT LED mode Link/Act 1-24 / PoE 1-24 1G/10G SFP 25-28

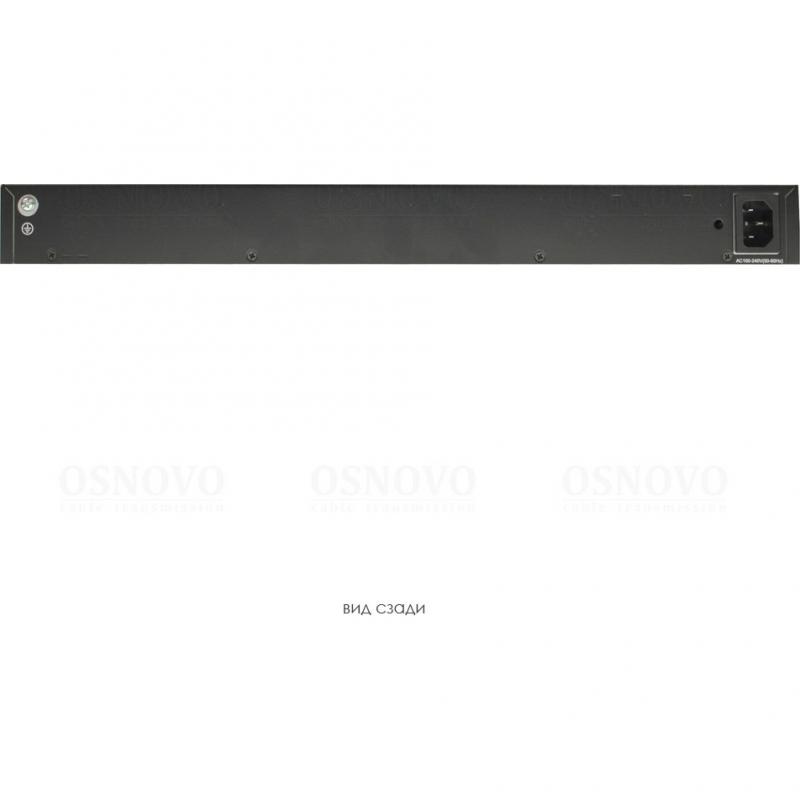

• Питание: AC90-253V
• Энергопотребление: < 40Вт
• Встроенная грозозащита: 6 кВ (8/20 мкс)
• Охлаждение: Активное (вентиляторы в корпусе)
• Класс защиты: -
• Размеры (ШхВхГ) (мм): 442x44x220
• Монтаж в 19" стойку: да
• Вес нетто (кг): 2.7
• Объем брутто (м3): нд
• Рабочая температура: 0…+45°С
• Дополнительно: Стекирование через SFP порты; SFP+ порты поддерживают скорости 1G/10G; контроль температурного режима.
