Оникс Тромбон СОРС-АВУ(исп. Н цвет RAL7045 матовый)

Описание Оникс Тромбон СОРС-АВУ(исп. Н цвет RAL7045 матовый)

Тромбон СОРС-АВУ исполнение "Н"

Абонентское вызывное устройство «Тромбон СОРС–АВУ» исполнение Н, устанавливается в зонах оповещения и предназначено для подачи вызова на пульт диспетчера «Тромбон СОРС– ПД» и организации с ним двусторонней голосовой связи. Для организации связи с маломобильными группами населения к абонентскому вызывному устройству могут быть подключены устройства вызова в виде кнопки или стропы. Для информирования персонала о том, что необходима помощь, к абонентскому вызывному устройству подключается информационное свето-звуковое табло.

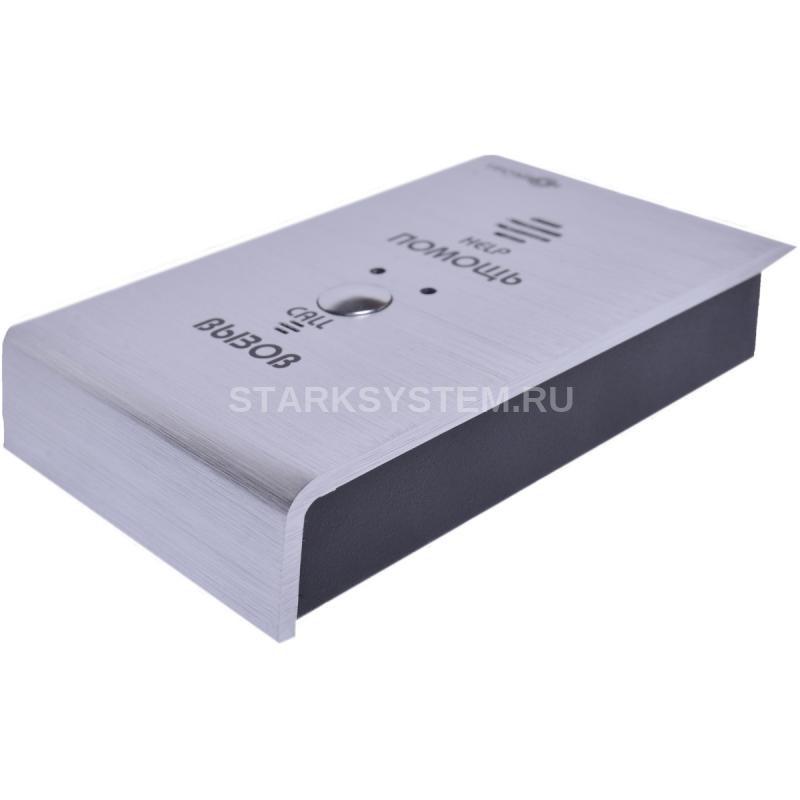

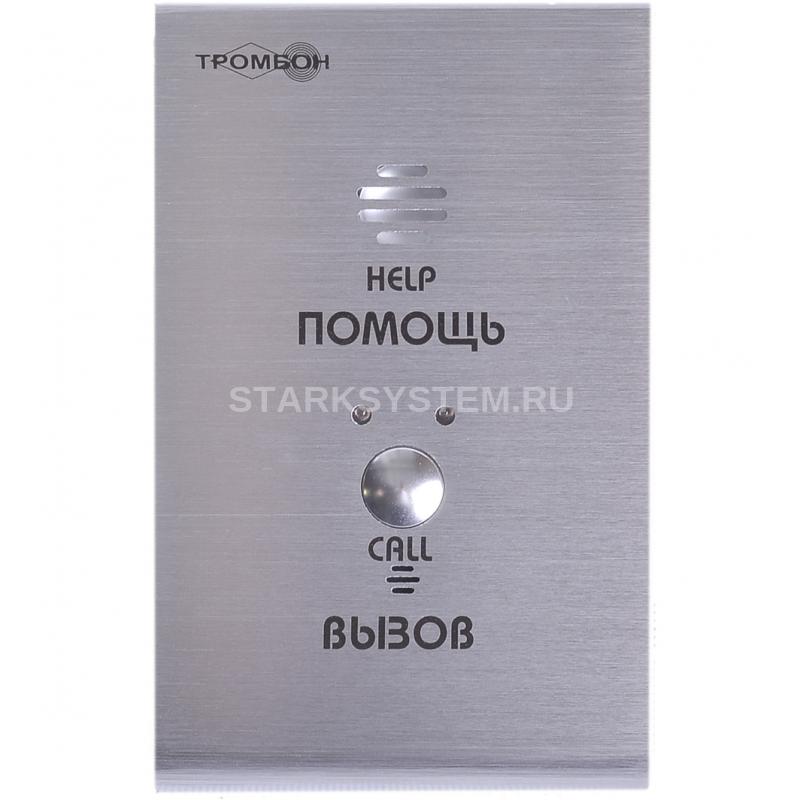

Внешний вид «Тромбон СОРС АВУ-Н/Н1» и вид на АВУ со снятой крышкой.

1. Корпус АВУ;
2. Отверстия для крепления АВУ на стене;
3. Контакты для перемычки. Перемычка на данные контакты устанавливается только для присвоения АВУ исходного заводского адреса. В рабочем режиме АВУ, перемычки на данных контактах быть не должно;
4. Разъем для подключения микрофона и громкоговорителя, которые расположены на крышке АВУ;
5. Печатная плата АВУ;
6. Светодиодный индикатор вызова и наличия связи;
7. Кнопка, предназначенная для вызова диспетчера и ответа на сигнал вызова;
8. Разъемы для подключения линий связи с ЛБС и другими абонентскими вызывными устройствами;
9. Разъем для подключения устройств, предназначенных для помощи МГН;
10. Контакты для перемычки, предназначены для подключения к линии RS485 согласующего резистора (левая пара контактов) или для хранения перемычки (правая пара);

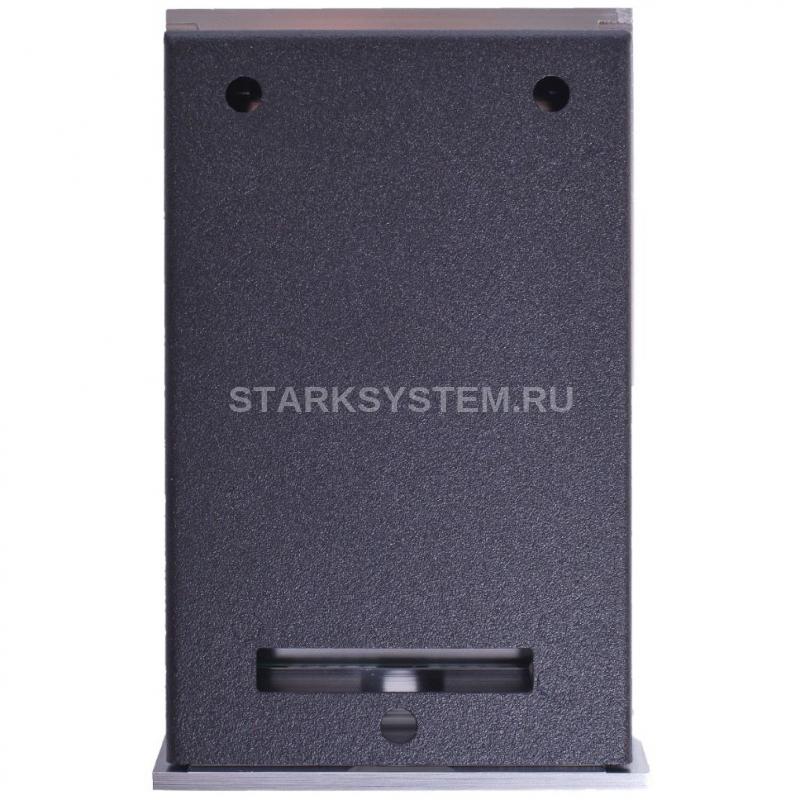

11. Окно в задней стенке АВУ, предназначено для подведения линий связи с АВУ, ЛБС и МГН.
12. Выступы для механического крепления крышки АВУ к основанию.
13. Винт для подключения экранирующей оплетки кабеля связи с ЛБС и другими АВУ.

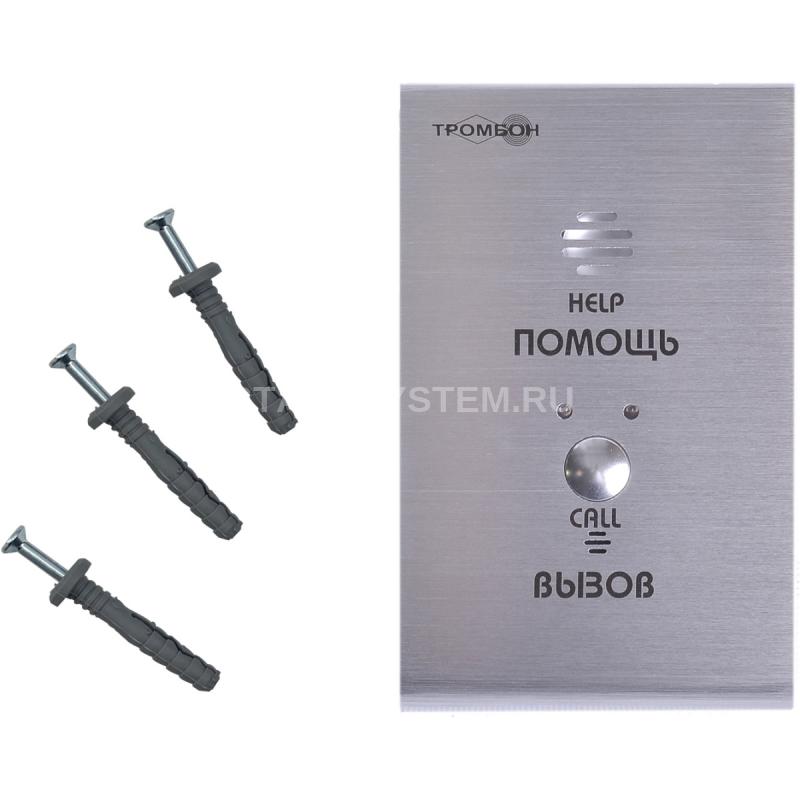

Комплект поставки

1. Абонентское вызывное устройство «Тромбон СОРС-АВУ» - 1шт.
2. Комплект крепёжных деталей - 1компл.
3. Руководство по эксплуатации - 1шт.
4. Паспорт - 1шт.
5. Упаковка - 1шт.

Технические характеристики Оникс Тромбон СОРС-АВУ(исп. Н цвет RAL7045 матовый)

• Артикул: 00000006921
• Потребляемая мощность от Тромбон СОРС-ЛБС, Вт: 0.4
• Материал корпуса: Алюминий / Сталь
• Количество Тромбон СОРС-АВУ на 1 линии/на 1 ЛБС: до 8 / до 32
• Порт RS485: 1/2
• Вес, кг: 0,2
• Габариты, мм: 145 x 90 x 40
• Портов RS485 для связи с Тромбон СОРС-ЛБС, шт: 1
• Диапазон рабочих температур, °C: 0°C ~ +40°C
• Класс защиты, IP: IP40
• Кабель для связи с Тромбон СОРС-ЛБС: 2 х 2 х 0.64 мм (0.35 мм.кв.), экранированный
• Тип оборудования: СОРС
• Напряжение питания от Тромбон СОРС-ЛБС, В: 8-36
• Длина линии связи, м: 1200
