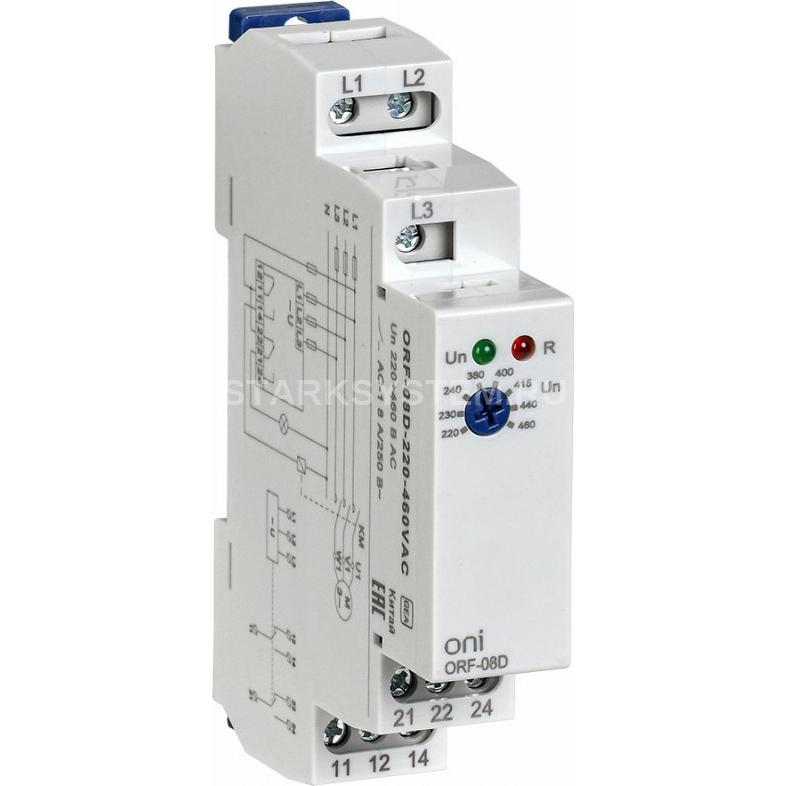

Реле фаз ORF-08D 3ф 2 конт. 220-460В AC ONI ORF-08D-220-460VAC

Код товара: 1498777
Розн. цена: 1 951 руб
Ваша цена: 1 869 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание Реле фаз ORF-08D 3ф 2 конт. 220-460В AC ONI ORF-08D-220-460VAC

Реле контроля фаз ORF предназначены, в зависимости от модели, для контроля параметров электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и защиты чувствительных к этим параметрам потребителей посредством передачи с необходимой задержкой по времени команды исполнительным устройствам, для включения/отключения исполнительных механизмов. Широкий набор функций (контроль чередования фаз, обрыв фаз, асимметрия, повышенное и пониженное напряжение).

Особенности модели:

  • Для настройки требуется только отвертка.



  • Фиксированные уставки - оборудование типа "поставил и забыл".
  • Широкий диапазон измеряемого (линейного) напряжения от 176 В до 552 В.
  • Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
  • Информативная светодиодная индикация состояния реле.
  • Элементная база от ведущих мировых производителей.
  • Крепление на стандартную 35 мм DIN-рейку.

Корпус из не поддерживающих горение материалов. Предназначены, в зависимости от типа и модели, для контроля параметров электросети – тока и напряжения (чередование фаз, обрыв, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам, для задержки включения/отключения исполнительных механизмов при подаче управляющего сигнала.

Технические характеристики Реле фаз ORF-08D 3ф 2 конт. 220-460В AC ONI ORF-08D-220-460VAC

  • Электроизносостойкость циклов: 10^5 циклов
  • Ширина мм: 18 мм
  • Температура эксплуатации °C: -20...55 °C
  • Степень загрязнения: 2
  • Погрешность измерений процентов: 1 процентов
  • Номин ток контактных групп при АС-1 А: 8 А
  • Номин напряжение питания цепи управ Us AC 50 Гц В: 220...460 В
  • Номин напряжение контактной группы В: 250 АС / 24 DC В
  • Напряжение питания В: 220...460 В
  • Мин задержка на отключение с: 2 с
  • Мин задержка на включение с: 0.5 с
  • Мех износостойкость циклов: 10^7 циклов
  • Макс сечение кабеля мм²: 6 мм²
  • Макс задержка на отключение с: 2 с
  • Количество переключающих контактов: 2
  • Категория перенапряжения: 3
  • Диапазон частоты питающего напряжения Гц: 45...65 Гц
  • Диапазон уставок по напряжению процентов: 15 процентов
  • Диапазон уставок по ассиметрии напряжения процент: 8
  • Диапазон напряжения В: 176...552 В
  • Глубина мм: 64 мм
  • Гистерезис процентов: 2 процентов
  • Высота мм: 90 мм
  • Время срабатывания с: 2 с

Габаритные и установочные размеры

Реле фаз ORF-08D 3ф 2 конт. 220-460В AC ONI ORF-08D-220-460VAC
