Рубеж ExИП 535-1В-R3-Н-Т-G1/2

Описание Рубеж ExИП 535-1В-R3-Н-Т-G1/2

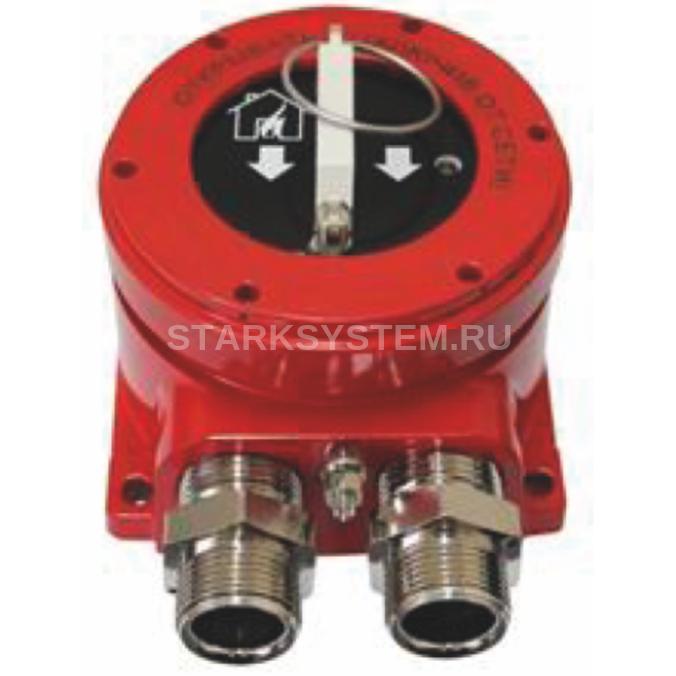

<P>Рубеж ExИП 535-1В-R3-Н-Т-G1/2 - извещатель пожарный ручной взрывозащищённый (Н – коррозионностойкая сталь 12Х18Н10Т,  тип штуцера кабельных вводов или заглушки: Т-G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм.</P>

<P>Извещатель пожарный ручной взрывозащищённый «ЕхИП535-1В-R3» предназначен для ручного включения сигнала «Пожар» из взрывоопасных зон в системах охранно-пожарной сигнализации и противопожарной защиты, работающих под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3.</P>

<P>Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. В системе каждый извещатель занимает один адрес.</P>

<P><B>Извещатель выполняет следующие функции:</B></P> <UL> <LI> передачу сигнала «Пожар» в приемно-контрольный прибор при нажатии кнопки / выдергивании чеки на извещателе;  <LI> индикацию режима работы извещателя;  <LI> тестирование работоспособности с помощью магнита. </UL> </P>Извещатели «ЕхИП535-1В-R3» выпускаются в двух вариантах – класса А и класса В. Включение извещателей класса А в режим передачи тревожного извещения проводится путем удаления (выдергивания) чеки или вытягивании рычага с усилием не менее 25 Н. Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.</B>

<P>Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.</P>

<P>Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов.</P>

<P>Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0‑2014 – 1Ех db IIС Т6 Gb.</P>

<P>Пример обозначения ЕхИП535-1В-R3</P> <P><img src="https://videoglaz.ru/upload/manuals/Rubeg/exip535_1v_r3-1.png"></a></P> <P>При записи в технической документации и при заказе необходимо указать:</P> <P>1. Тип прибора и его модели:</P> <P>- <B>ЕхИП535-1В-R3</B></P> <P>2. Материал корпуса:</P> <P>- <B>Н – коррозионностойкая сталь 12Х18Н10Т</B></P> <P>- А – алюминиевый сплав</P> <P>3. Тип штуцера кабельных вводов или заглушки:</P> <P>- Т (или Т- G3/4) – для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;</P> <P>- <B>Т-G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм</B>;</P> <P>- К – для открытой прокладки кабеля; <P>- Б – под бронированный кабель;</P> <P>- БСЗ – под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;</P> <P>- МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве</P> <P>РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;</P> <P>- МG3/4 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);</P> <P>- М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;</P> <P>- М25 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;</P> <P>- З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;</P> <P>- З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;</P> <P>- З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2;</P> <P>Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например:</P> <P>МG1/2+З-М20 или Т+БСЗ</P> <P>4. Диаметр подключаемых кабелей:</P> <P>- <B>без обозначения - от 8 до 14 мм</B>;</P> <P>- 18 – для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции);</P> <P>5. Класс извещателя по ГОСТ Р 53325-2012 (только для ЕхИП535-1В):</P> <P>- класс А (запуск одним действием – выдернуть чеку);</P> <P>- <B>по умолчанию – класс В (запуск двумя действиями – разбить стекло, нажать кнопку)</B>;</P>

Технические характеристики Рубеж ExИП 535-1В-R3-Н-Т-G1/2

• Питание: от АЛС (24-36 В)
• Ток потребления извещателя, не более: 0,2 мА
• Материал корпуса: Н – коррозионностойкая сталь 12Х18Н10Т
• Тип штуцера кабельных вводов или заглушки: Т-G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм
• Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2004) и ГОСТ IEC 60079-1-2013: 1Ех db IIC T6 Gb
• Габаритные размеры извещателя, не более: 123х115х160 мм
• Масса извещателя, не более: 3 кг
• Рабочий диапазон температур: от минус 60 до плюс 70°С
