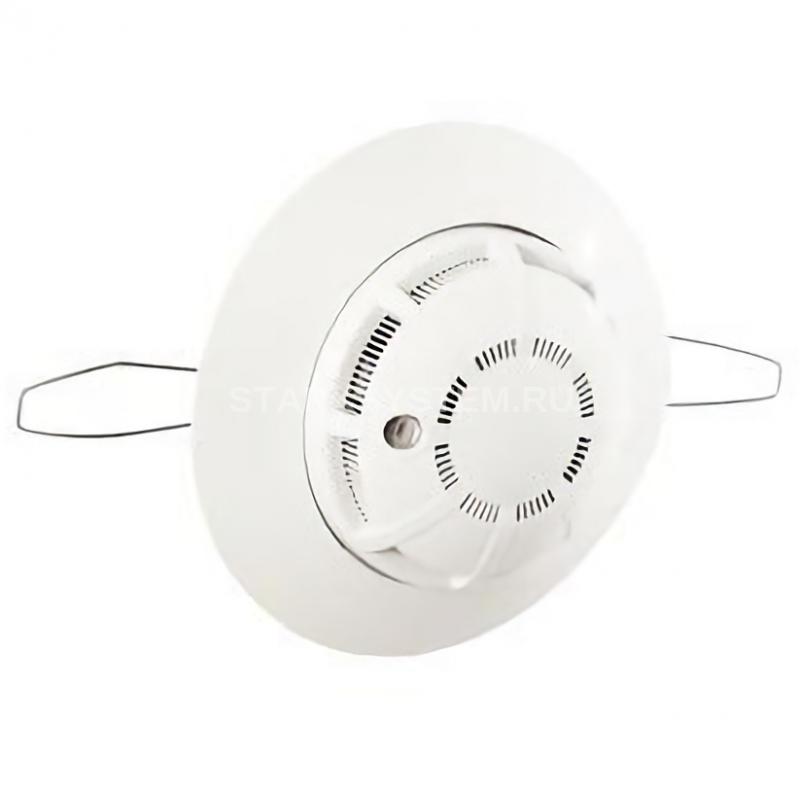

Рубеж ИП 212-64 W2.02 (для подвесного потолка)

Описание Рубеж ИП 212-64 W2.02 (для подвесного потолка)

ИП 212-64 W2.02

Арт.: RBZ-340046

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-64 (далее по тексту – извещатель) предназначен для обнаружения возгораний, сопровождающихся появлением дыма малой концентрации внутри контролируемого пространства в закрытых помещениях различных зданий и сооружений и передачи сигнала «Пожар» в приемно-контрольный прибор.

Извещатель предназначен для работы с приборами приемно-контрольными пожарными адресными ППКП 01149-4-1 «Рубеж-4А», ППКОП 011249-2-1 «Рубеж-2ОП», ППКПУ 011249-2-1 серии «Водолей».

Назначение – для монтажа на подвесной потолок.

Свойства – содержит 2 винтовых контакта для монтажа двухпроводного экранированного кабеля и оплетки.

Извещатель выполняет следующие функции:

• измерение концентрации дыма;
• обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
• индикацию режима работы извещателя;
• автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
• тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.

Адрес извещателя устанавливается с помощью программатора адресных устройствПКУ-1, с помощьюподключения к технологической линии АЛСТ прибора «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей» либо непосредственно на месте установки в АЛС с приемно-контрольного прибора с помощью оптического тестера или тест-кнопки. Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света. Сброс сигнала «Пожар» производится с ППКП. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты позволяют легко устанавливать извещатель, не ориентируя его относительно розетки.

Для удобства монтажа экранированных кабелей АЛС на розетке предусмотрена площадка крепления экрана кабеля - устанавливается опционально.

Возможность установки на подвесной потолок с использованием специальной розетки, совмещенной с монтажным кольцом.

Схема подключения базовых оснований извещателей к адресным линиям связи

Установка извещателей на подвесном потолке с базовыми основаниями W2.02, W2.03

Схема подключения извещателей к АЛС

Технические характеристики Рубеж ИП 212-64 W2.02 (для подвесного потолка)

• Модель: ИП 212-64 W2.02
• Тип: Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый
• Назначение: для обнаружения загораний, сопровождающихся повышением температуры внутри контролируемого пространства в закрытых помещениях различных зданий и сооружений и передачи сигнала «Пожар» в приемно-контрольный прибор
• Совместимость: «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей»
• Габаритные размеры извещателя: не более: 142 (по фланцу) × 68,5 мм
• Масса извещателя: не более 210 г
• Степень защиты, обеспечиваемая оболочкой извещателя по ГОСТ 14254-2015: IP30
• Средний срок службы: 10 лет
• Средняя наработка на отказ: не менее 60000 ч.
• Вероятность возникновения отказа, приводящего к ложному срабатыванию, не более: 0,01 за 1000 ч.
