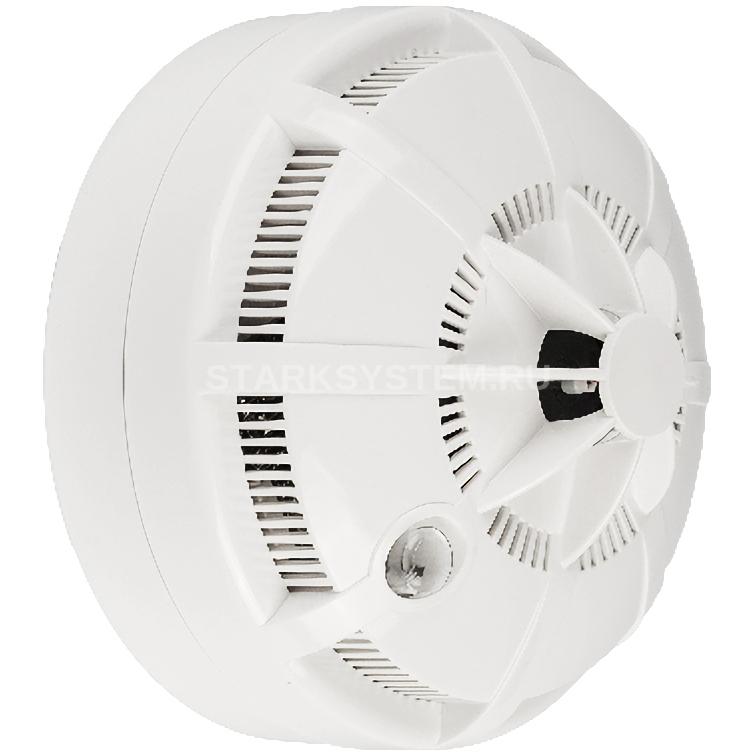

Рубеж ИП 212/101-64-PR W1.02

Описание Рубеж ИП 212/101-64-PR W1.02

ИП 212/101-64-PR W1.02

Арт.: RBZ-338841

Извещатель пожарный комбинированный дымовой оптико-электронный тепловой максимально-дифференциальный адресно-аналоговый ИП 212/101-64-PR предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации, а также повышением температуры внутри контролируемого пространства в закрытых помещениях различных зданий и сооружений и передачи сигнала «Пожар» в приемно-контрольный прибор «Рубеж-4А», «Рубеж-2ОП»,  ППКПУ серии «Водолей».

W2.02 назначение – для монтажа на несущие конструкции.

Свойства – содержит 2 винтовых контакта для монтажа двухпроводного кабеля.

Извещатель обладает тремя способами определения возгораний: по концентрации дыма, по максимальной температуре и по скорости нарастания температуры.

Извещатель выполняет следующие функции:

• измерение концентрации дыма;
• измерение температуры окружающей среды;
• расчет скорости изменения температуры;
• обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
• индикацию режима работы извещателя;
• автоматическую компенсацию запыленности дымовой камеры;
• тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.

Адрес извещателя устанавливается с помощью программатора адресных устройств ПКУ-1, с помощью подключения к технологической линии АЛСТ прибора «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей», либо непосредственно на месте установки в АЛС с приемно-контрольного прибора с помощью оптического тестера или тест-кнопки.

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Сброс сигнала «Пожар» производится с ППКП. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.

Круговые контакты позволяют легко устанавливать извещатель, не ориентируя его относительно розетки. Для удобства монтажа экранированных кабелей АЛС на розетке предусмотрена площадка крепления экрана кабеля - устанавливается опционально.

Возможность установки на подвесной потолок с использованием специальной розетки, совмещенной с монтажным кольцом.

Схема подключения базовых оснований извещателей к адресным линиям связи

Технические характеристики Рубеж ИП 212/101-64-PR W1.02

• Чувствительность извещателя соответствует задымленности окружающей среды, ослабляющей световой поток: 0,18 ± 0,02 дБ·м
• Температура срабатывания извещателя по тепловому каналу: от плюс 54 °С до плюс 70 °С
• Время срабатывания извещателя при повышении температуры от плюс 25 °С:

•

• Напряжение питания извещателя: 24±4 В
• Максимальный потребляемый ток в дежурном режиме при напряжении питания 24 В, не более: 150 мкА
• Извещатель обеспечивает установку комбинированного адреса состоящего из двух частей:
  • – номер АЛС;
  • – адрес извещателя в АЛС
• Извещатель сохраняет работоспособность при воздействии на него:
  • − воздушного потока со скоростью до 10 м/с;
  • − фоновой освещенности до 12000 лк от искусственных или естественных источников освещения
• Габаритные размеры извещателя: не более d94 × 58 мм
• Масса извещателя: не более 160 г
