Рубеж ИПДЛ-264/1-75-R3

Описание Рубеж ИПДЛ-264/1-75-R3

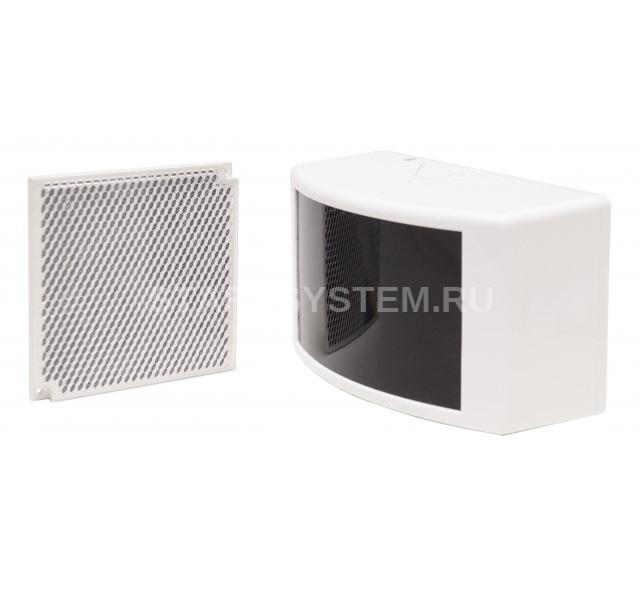

Извещатель пожарный дымовой линейный ИПДЛ-264/1 может использоваться для противопожарной защиты объектов со сложными условиями эксплуатации, обусловленными протяженными зонами, большими площадями и высокими потолками. Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3. Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес. Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления. Извещатель может выпускался в следующих исполнениях:

ИПДЛ-264/1-100 - R3 Где значение -50, -75 или -100 максимальное расстояние между излучателем и отражателем. Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ. Принцип действия однопозиционного извещателя Внешний вид ИПДЛ с обозначением функциональных элементов

1. блок переключателей;
2. кнопка ТЕСТ;
3. светодиодный индикатор режима работы извещателя;
4. индикаторы текущего уровня сигнала при юстировке извещателя;
5. шлейф к плате коммутации;
6. клеммные колодки для подключения монитора;
7. клеммные колодки подключения вольтметра в режиме настройки;
8. клеммные колодки для питания видеокамеры

Технические характеристики Рубеж ИПДЛ-264/1-75-R3

• Питание: от АЛС
• Ток потребления извещателя из АЛС, мкА: 800
• Время выхода в дежурный режим после подачи напряжения питания, с, не более: 20
• Дальность действия: от 8 до 75 м
• Угол наклона оптической оси луча, изменяемый с помощью юстировочного устройства:
  • в вертикальной плоскости: в пределах ±10°
  • в горизонтальной плоскости: в пределах ±20°
• Средний срок службы, не менее: 10 лет
• Масса извещателя, кг: 0,6
