СКИЗЭЛ Гюрза-035ПЗВ исп. 1

Описание СКИЗЭЛ Гюрза-035ПЗВ исп. 1

Гюрза-035ПЗВ исп.1 Извещатель охранный периметровый трибоэлектрический однозонный, взрывозащищенное исполнение, зона онаружения - 500м. Предназначен для оборудования заграждений периметра во взрывоопасных зонах. Маркировка взрывозащиты 2Ex ic IIB T6 Gc X (2Ex ic IIB T6 X). Код ОКПД2 26.30.50.143.

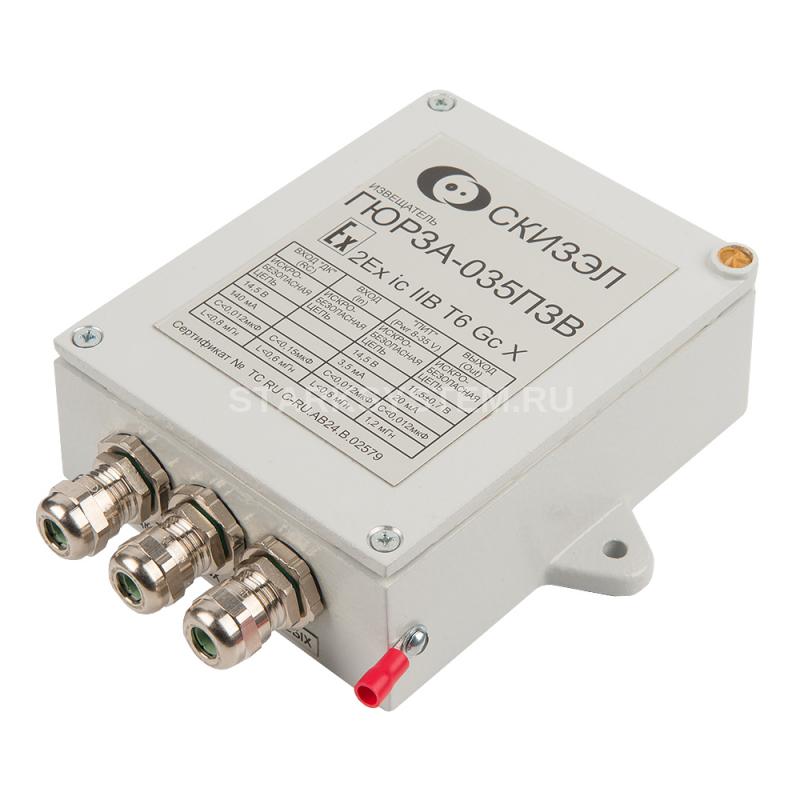

Извещатель состоит из блока обработки сигналов, чувствительного элемента, муфты переходной, устройства оконечного и соединительного кабеля.

Принцип действия: Чувствительный элемент (ЧЭ) – трибоэлектрический кабель жестко крепится к заграждению. Нарушитель, преодолевая заграждение, независимо от способа преодоления, деформирует заграждение, соответственно деформируется и ЧЭ. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле.

​​​​​​​Применяется: - совместно с прибором приемно-контрольным охранно-пожарным ППКОП 0149-1-1 «Яхонт-1И», имеющим вид взрывозащиты «Искробезопасная электрическая цепь», или аналогом; совместно с источником питания, имеющим гальваническое разделение входных и выходных цепей, с выходным напряжением 12±0,6 В; - бесперебойным источником постоянного тока ОПС «РИП-12» или аналогом; совместно с барьером искробезопасности пассивным «БИБ-04-12», имеющим вид взрывозащиты «Искробезопасная электрическая цепь», или аналогом.

Особенности: - имеет высокую помехозащищенность при высокой обнаружительной способности; при условии корректного монтажа в соответствии с Руководством по эксплуатации можно добиться практически полного отсутствия ложных срабатываний; - возможность применения при действии сильных фоновых вибраций; - возможность применения при низких температурах (до минус 60 0С) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»; - простота настройки и эксплуатации; - высокая надежность. Гарантийный срок эксплуатации – 8 лет, срок эксплуатации – 16 лет.

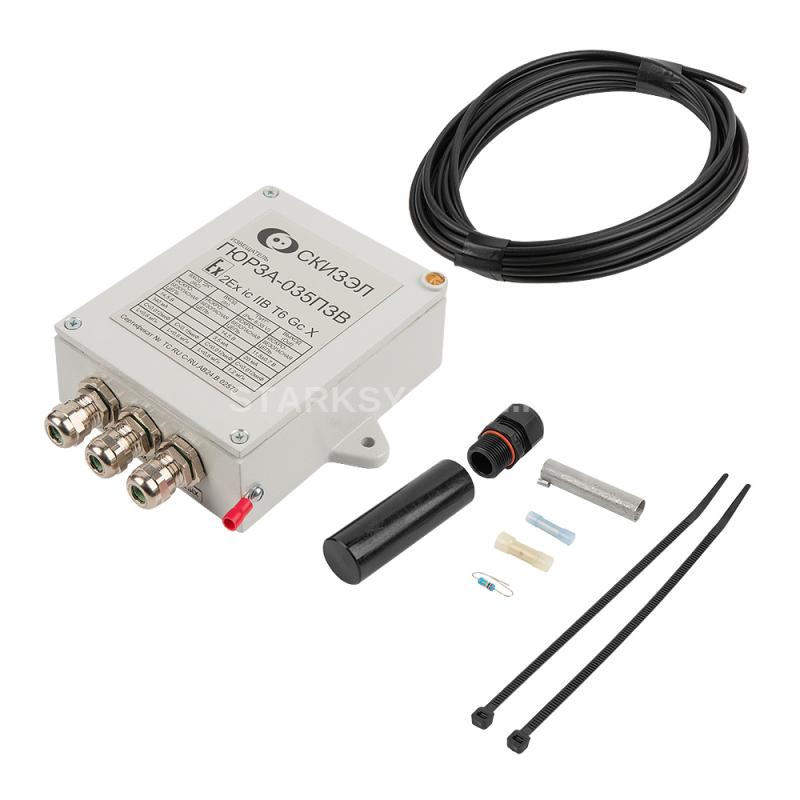

В стандартный комплект поставки извещателя входят: - блок обработки сигналов (БОС) – 1 шт.; - муфта переходная – 1 компл. - устройство оконечное УО-001 – 1 компл.; - паспорт – 1 экз.; - руководство по эксплуатации – 1 экз.

Технические характеристики СКИЗЭЛ Гюрза-035ПЗВ исп. 1

- количество зон охраны - 1 - вероятность обнаружения – 0,98 - тип ЧЭ – трибоэлектрический кабель - ТППШнг(С) 5х2х0,4 SKICHEL - максимальная длина ЧЭ – 500 м - максимальная длина зоны охраны (определяется конструкцией заграждения): - по сигнализационному козырьку (ЧЭ – в одну линию) – до 500 м - по полотну заграждения (ЧЭ – в две линии) – до 250 м - по полотну заграждения (ЧЭ – в три линии) – до 160 м - диапазон рабочих температур - от минус 60 до +50 0С - напряжение питания – 12±0,6 В - ток потребления – 1,5 мА (в режиме настройки – до 3,5 мА)
