Sonar SNA-8521C-BOX

Описание Sonar SNA-8521C-BOX

Sonar SNA-8521C-BOX

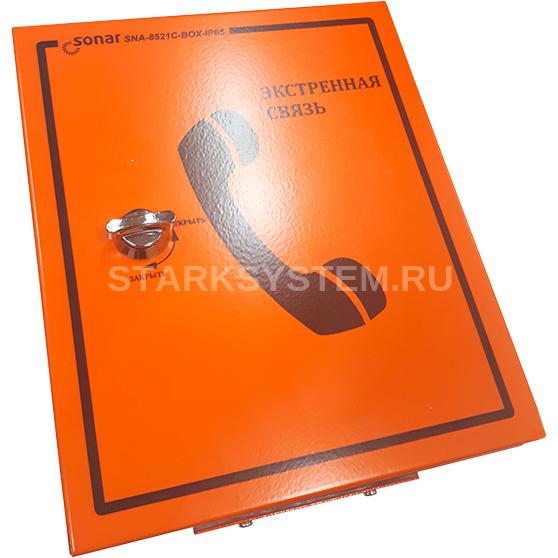

onar SNA-8521C-BOX - Короб IP65 для вызывных панелей SNA-8521C

SNA-8521C-BOX-IP65 – шкаф накладной, электротехнический для внешнего и наружного монтажа.

Предназначен для размещения и эксплуатации телекоммуникационного или электронного оборудования подверженного механическим и атмосферным воздействиям, требующего защиты от пыли и влаги, в т.ч попадания водяных брызг под давлением, падающих под любым углом.

Шкаф разработан для установки оборудования:

• SNA-8521C
• SNA-8521CR

Особенности модели:

• Изделие имеет степень защиты, обеспечиваемой оболочкой IP65 в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).
• Цельносварная конструкция корпуса изготовлена из листовой стали, с последующим нанесением порошковополимерных покрытий, обладающих высокими защитными и декоративными свойствами.
• Для крепления монтажной панели к корпусу и установки кронштейнов крепления, на задней стенке установлены четыре приварные шпильки M5x10мм.

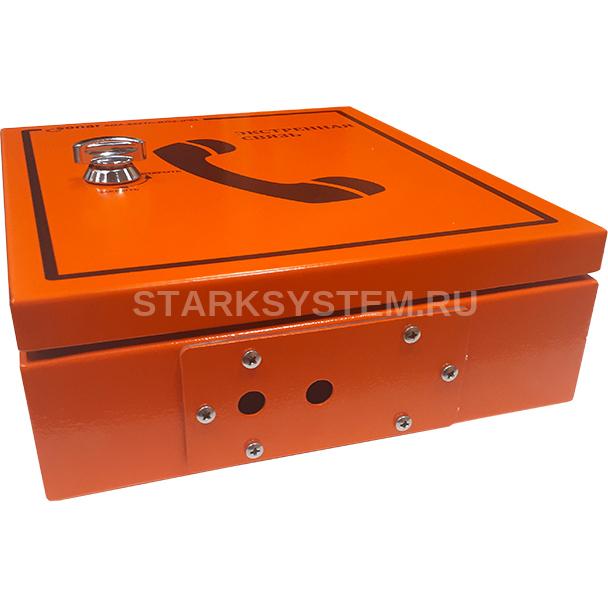

• Проем в нижней части корпуса предназначен для кабельного ввода и заглушен съемной крышкой. Для требуемой герметизации, на крышке установлена уплотнительная силиконовая прокладка, а так же манжета гермоввода и клапан выравнивания давления.
• Корпус и дверь снабжены шпильками заземляющего контакта (с зафиксированным заземляющим проводником) и промаркированы согласно ГОСТ 21130-75.

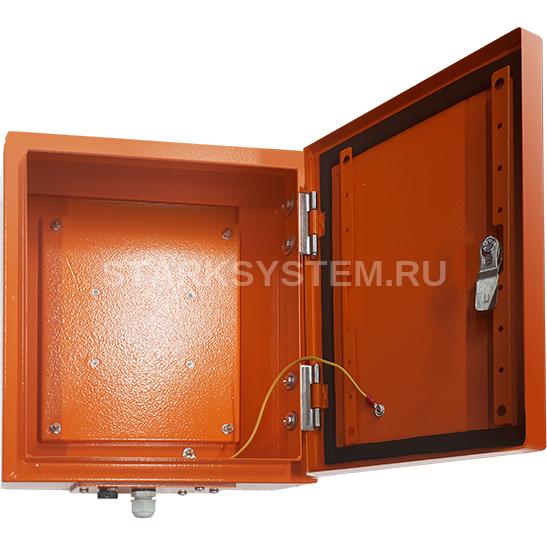

• Дверца усилена монтажными пластинами. По периметру внутренней плоскости наклеен неопреновый уплотнитель.
• Пружинный вибростойкий замок с поворотной ручкой и защитой IP 65, надежно фиксирует дверь.
• Вид климатического исполнения УХЛ2 по ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от минус 40 °С до плюс 45 °С и относительной влажностью воздуха не более 80 % при 20 °С.
• По защите от поражения электрическим током шкаф относится к классу I по ГОСТ IEC 61140-2012 и соответствует ГОСТ 12.2.027.0-75.
• Изделие упаковано в стрейтч-пленку и поставляется в индивидуальной коробке из гофрированного картона (350x300x150мм).

Конструктивные особенности.

• Угол открытия двери 120°.
• Изделие снабжено комплектом крепления и может быть смонтировано на любой плоской поверхности.
• Шкаф поставляется в собранном виде (корпус, панель, дверь, петли, замок). Элементы крепления входят в комплект поставки.
• Шкаф НЕ предполагает взрывозащищенного исполнения и НЕ может эксплуатироваться во взрывоопасных зонах.

Комплект поставки.

1. Шкаф в сборе - 1 шт.
2. Паспорт - 1 шт.
3. Комплект крепления - 1 уп.
4. Упаковка - 1 шт.

Технические характеристики Sonar SNA-8521C-BOX

• Тип изделия: Навесное
• Средний срок службы, лет: 10
• Габаритные размеры, мм: 250х360х123
• Степень защиты: IP 65
• Масса, кг: 3
• Материал корпуса: Листовая сталь
