Тахион ПИП-25/45 ВБ исп.88А
Код товара: 1504390
Розн. цена: 43 500 руб
Ваша цена: 41 325 руб
Оборудование
адаптировано для
Российских условий
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
на все товары
Описание
Описание Тахион ПИП-25/45 ВБ исп.88А

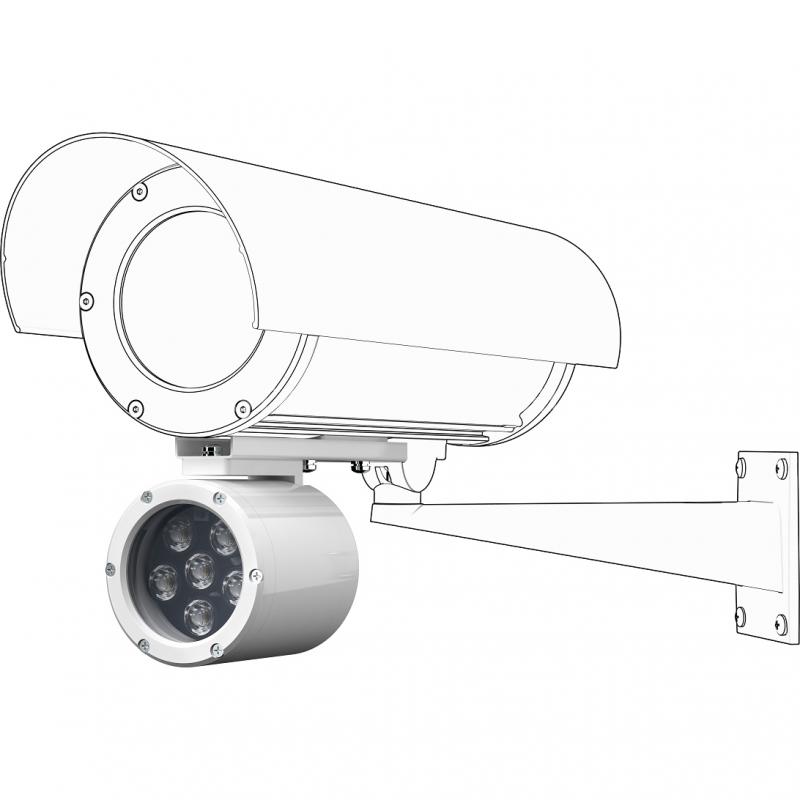

Прожектор инфракрасный периметровый взрывозащищенный ПИП-25/45 ВБ исп.88 А предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте, в составе систем видеонаблюдения совместно с видеокамерами «день/ночь».
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.
Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
Прожектор выполнен в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава по ГОСТ 31610.0 (IEC 60079 0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.
Прожектор имеет функции: - включения/выключения от встроенного датчика освещённости; - включения/выключения «по команде» реле сигнализации и т.п.; - внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции); - «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.
Прожектор имеет защиту: - от переполюсовки; - аварийное отключение входного напряжения при достижении температуры оболочки термокожуха +70 ºС.
Изделия выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019.
Прожектор соответствует: - техническим требованиям – ГОСТ Р 51558; - требованиям безопасности – ГОСТ Р МЭК 60065; - требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3; - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0; - климатическому исполнению – УХЛ1, 5 по ГОСТ 15150; - степени защиты – IP66/IP68 по ГОСТ 14254.
Внимание! При использовании инфракрасных прожекторов в паре с цветными телевизионными камерами, необходимо убедиться, что такие камеры и их объективы не имеют встроенного фильтра, отсекающего инфракрасный спектр, либо такой фильтр автоматически удаляется при работе камеры в ночное время (режим «ночь»).

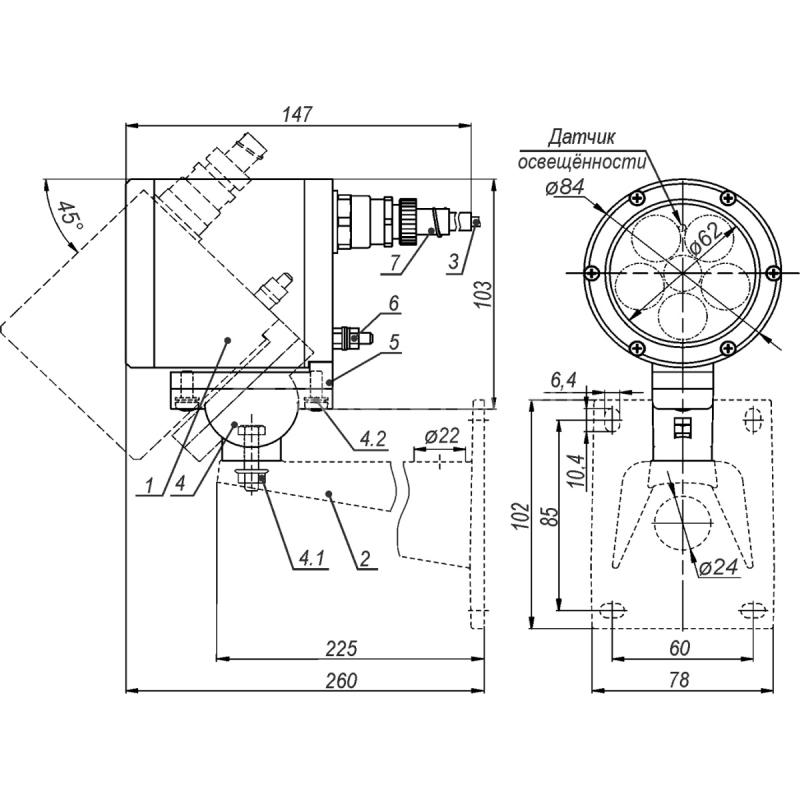

| 1. | Прожектор инфракрасный периметровый взрывозащищенный | 1 шт. |
| 2. | Кронштейн КТ-220 (поставляется по отдельной заявке) | 1 шт. |
| 3. | Кабель питания/управления (4х0.5мм² L=1 м, другая длина по отдельной заявке) | 1 шт. |
| 4 | Шарнир | 1 шт. |
| 4.1 | Гайка болта фиксации шарнира | 1 шт. |
| 4.2 | Винты крепления шарнира | 2 шт. |
| 5. | Основание прожектора | 1 шт. |
| 6. | Болт заземления | 1 шт. |
| 7. | Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) | 1 шт. |

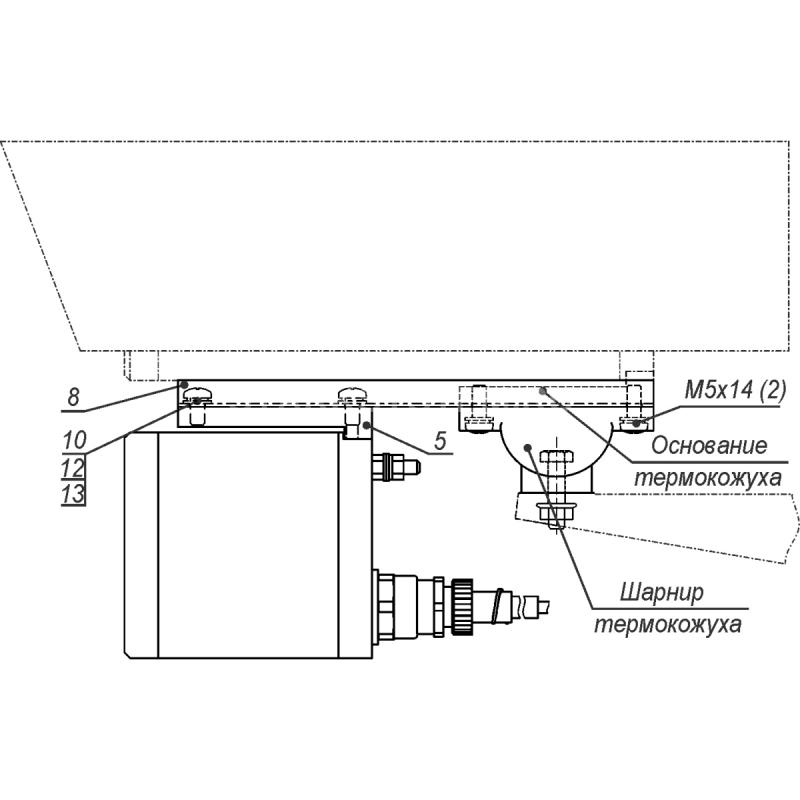

| 8. | Скоба (для крепления к видеокамере в термокожухе ТГБ-4Г Ex IIC или ТГБ-4М Ex IIC) | 1 шт. |
| 9. | Сегмент (для крепления к видеокамере в термокожухе ТГБ-4Г Ex IIC) | 1 шт. |
| 10. | Винт М5х10 | 2 шт. |
| 11. | Винт М5х20 | 2 шт. |
| 12. | Шайба стопорная 5 | 4 шт. |
| 13. | Шайба 5 | 4 шт. |
| 14. | Гайка М5 | 2 шт. |
Технические характеристики Тахион ПИП-25/45 ВБ исп.88А
| № п/п | Характеристика | ПИП- 50/20 ВБ исп.88 | ПИП- 25/45 ВБ исп.88 | ПИП- 20/60 ВБ исп.88 | ПИП- 50/20 ВБ исп.88 А | ПИП- 25/45 ВБ исп.88 А | ПИП- 20/60 ВБ исп.88 А |
| 1 | Дальность с ТВ камерой с чувств. 0,005 лк*, м | 50 | 25 | 20 | 50 | 25 | 20 |
| 2 | Предельная дальность с освещенностью 1 лк, м | 70 | 35 | 30 | 70 | 35 | 30 |
| 3 | Угол освещения | 20° | 45° | 60° | 20° | 45° | 60° |
| 4 | Напряжение питания, В DC | 12–24, Passive PoE (24 В) | 12 2) | ||||
| 5 | Мощность потребления, Вт | 3,3 | 3,3 / 6,3 (обогрев 3 Вт) | ||||
| 6 | Порог включения, лк | 10 ± 5 | |||||
| 7 | Длина волны, нм | 850 | |||||
| 8 | Длина кабеля питания./управления (4х0.5 мм²), м | 1 | |||||
| 9 | Максимальная длина кабеля управления*** (рисунок 2 в), м, не более | 300 | |||||
| 10 | Диапазон температуры окружающей среды при эксплуатации, °С | -40 … +50 | -60 … +50 | ||||
| 11 | Влажность воздуха при +25 °С, % | до 100 | |||||
| 12 | Габаритные размеры, мм | см. рисунок | |||||
| 13 | Масса с упаковкой, кг, не более | 1,0 | |||||
| 14 | Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002 4) | |||||
| 15 | Режим работы | круглосуточный | |||||
1) Под дальностью обнаружения человека понимается расстояние, на котором возможно определение наличия фигуры человека в поле зрения камеры. 2) При напряжении на входе прожектора менее 12 В дальность не будет соответствовать заявленным характеристикам. 3) Под заказ возможно изготовление ПИП-хх/уу ВБ исп.88 А с напряжением питания 24 В DC ± 10 % (комплект модификации 024, см. гарантийный талон) 4) Кабель UTP 2х0,22 в комплект поставки не входит. 5) Другой цвет покрытия по отдельной заявке.
