Описание Тахион УЗЛ-И исп.1
Устройство защиты УЗЛ-И исп.1 предназначено для защиты оборудования распределительных сетей аппаратуры промышленной автоматизации, линий последовательного интерфейса RS-485 и его аналогов, сигнальных линий систем управления и измерения от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1). Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д.
Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.

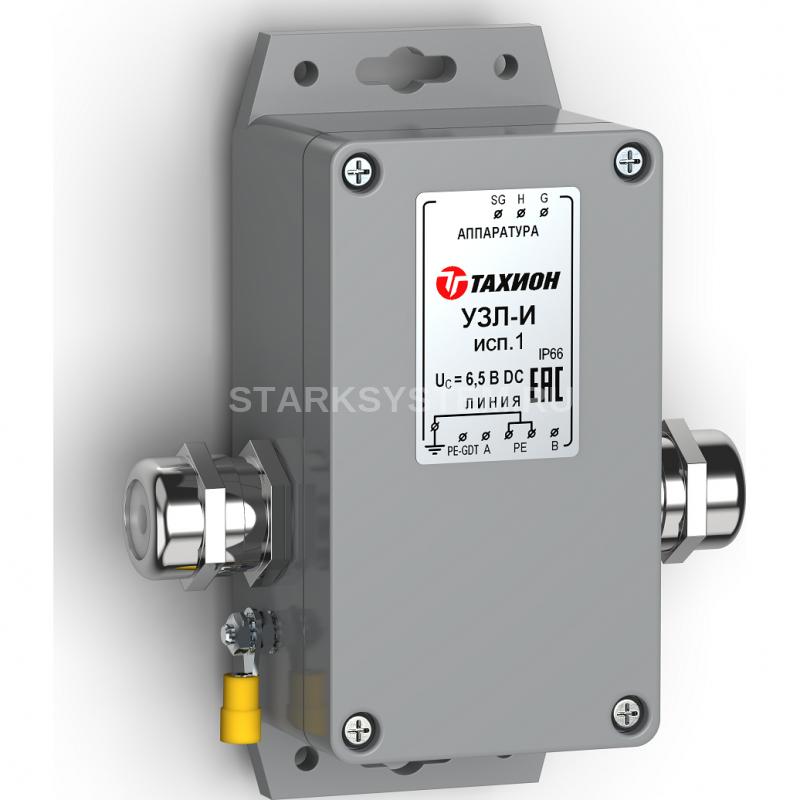

Степень защиты IP66 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-И исп.1 выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Климатическое исполнение соответствует УХЛ1, 5 ГОСТ 15150. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Технические характеристики Тахион УЗЛ-И исп.1
| № п/п | Характеристика | Значение |
| 1 | Номинальное рабочее напряжение UN | 5 В DC |
| 2 | Макс. длительное рабочее напряжение UС | 6,5 В DC |
| 3 | Номинальный рабочий ток IN | 100 мА |
| 4 | С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля | 2 / 2 кА |
| 5 | Суммарный импульсный ток (8/20 мкс) | 4 кА |
| 6 | С2 Уровень напряжения защиты UP при In, не более Линия – линия (A – B) Линия – сигнальная земля (A, B – SG) Линия –защитная земля: (A, B, SG) – (PE-GDT) | 15 В 15 В 600 В |
| 7 | Время срабатывания tA, не более Линия-линия / линия-земля | 10нс/100нс |
| 8 | Вносимое сопротивление на цепь, не более | 4,7 Ом |
| 9 | Скорость передачи данных, не более | 1 Мбит / сек |
| 10 | Диапазон рабочих температур | – 55°С … +85°С |

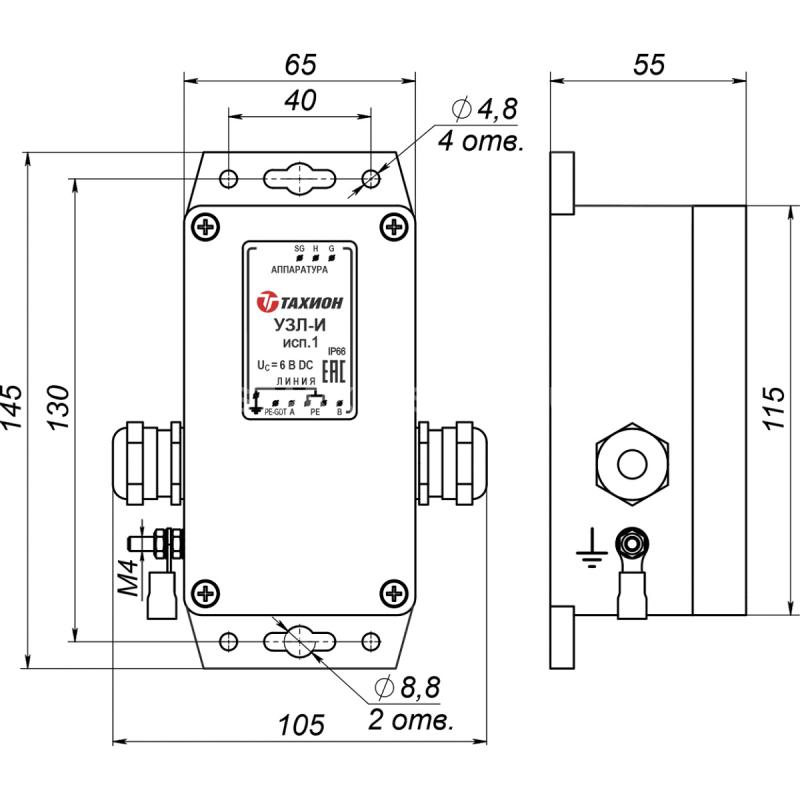

| 11 | Габаритные размеры, см | 105х145х55 мм |
| 12 | Масса с упаковкой, не более | 300 г |
| 13 | Кабельный ввод | PG11, Ø кабеля 6 ÷ 10 мм (2 шт.) |
| 14 | Сечение заземляющего провода, не более | 2,5 мм2 |
| 15 | Категория испытаний по МЭК 61643-21 | С2 |
