UTP 4 CAT6 23AWG Cu Ripo Plus, 2x305м.,Fluke test (КСВПВ -кат.6 4*2*Plus) синий

Описание UTP 4 CAT6 23AWG Cu Ripo Plus, 2x305м.,Fluke test (КСВПВ -кат.6 4*2*Plus) синий

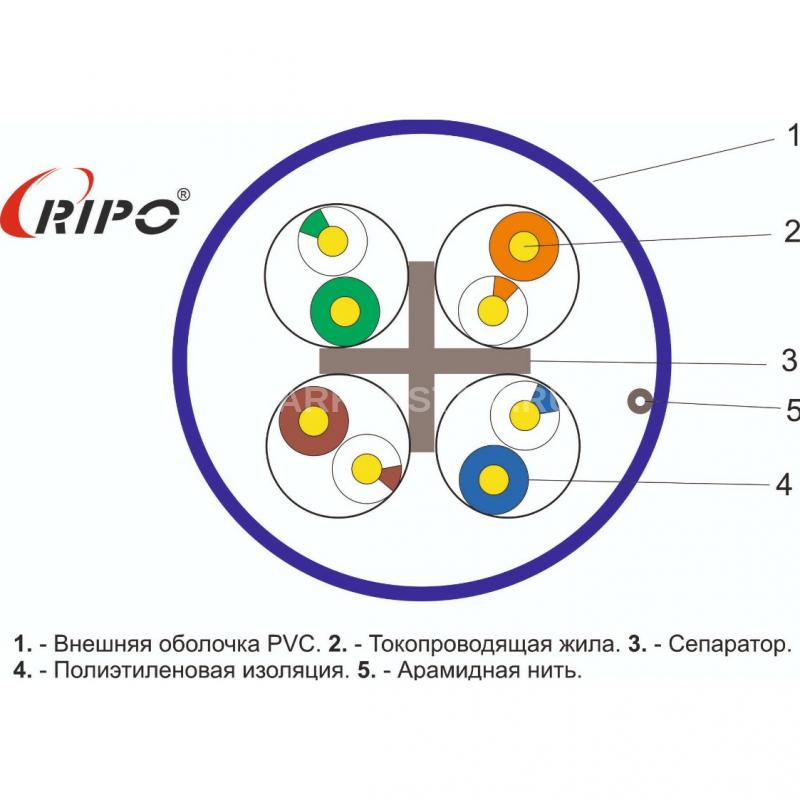

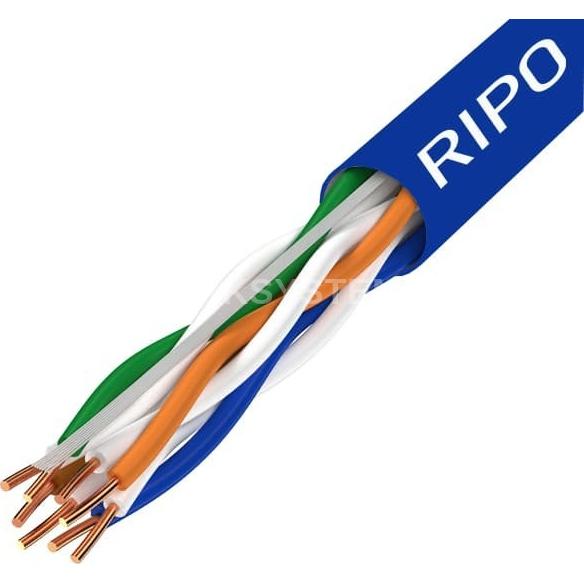

UTP 4 CAT6 23AWG Cu Ripo Plus – кабель типа витая пара, неэкранированный, 4-парный, выполненный из медной проволоки, категории 6. Каждая жила изолирована слоем диэлектрика – полиэтиленом высокой плотности с цветовым различием.

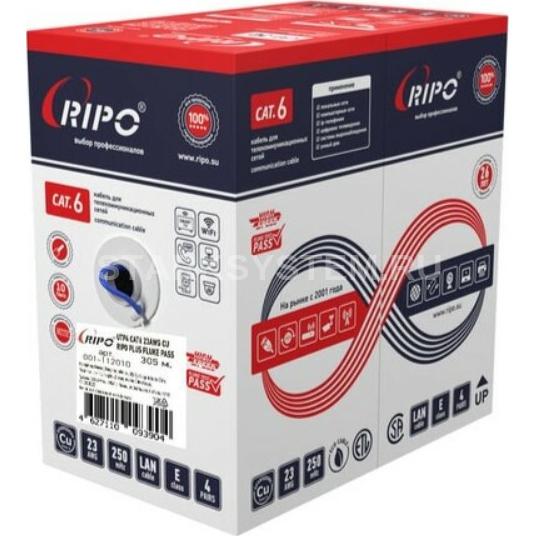

ОСОБЕННОСТИ ПРИМЕНЕНИЯ ВИТОЙ ПАРЫ Данный кабель UTP используется при монтаже локальных компьютерных сетей в домашних условиях, а также небольших сетей в малых офисах. В основном применяется в помещениях, где воздействие стороннего электромагнитного излучения будет минимально. Каждая бухта имеет длину 305 метров. Обозначение кабеля UTP складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG. Внешние оболочки кабелей могут выполняться из различных материалов, в том числе и негорючих. Наиболее типовая оболочка для горизонтальных кабелей представляет собой трубку из поливинилхлоридного пластиката синего цвета с добавкой мела для лучшего обламывания при разделке.

Требования к конкретным кабелям UTP устанавливаются в документации производителей. Однако основные параметры должны соответствовать требованиям стандартов ISO/IEC 11801 и TIA/EIA-568-A.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Макс. сопротивление проводника при температуре 20С< 9,5Ом/100м. Дисбаланс сопротивления - 5%. Волновое сопротивление - 100 +/- 15 Ом. Емкостной дисбаланс пары по отношению к земле - 330 пФ/100 м. ОСОБЕННОСТИ МОНТАЖА Самое главное правило при монтаже кабеля utp категории 6 – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля.

Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует.

Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары.

Технические характеристики UTP 4 CAT6 23AWG Cu Ripo Plus, 2x305м.,Fluke test (КСВПВ -кат.6 4*2*Plus) синий

Торговая марка Ripo Материал проводника кабеля CU Категория 6 Конструкция экрана UTP Среда эксплуатации внутри помещений (indoor) Материал внешней оболочки PVC Количество пар 4 пары Диаметр проводников, AWG 23 AWG (0,57 ± 0,01 мм) Материал изоляции проводников Полиэтилен высокой плотности (HDPE) Толщина изоляции проводников, мм 0,21 ± 0,02 Внешний диаметр изоляции проводников, мм 0,99 ± 0,05 Применение Для внутренней прокладки
