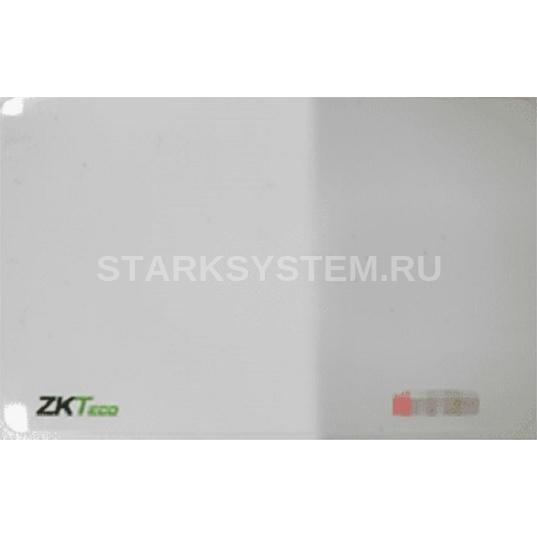

ZKTeco UHF1-Tag9

Код товара: 1504858
Розн. цена: 100 руб
Ваша цена: 85 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание ZKTeco UHF1-Tag9

Карта ZKTeco UHF1-Tag9 поддерживает протоколы EPC global UHF Class 1 Gen 2, ISO 18000-6C. Построена на базе зашифрованного чипа, разработанного для считывателей ZKTeco серии UHF.

Характеристики:

  • Рабочая частота — 860 ~ 928 МГц.
  • Дистанция считывания при контроле за транспортом — 6 ~ 8 м (для серии UHF 10), применяется вместе с держателем парковочной карты; при контроле доступа персонала — до 3 м.
  • Вместимость памяти — 800 бит.
  • Срок хранения данных — 5 лет (только для чипа).

Для продления срока службы карты предусмотрено горячее ламинирование. Рабочие температуры — –30 ºС … +85 ºС. Размер — 85×54×0.8 мм.

Технические характеристики ZKTeco UHF1-Tag9

Рабочая частота    860 ~ 928 МГц Расстояние считывания    0 – 8 м для управления автомобилем, 0 – 3 м для управления контролем доступа (в зависимости от устройства УВЧ и окружающей среды) Протоколы    EPC global UHF Class 1 Gen 2 / ISO 18000-6C Память    800 бит Чип UID    64 байт Структура памяти    EPC: 96 бит; TID: 96 бит; Пользователь: 512 бит; Пароль: 64 бит Время хранения информации (только для чипа)    5 лет Рабочая температура    –30 ºС … +85 ºС Размер    85×54×0.8 мм
