Сигма-ИС СКШС-01 исп.П

Описание Сигма-ИС СКШС-01 исп.П

Сетевой контроллер шлейфов сигнализации СКШС-01 исп.П. СКШС-01 исп.П предназначен для приема электрических сигналов тревожных сообщений от охранных и пожарных извещателей, передачи информации о состоянии извещателей, неисправности ШС, состояние питающего напряжения СКШС в БЦП. СКШС рассчитан на работу с БЦП приборов приёмно-контрольных охранно-пожарных и управления ППКОПУ 01059-1000-3 Р-08 и входит в состав интегрированной системы безопасности ИСБ «ИНДИГИРКА» НЛВТ.425513.111 ТУ.

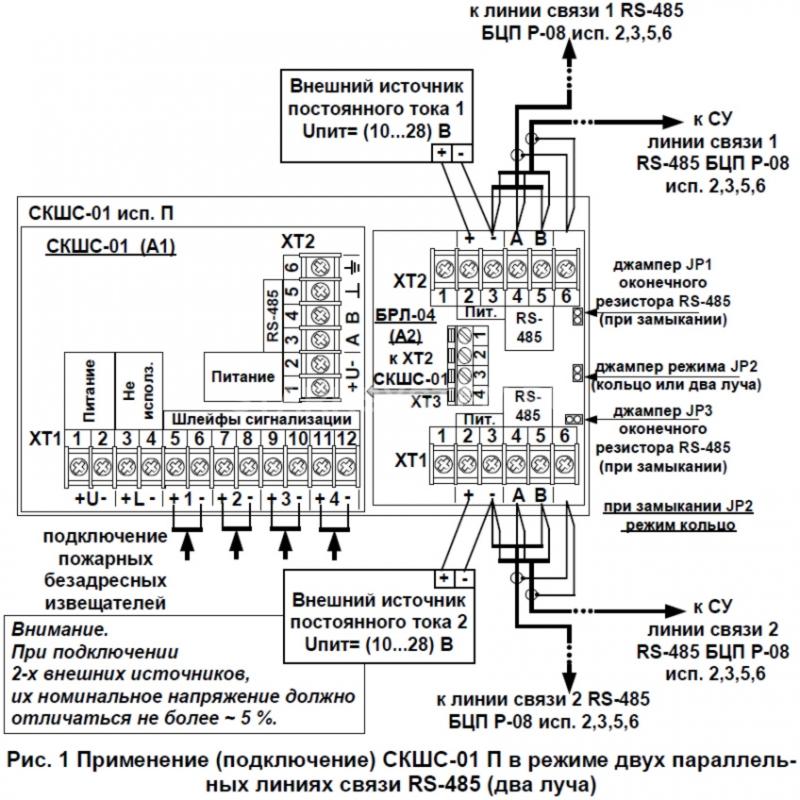

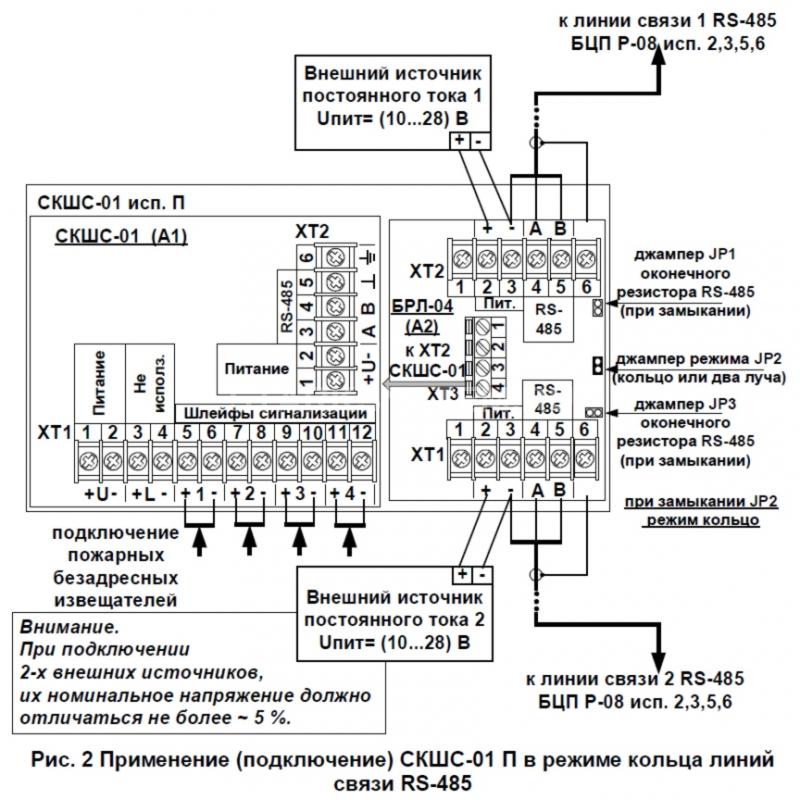

СКШС-01 исп.П реализует защиту от единичной неисправности линии связи с БЦП в соответствии с СП484.1311500.2020. Подключение возможно в режиме кольца или двумя параллельными линиями связи.

СКШС-01 исп.П имеет два ввода питания, что позволяет использовать два источника питания постоянного тока напряжением (10 … 28) В типа ИБП-1200/2400. Номинальное напряжение источников питания должно отличаться – не более 5 %. ИБП-1200 применяется только с охранными ШС; ИБП-2400 применяется как для охранных ШС, так и для пожарных ШС.

По степени защиты от воздействия окружающей среды исполнение СКШС-01 исп.П IP54.

Габаритные размеры 232x166x55 мм.

Технические характеристики Сигма-ИС СКШС-01 исп.П

• Максимальное число подключаемых ШС 4

• Напряжение питания (постоянное), В, в зависимости от типа ШС : - для ШС с ИО (тип 1,2,7); 10…28
• для ШС с ИП (тип 3,4,5,6,8) . 20…28
• Ток потребления (режим “Пожар”, для всех 4-х ШС), мА, не более 112
• Ток потребления в дежурном режиме (для всех 4-х ШС), мА, не более 40
• Максимальное сопротивление проводов ШС, Ом 150
• Минимальное сопротивление изоляции проводов ШС, кОм 50
• Интерфейс связи с БЦП RS-485
• Максимальная протяженность линии связи с БЦП, м 12001
• Линия связи экранированная (неэкранированная) витая пара 3-5 кат. с возвратным проводом.
• Скорость передачи данных, бит/с 9600, 19200
• Степень защиты от воздействия окружающей среды IP20, IP65
• Диапазон рабочих температур, °С -10…+50
• Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +40°С, без конденсации влаги) 0…93%
• Габаритные размеры, мм 232x166x55
• Масса, кг, не более 0,4.
