Сигма-ИС СКШС-01-16 "Рубикон"

Код товара: 1479282
Розн. цена: 2 500 руб
Ваша цена: 2 500 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание Сигма-ИС СКШС-01-16 "Рубикон"

Сетевой контроллер шлейфов сигнализации Сигма-ИС СКШС-01-16 "Рубикон" предназначен для подключения 16-ти безадресных ШС к ППК "АСБ Рубикон". Сигма-ИС СКШС-01-16 "Рубикон" входит в состав интегрированной системы безопасности ИСБ «Индигирка» (САКИ.425513.111 ТУ) и используются совместно с ППК «Рубикон» (АСБ «Рубикон», ТУ 4372-002-72919476-2014). Связь СКШС с ППК «Рубикон» или КА-2 «Рубикон» осуществляется по линии «RS-485».

К безадресному ШС могут быть подключены извещатели, а также технологические датчики с нормально разомкнутыми (НР) контактами. Возможно также подключение извещателей с питанием по ШС. Ток потребления таких извещателей не должен превышать 2 мА. СКШС обеспечивает контроль ШС на обрыв и короткое замыкание. СКШС позволяет обеспечивать различение в ШС сработку одного или двух извещателей. По степени защищенности от воздействия окружающей среды в соответствии Сигма-ИС СКШС-01-16 "Рубикон" выпускается в двух вариантах исполнения, обеспечивающих степень защиты оболочек IP20 и IP65.

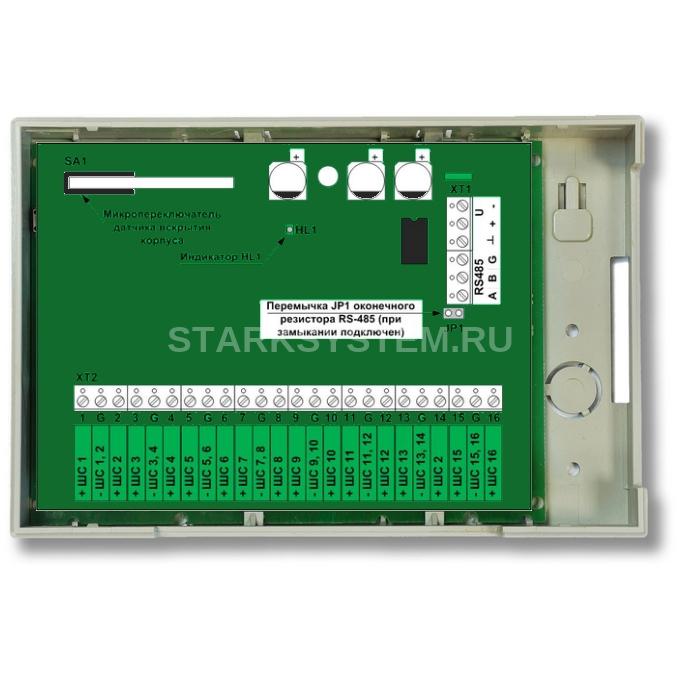

Схема Сигма-ИС СКШС-01-16 "Рубикон"

Технические характеристики Сигма-ИС СКШС-01-16 "Рубикон"

  • Электропитание от внешнего источни-ка постоянного тока напряжением, В 10 - 28
  • Ток потребления, не более, мА 100
  • Максимальное количество СКШС подключаемых к ППК по интерфейсу RS-485 31
  • Количество контролируемых безадресных ШС 16
  • Максимальный ток питания извещателей безадресного ШС в дежурном режиме, мА: 2 (без различения двойной сработки) / 1 (с различением двойной сработки)
  • Допустимые параметры ШС: сопротивление ШС, Ом / сопротивление изоляции, кОм / емкость ШС, нФ 100 Ом/ 20 кОм/ 5 нФ
  • Максимальное напряжение безадресного ШС, не более, В 15
  • Диапазон рабочих температур, оС от минус 40 до +60
  • Габаритные размеры, мм, не более 165x110x32 (IP20) / 193x145x55 (IP65)
  • Масса, кг, не более 0,27 (IP20) / 0,35 (IP65)
