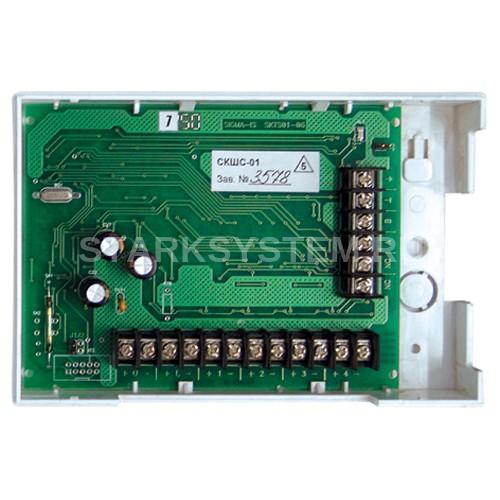

Сигма-ИС СКШС-01 IP20

Описание Сигма-ИС СКШС-01 IP20

Сигма-ИС СКШС-01 IP20 рассчитан на совместную работу с приборами приемно-контрольными ППКОПУиВ «Р-09», ППКОПУ 01059-1000-3 «Р-08», ППКОП 01059-100-4 «Р-060». Сетевой контроллер осуществляет адресацию шлейфа сигнализации. Выдает сигнал «Неисправность» при коротком замыкании или обрыве шлейфа сигнализации. По степени защиты от воздействия окружающей среды исполнение IP20. совместимые с оборудованием «Рубеж». Транспортное исполнение, работа при повышенном уровне вибрационных нагрузок. Значения механических факторов внешней среды обозначаются в соответсвии с исполнением М25 по ГОСТ 17516.1-90

Предназначение Сигма-ИС СКШС-01 IP20

• для приема электрических сигналов тревожных сообщений от автоматических и ручных пожарных извещателей с нормально-замкнутыми и нормально-разомкнутыми контактами, от активных пожарных извещателей с бесконтактным выходом ИП212-5М (ДИП-3М), ИП212-7 (ИДПЛ-1) и т. п., от активных охранных извещателей типа «Окно», а также от охранных извещателей с нормально-замкнутыми контактами. Извещатели
• для контроля исправности шлейфов сигнализации с автоматическим выявлением обрыва или короткого замыкания;
• для передачи информации о состоянии извещателей и шлейфов в блок центральный процессорный;
• определение количества сработавших извещателей в ШС.

Технические характеристики Сигма-ИС СКШС-01 IP20

• Число шлейфов, подключаемых к одному контроллеру 4
• Сопротивление проводов шлейфа, Ом, не более 150
• Минимальное сопротивление изоляции между проводами шлейфа, кОм 50
• Напряжение питания от источника постоянного тока, В: для типов ШС 1, 2, 7 10…28; для типов ШС 3, 4, 5, 6, 8 20…28
• Выдает сигнал «Неисправность» при снижении напряжения питания до: для типов ШС 1, 2, 7, В, менее 10
• Выдает сигнал «Неисправность» при снижении напряжения питания до: для типов ШС 3, 4, 5, 6, 8, В, менее 20
• Собственный ток потребления, мА, не более 40
• Диапазон рабочих температур, °С: -10…+50
• Габаритные размеры, мм, не более: 164 x 110 x 33
• Масса, кг, не более 0,35
