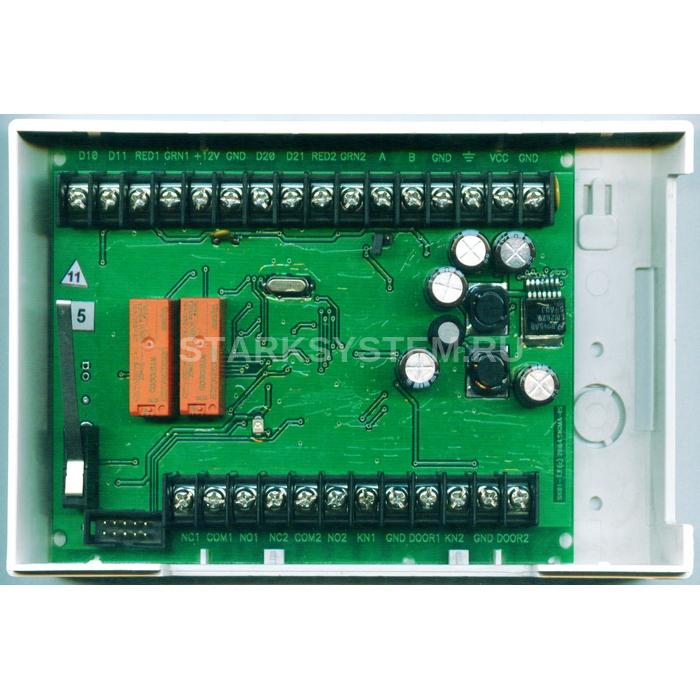

Сигма-ИС СК-01-ШМ IP65

Описание Сигма-ИС СК-01-ШМ IP65

Сигма-ИС СК-01-ШМ IP65 предназначен для совместной работы с УСК следующих производителей:

• УСК-02Н, УСК-02А, УСК-02К с выходным интерфейсом Wiegand26 производства НПФ «СИГМА-ИС».
• Считыватели proximity-карт производства фирм Motorola, HID, ПЭРКо, Парсек с выходным интерфейсом Wiegand26.
• Считыватели proximity-карт комбинированные с клавиатурой производства фирм Motorola, HID (ProxPro моделей 5355AxK00, 5355AxK09, 5355AxK11), ПЭРКо (PERCo-RPK-12) с выходным интерфейсом Wiegand26 и протоколом передачи кода нажатых клавиш Dorado.
• Считыватели proximity-карт производства фирм Eff Eff, Ritzenthaller с выходным интерфейсом Clock-and-data (исп. СК-01E, СК-01EK).
• Клавиатура CodeMaster с выходным интерфейсом Wiegand26 производства фирмы Keymat Technology Ltd.
• Считыватели Touch Memory.

В качестве исполнительных устройств могут применяться электромеханический замок, импульсная защелка, электромагнитный замок («липучка»), турникет, шлагбаум и пр. Сигма-ИС СК-01-ШМ IP65 рассчитан на совместную работу с приборами приемно-контрольными ППКОП 01059-250-1 «Р-07-3», ППКОПУиВ «Р-09», ППКОПУ 01059-1000-3 «Р-08», ППКОП 01059-100-4 «Р-060». Для организации работы тамбур-шлюза применяются СК в исполнении СК-01-ШМ(«шлюз-мастер») и СК-01-ШВ(«шлюз-ведомый»), а также пульт управления ПУ-01. По степени защиты от воздействия окружающей среды исполнение СК-01 IP20, IP65.

Схема Сигма-ИС СК-01-ШМ IP65

Технические характеристики Сигма-ИС СК-01-ШМ IP65

• Напряжение питания, В 10..28
• Ток потребления (без УСК и замков), мА, не более 50
• Максимальная протяженность линии связи с БЦП, м 1200
• Скорость передачи данных, бит/сек 9600, 19200
• Количество подключаемых устройств считывания кода 2
• Количество подключаемых исполнительных устройств 2
• Тип контактов реле управления исполнительными устройствами переключающий
• Выходные характеристики реле управления исполнительными устройствами: коммутируемое напряжение постоянного тока при токе до 3 А, В 36
• Количество подключаемых датчиков состояния двери 2
• Тип контактов датчиков состояния двери Норм. замкнутые
• Количество подключаемых кнопок ручного управления исполнительным устройством 2
• Тип контактов кнопки ручного управления исполнительным устройством Норм. разомкнутые
• Количество кодов идентификаторов пользователя (без пинкода), хранящихся в памяти СК-01 (на одно устройство считывания кода) для работы в автономном режиме -без пинкода 190
• Количество кодов идентификаторов пользователя (без пинкода), хранящихся в памяти СК-01 (на одно устройство считывания кода) для работы в автономном режиме -с пинкодом 95
• Диапазон рабочих температур, °С: -исполнение IP20 +5…+40 -исполнение IP65 -30…+50
• Габаритные размеры, мм, не более: -исполнение IP20 165 x 110 x 31 -исполнение IP65 193 х 143 х 55
• Масса, кг 0,3
