Описание Рубеж ШУН/В-0,18-00-R3
Рубеж ШУН/В-0,18-00-R3 - шкаф управления пожарный
Особенности:
Назначение: насос/вентилятор
Трёхфазная электросеть
Мощность электродвигателя 0,18 кВт
Силовые элементы автоматики Dekraft
Адресный протокол R3
Шкаф управления пожарный ШУН/В прот.R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.
ШУН/В прот.R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
В зависимости от назначения ШУН/В прот.R3 может выполнять функции управления работой:
пожарного насоса;
дренажного насоса;
жокей-насоса;
вентилятора.
ШУН/В прот.R3 реализует следующие функции:
контроль наличия и параметров электропитания на вводе сети;
контроль исправности основных цепей электрической схемы прибора;
контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
контроль силовой цепи питания двигателя;
местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
ШУН/В прот.R3 может находиться в следующих режимах управления:
«Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
«Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

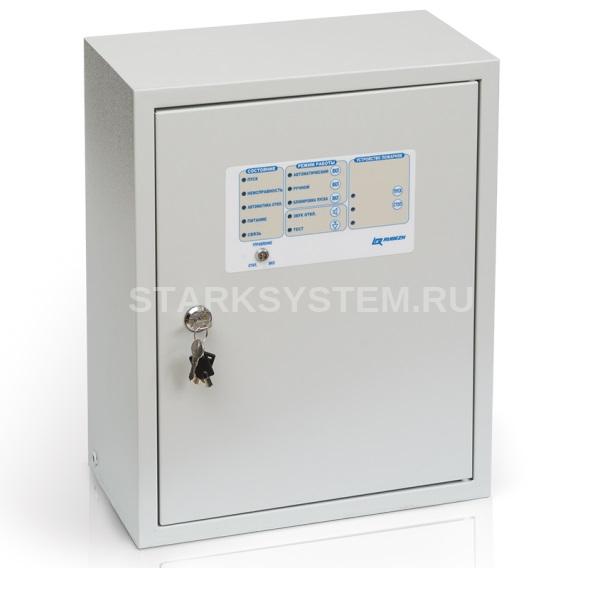

Лицевая сторона ШУ
Внутреннее устройство ШУ
- Контроллер
- Вводной автоматический выключатель
- Контактор
- Клеммы для подключения внешних цепей
- Звуковой сигнализатор
- Переключатель УПРАВЛЕНИЕ
- Плата индикации
Выбор типа управления ШУН/В прот.R3 осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».
Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему резисторы из комплекта поставки. Резисторы должны подключаться в непосредственной близости от датчиков.
Подключение внешних цепей к ШУН/В прот.R3, в зависимости от выбранного типа устройства управления, представлено в таблице:
| Назначение цепи | Номер клеммной колодки(обозначение на электрической принципиальной схеме)
|
| ввод 400В фаза А (питание шкафа) | X1.1
|
| ввод 400В фаза В (питание шкафа) | X1.2
|
| ввод 400В фаза С (питание шкафа) | X1.3
|
| ввод 400В фаза А (питание двигателя) | X1.4
|
| ввод 400В фаза В (питание двигателя) | X1.5
|
| ввод 400В фаза С (питание двигателя) | X1.6
|
| ввод 400В N (нейтральный проводник, питание шкафа) | X1.7
|
| ввод 400В PE (защитный проводник) | X1.8
|
| Вход 1* | X1.9
|
| Вход 1* | X1.10
|
| Вход 2* | X1.12
|
| Вход 2* | X1.13
|
| Вход 3* | X1.15
|
| Вход 3* | X1.16
|
| неисправность (НЗ), (0,5A 230VAC; 0,5A 30VDC) | X1.24
|
| неисправность (НЗ), (0,5A 230VAC; 0,5A 30VDC) | X1.25
|
| неисправность (НР), (0,5A 230VAC; 0,5A 30VDC) | X1.26
|
| неисправность (НР), (0,5A 230VAC; 0,5A 30VDC) | X1.27
|
| АЛС вход | X1.91
|
| АЛС вход | X1.92
|
| АЛС выход | X1.94
|
| АЛС выход | X1.95
|
*В зависимости от назначения шкафа:
ШУН/В прот.R3 в варианте дренажного насоса:
X12.9 – Датчик низкого уровня
X12.10 – Датчик низкого уровня
X12.12 – Датчик высокого уровня
X12.13 – Датчик высокого уровня
X12.15 – Датчик аварийного уровня
Х12.16 – Датчик аварийного уровня
ШУН в варианте жокей насоса:
X12.9 – Датчик работы пуск/стоп
X12.10 – Датчик работы пуск/стоп
ШУН/В прот.R3 в варианте пожарного насоса:
X12.9 – датчик выхода на рабочий режим
X12.10 – датчик выхода на рабочий режим
X12.12 – кнопки ДУ пуск/стоп
X12.13 – кнопки ДУ пуск/стоп
ШУН/В прот.R3 в варианте вентилятора:
X12.9 – датчик выхода на рабочий режим
X12.10 – датчик выхода на рабочий режим
X12.12 – кнопки ДУ пуск/стоп
X12.13 – кнопки ДУ пуск/стоп
Технические характеристики Рубеж ШУН/В-0,18-00-R3
- Модель: ШУН/В-0,18-00-R3
- Тип: шкаф управления пожарный
- Назначение: насос/вентилятор
- Трёхфазная электросеть
- Мощность электродвигателя: 0,18 кВт
- Силовые элементы автоматики Dekraft
- Адресный протокол R3
- Рабочее напряжение сети: 400 (+40/–60) В
- Номинальная частота 50 ±1 Гц
- Собственная потребляемая мощность от сети, не более: 100 ВА
- Тип системы заземления (выбирается при помощи перемычки): TN-C/ТN-S
- Степень защиты оболочки: IP 31 (IP 54 по требованию заказчика)
- Габаритные размеры: 510 х 410 х 250 мм
- Масса, не более: 12 кг
- Средний срок службы, не менее: 10 лет
- Рабочий диапазон температур: от -25 до +55°С
