Описание Сигма-ИС БЗЛ-02 IP65

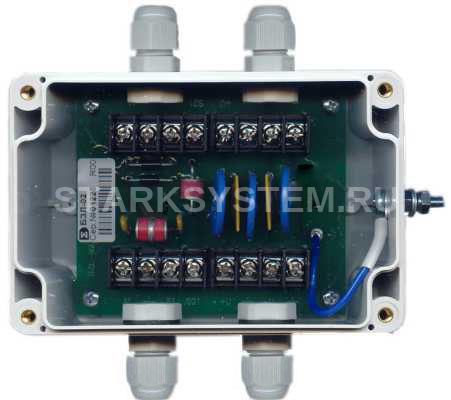

Блок защиты линии Сигма-ИС БЗЛ-02 IP65 предназначен для использования в линиях связи и цепях питания систем связи, охранной и пожарной сигнализации. Блок защиты линии защищает линии связи и цепей питания от воздействия импульсных помех большой энергии, наведенных в линиях связи и цепях питания при грозовых, коммутационных и других воздействиях. Блок рассчитан на работу в составе приборов приемно-контрольных охранно-пожарных ППКОП 01059-250-1 «Р-07-3», ППКОП 01059-255-2 «Р-07-4», ППКОПУ 01059-1000-3 «Р-08», ППКОП 01059-100-4 «Р-060» и других линиях и системах связи. По степени защиты от воздействия окружающей среды исполнение IP65.
Технические характеристики Сигма-ИС БЗЛ-02 IP65
- Технические характеристики канала защиты СУ
- Тип защищаемой линии линия связи интерфейса RS-485, шлейф сигнализации до 12В, линия питания до 24В
- Скорость передачи данных, бит/с, не более 19200
- Емкость «линия связи (А, В) – сигнальная земля», пф, не более 700
- Емкость «линия связи (А, В) – защитная земля», пф, не более 30
- Проходное сопротивление канала, Ом, не более 6
- Максимальное рабочее напряжение «линия связи (А, В) – сигнальная земля», В, не более 16
- Максимальный ток линий связи (А, В), А, не более 0,3
- Максимальный разрядный ток «линия связи (А, В)- защитная земля» (импульс 8/20 мкс), кА, не более 12
- Напряжение пробоя разрядника (постоянное напряжение), В 90±20%
- Технические характеристики канала защиты цепи вторичного источника питания
- Тип защищаемой линии цепи вторичного источника питания
- Напряжение питания, В, не более 30
- Ток, А, не более 5
- Вносимое сопротивление, Ом, не более 0,1
- Технические характеристики БЗЛ
- Диапазон рабочих температур, С -40…+85
- Относительная влажность воздуха при температуре + 25 С, не более 95%
- Габаритные размеры, мм, не более 140x130x60
- Масса, кг, не более 0,3
- Минимальный диаметр подключаемого кабеля (по внешней изоляции), мм 1
- Максимальный диаметр подключаемого кабеля (по внешней изоляции), мм 7
