Сигма-ИС БЗЛ-03 "Рубикон"

Описание Сигма-ИС БЗЛ-03 "Рубикон"

Сигма-ИС БЗЛ-03 «Рубикон»

Сигма-ИС БЗЛ-03 «Рубикон» предназначен для:

• гальванической развязки отдельных участков линии связи интерфейса RS-485;
• увеличения максимальной длины линии связи интерфейса RS-485 с автоматическим переключением направления передачи;
• ветвления линии связи БЦП и СУ.

  Сигма-ИС БЗЛ-03 «Рубикон» рассчитан на совместную работу с прибором приемно-контрольным ППКОПУ 01059-1000-3 «Р-08», ППК "Рубикон", ППКОП 01059-100-4 «Р-060», ППКОП «Р-07-3»По степени защиты от воздействия окружающей среды исполнение БРЛ-03 IP20, IP65.БРЛ-03К - климатическое исполнение.

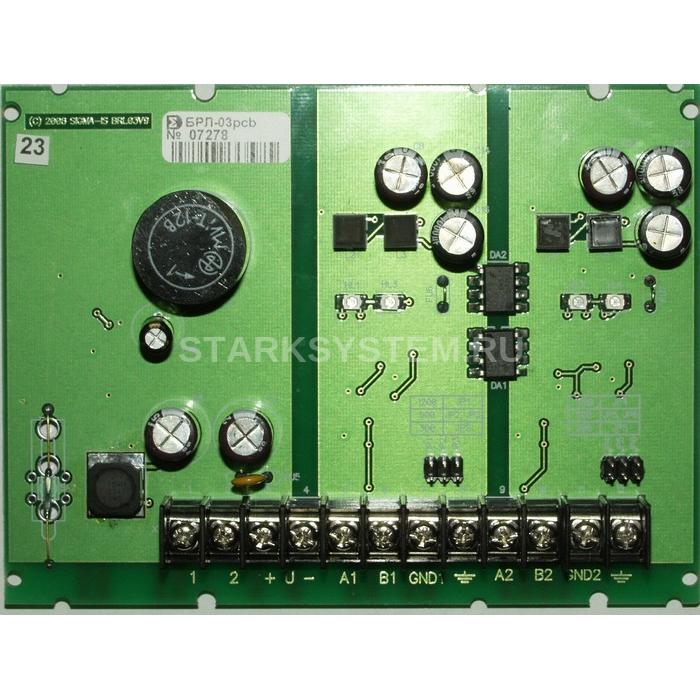

  Схема Сигма-ИС БЗЛ-03 «Рубикон»



  Технические характеристики Сигма-ИС БЗЛ-03 "Рубикон"

  • Напряжение питания от источника постоянного тока, В 10..28
  • Собственный ток потребления, мА, не более 100
  • Максимальная длина линии связи, м 1200
  • Максимальная скорость передачи данных, кб/с 250
  • Максимальное число сетевых устройств, подключаемых к каждому выходу 128
  • Диапазон рабочих температур, °С: -исполнение IP20 -10...+50 -исполнение IP65 -40...+50 -исполнение К -50...+50
  • Габаритные размеры, мм, не более: -исполнение IP20 165 x 110 x 31 -исполнение IP65 193 х 143 х 55
  • Масса, кг, не более 0,4
