Сигма-ИС БЗЛ-03К

Описание Сигма-ИС БЗЛ-03К

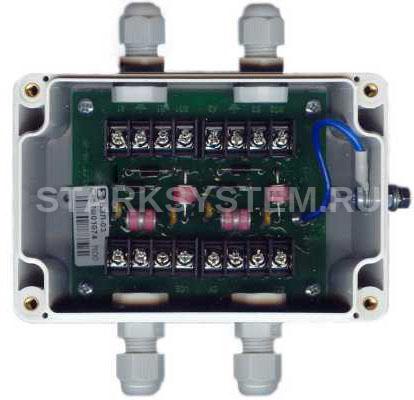

Сигма-ИС БЗЛ-03К - блок защиты линии в климатическом исполнении предназначен для использования в линиях связи и цепях питания систем связи, охранной и пожарной сигнализации. Блок защиты линии защищает линии связи и цепей питания от воздействия импульсных помех большой энергии, наведенных в линиях связи и цепях питания при грозовых, коммутационных и других воздействиях.

БЗЛ-01 рассчитан на работу в составе приборов приемно-контрольных охранно-пожарных ППКОП 01059-250-1 «Р-07-3», ППКОП 01059-255-2 «Р-07-4», ППКОПУ 01059-1000-3 «Р-08», ППКОП 01059-100-4 «Р-060» и других линиях и системах связи. По степени защиты от воздействия окружающей среды исполнение IP65.

Технические характеристики Сигма-ИС БЗЛ-03К

• Технические характеристики канала защиты СУ
• Тип защищаемой линии линия связи интерфейса RS-485, шлейф сигнализации до 12В
• Скорость передачи данных, бит/с, не более 19200
• Емкость «линия связи (А, В) – сигнальная земля», пф, не более 700
• Емкость «линия связи (А, В) – защитная земля», пф, не более 30
• Проходное сопротивление канала, Ом, не более 6
• Максимальное рабочее напряжение «линия связи (А, В) – сигнальная земля», В, не более 16
• Максимальный ток линий связи (А, В), А, не более 0,3
• Максимальный разрядный ток «линия связи (А, В)- защитная земля» (импульс 8/20 мкс), кА, не более 12
• Напряжение пробоя разрядника (постоянное напряжение), В 90±20% Технические характеристики БЗЛ:
• Диапазон рабочих температур, - 50 .. + 50 С.
• Относительная влажность воздуха при температуре + 25 С, не более 95%
• Габаритные размеры, мм, не более 140x130x60
• Масса, кг, не более 0,3 Минимальный диаметр подключаемого кабеля (по внешней изоляции), мм 1 Максимальный диаметр подключаемого кабеля (по внешней изоляции), мм 7
