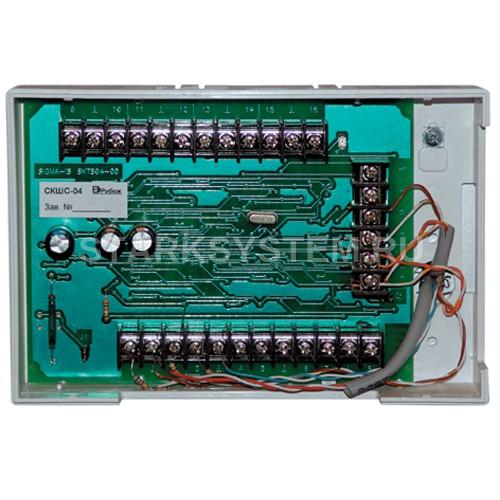

Сигма-ИС СКШС-04 IP20

Описание Сигма-ИС СКШС-04 IP20

Сетевой контроллер шлейфов сигнализации Сигма-ИС СКШС-04 IP20 рассчитан на совместную работу с прибороми приемно-контрольными ППКОПУиВ «Р-09», ППКОПУ 01059-1000-3 «Р-08», ППКОП 01059-100-4 «Р-060». Контроллер осуществляет адресацию шлейфа сигнализации и выдает сигнал «Неисправность» при коротком замыкании шлейфа сигнализации. По степени защиты от воздействия окружающей среды исполнение IP20.

Применение Сигма-ИС СКШС-04 IP20

• для приема электрических сигналов тревожных сообщений от автоматических охранных извещателей с нормально-замкнутыми контактами;
• для контроля исправности шлейфов сигнализации с автоматическим выявлением короткого замыкания;
• для передачи информации о состоянии извещателей и шлейфов в блок центральный процессорный.

Технические характеристики Сигма-ИС СКШС-04 IP20

• Число шлейфов, подключаемых к одному контроллеру 16
• Сопротивление проводов шлейфа (с выносным резистором), Ом 600…800
• Линия связи Симметричная экранированная витая пара
• Интерфейс связи с БЦП RS-485
• Максимальная протяженность линии связи с БЦП, м 1200
• Напряжение питания от источника постоянного тока, В 10…28
• Выдает сигнал «Неисправность» при снижении напряжения питания до, В, менее 8,5
• Ток потребления, мА, не более 40
• Диапазон рабочих температур, °С: -10…+50
• Габаритные размеры, мм, не более: 165 x 110 x 33
• Масса, кг 0,35
