Эридан ККВ-07е-Ех-А-Р1-Т-БК1 тройниковая

Код товара: 1459320
Розн. цена: 6 426 руб
Ваша цена: 6 426 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание Эридан ККВ-07е-Ех-А-Р1-Т-БК1 тройниковая

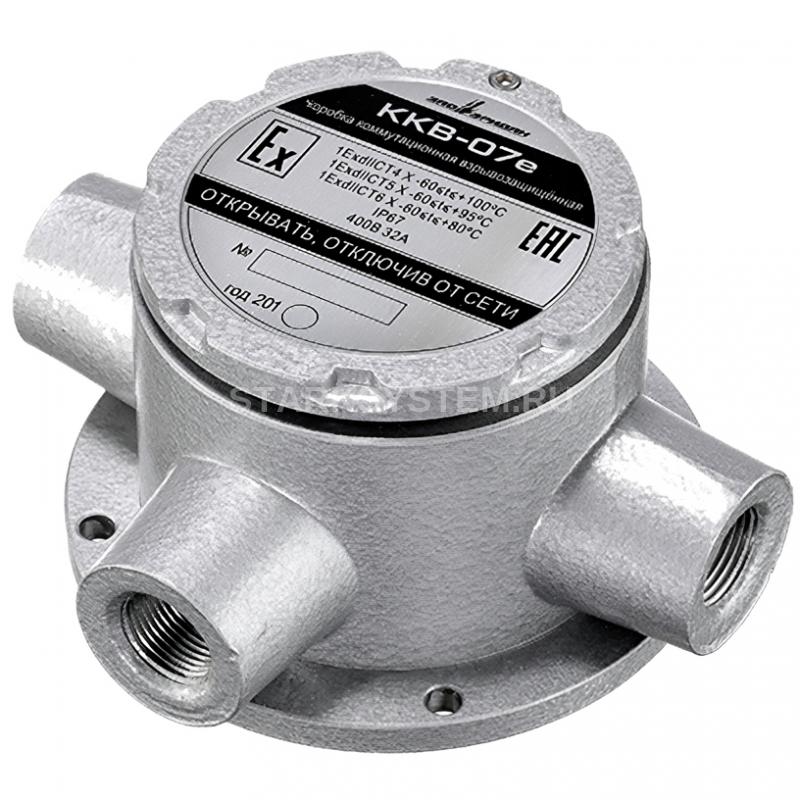

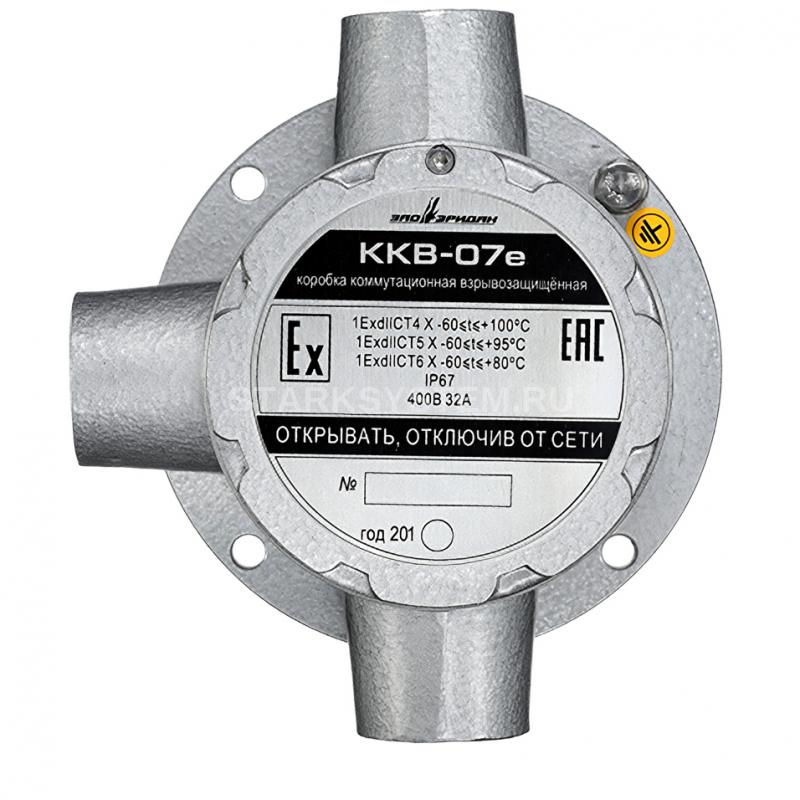

ККВ-07е-Ех-А-Р1-Т - коммутационная коробка взрывозащищенная тройниковая.

Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Коробки взрывозащищенные ККВ-07е-Ех-А-Р1 выпускаются в следующих вариантах:

  • ККВ-07е-Ех-А-Р1-Т — коробка коммутационная взрывозащищенная тройниковая;
  • ККВ-07е-Ех-А-Р1-У — коробка коммутационная взрывозащищенная угловая;
  • ККВ-07е-Ех-А-Р1-П — коробка коммутационная взрывозащищенная проходная;
  • ККВ-07е-Ех-А-Р1-К — коробка коммутационная взрывозащищенная крестообразная;

Отличительные особенности:

  • маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х
  • герметичный взрывозащищенный корпус IP67;
  • температура эксплуатации от - 60°С до +100°С;
  • полезный внутренний объем 200 см³
  • может использоваться для взрывозащиты адресных меток помещаемых внутрь.
Коммутационная коробка ККВ-07е внесен в номенклатурный Справочник МТР ОАО «Газпром». Коды МТР Газпром для продукции АО Эридан



Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка
ШТ1/2"/ ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
ШТ3/4"/ ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
ШТ1"/ ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
ШТ20/ ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
ШТ25/ ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВБ12/ КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВБ17/ КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВБУ14/ КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВБУ18/ КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВБУ22/ КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВБМ20/ КВБМ20-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВБМ25/ КВБМ25-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВМ15/ КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВМ20/ КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВМ25/ КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВО10/ КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
КВО14/ КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
ЗГ/ ЗГ-Н Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)



Технические характеристики Эридан ККВ-07е-Ех-А-Р1-Т-БК1 тройниковая

Технические характеристики

Ех-маркировка для взрывоопасных пылевых сред Ex tb IIIС Т80°C..T100​°C Db Х
Ех-маркировка для взрывоопасных газовых сред 1Еx db IIC T4..Т6 Gb X
Сечение зажимаемых проводов, мм² 0,08 - 2,5
Коммутируемый ток, А, не более 32
Напряжение, В, не более 400
Температура эксплуатации коробок,°С от - 60 до + 100
Масса, кг, не более 2,0
Назначенный срок службы, лет, не менее 10



Размеры коробок

ККВ-07е-Ех-А-Р1-Т
Исполнение коробки С кабельными вводами Со штуцерами
L1, мм L2, мм L1, мм L2, мм
ККВ-07е-Ех-А-Р1-П 250 120 208 120
ККВ-07е-Ех-А-Р1-У 185 185 164 164
250 185 208 164
ККВ-07е-Ех-А-Р1-К 250 250 208 208



Комплектация коробок

КККВ-07е-Ех-А-Р1-Т
Наименование Количество на изделие Примечание
ККВ-07е-Ех-А-Р1-П ККВ-07е-Ех-А-Р1-УККВ-07е-Ех-А-Р1-К
коробка 1 1 1 1

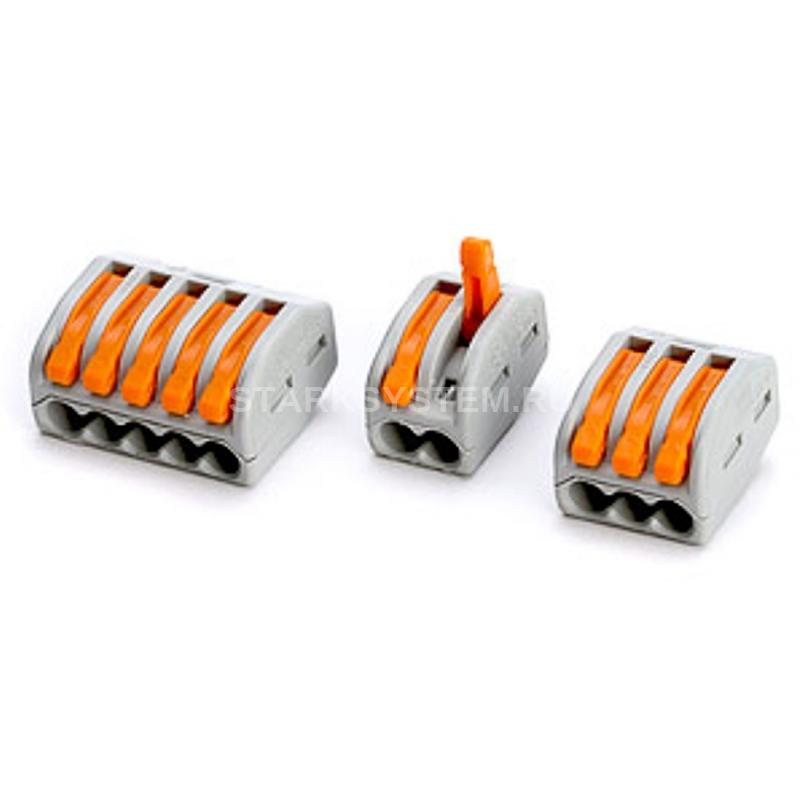

соединительные клеммы WAGO         По заказу (не для ККВ-07-е-А)
на 2 проводника 5 5 * *
на 3 проводника * * 5 *
на 5 проводников * * * 5
клеммный ключ WAGO 1 1 1 1 для ККВ-07-е-А
кольцо уплотнительное d8мм для кабелей Ø6-8 мм d10мм для кабелей Ø8-10 мм 2 2 2 2 3 3 4 4
спец. ключ для крышки 1 1 1 1 На упаковку
ключ шестигранный 1 1 1 1
дюбель, саморез 3 3 3 3

* возможность комплектации оговаривается при заказе

Полезный внутренний объем
