Эридан ККВ-07е-Ех-А-Р1-У-БК1 угловая
Код товара: 1459321
Розн. цена: 6 018 руб
Ваша цена: 6 018 руб
Оборудование
адаптировано для
Российских условий
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
на все товары
Описание
Описание Эридан ККВ-07е-Ех-А-Р1-У-БК1 угловая

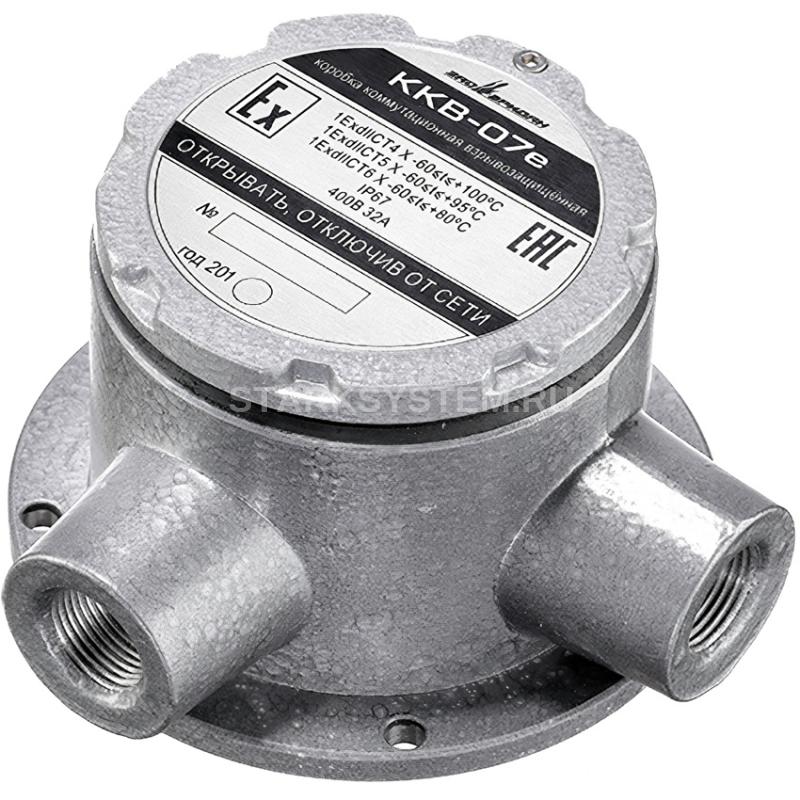

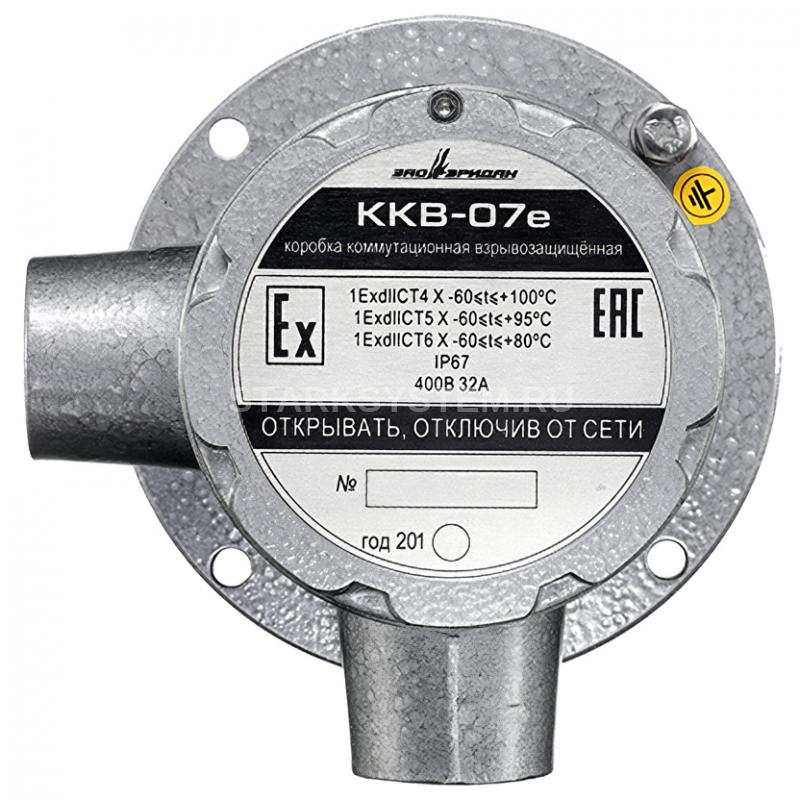

ККВ-07е-Ех-А-Р1-У коробка коммутационная взрывозащищенная угловая
Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Коробки ККВ-07е выпускаются в следующих вариантах:
- ККВ-07е-Ех-А-Р1-У — коробка коммутационная взрывозащищенная угловая;
- ККВ-07е-Ех-А-Р1-П — коробка коммутационная взрывозащищенная проходная;
- ККВ-07е-Ех-А-Р1-Т — коробка коммутационная взрывозащищенная тройниковая;
- ККВ-07е-Ех-А-Р1-К — коробка коммутационная взрывозащищенная крестообразная;
Отличительные особенности:
- маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х
- герметичный взрывозащищенный корпус IP67
- температура эксплуатации от - 60°С до +100°С
- полезный внутренний объем 200 см³
- может использоваться для взрывозащиты адресных меток помещаемых внутрь
 |
Коммутационная коробка ККВ-07е внесен в номенклатурный Справочник МТР ПАО «Газпром». Коды МТР Газпром для продукции АО Эридан |
Варианты кабельных вводов (приобретается отдельно):
 .jpg) |
ШТ1/2"/ ШТ1/2"-Н | Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ШТ3/4"/ ШТ3/4"-Н | Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ШТ1"/ ШТ1"-Н | Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ШТ20/ ШТ20-Н | Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ШТ25/ ШТ25-Н | Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБ12/ КВБ12-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБ17/ КВБ17-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБУ14/ КВБУ14-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБУ18/ КВБУ18-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБУ22/ КВБУ22-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБМ20/ КВБМ20-Н | Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБМ25/ КВБМ25-Н | Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВМ15/ КВМ15-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВМ20/ КВМ20-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВМ25/ КВМ25-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВО10/ КВО10-Н | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВО14/ КВО14-Н | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ЗГ/ ЗГ-Н | Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
Технические характеристики Эридан ККВ-07е-Ех-А-Р1-У-БК1 угловая
Технические характеристики
| Ех-маркировка для взрывоопасных пылевых сред | Ex tb IIIС Т80°C..T100°C Db Х |
| Ех-маркировка для взрывоопасных газовых сред | 1Еx db IIC T4..Т6 Gb X |
| Сечение зажимаемых проводов, мм² | 0,08 - 2,5 |
| Коммутируемый ток, А, не более | 32 |
| Напряжение, В, не более | 400 |
| Температура эксплуатации коробок,°С | от - 60 до + 100 |
| Масса, кг, не более | 2,0 |
| Назначенный срок службы, лет, не менее | 10 |
Размеры коробок
| Исполнение коробки | С кабельными вводами | Со штуцерами | ||
| L1, мм | L2, мм | L1, мм | L2, мм | |
| ККВ-07е-Ех-А-Р1-П | 250 | 120 | 208 | 120 |
| 185 | 185 | 164 | 164 | |
| ККВ-07е-Ех-А-Р1-Т | 250 | 185 | 208 | 164 |
| ККВ-07е-Ех-А-Р1-К | 250 | 250 | 208 | 208 |
Комплектация коробок
| Наименование | Количество на изделие | Примечание | |||
| ККВ-07е-Ех-А-Р1-П | ККВ-07е-Ех-А-Р1-УККВ-07е-Ех-А-Р1-Т | ККВ-07е-Ех-А-Р1-К | |||
| коробка | 1 | 1 | 1 | 1 | |

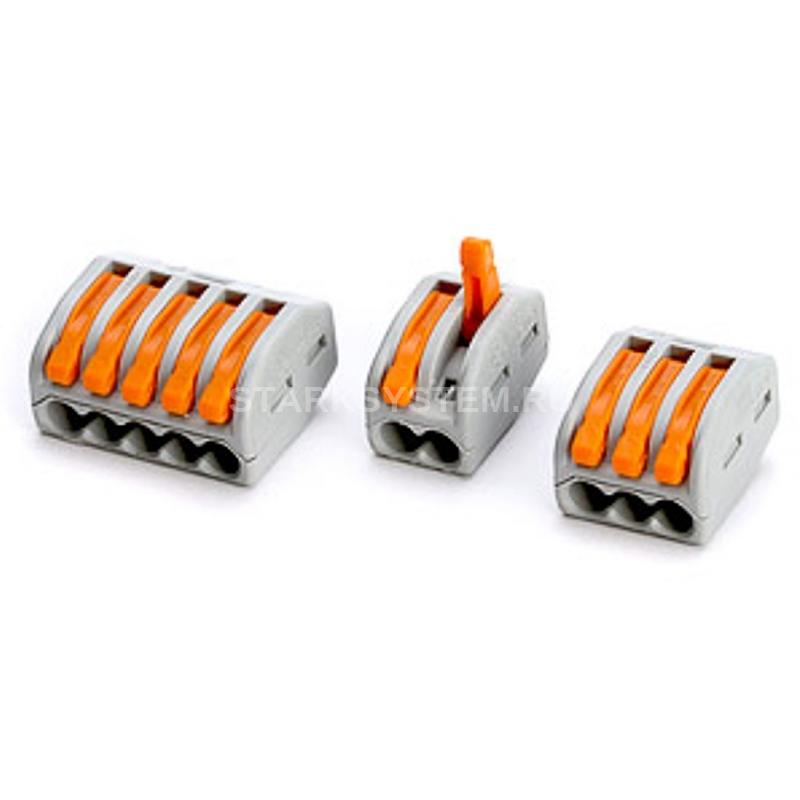

| соединительные клеммы WAGO | По заказу (не для ККВ-07-е-А) | ||||
| на 2 проводника | 5 | 5 | * | * | |
| на 3 проводника | * | * | 5 | * | |
| на 5 проводников | * | * | * | 5 | |
| клеммный ключ WAGO | 1 | 1 | 1 | 1 | для ККВ-07-е-А |
| кольцо уплотнительное d8мм для кабелей Ø6-8 мм d10мм для кабелей Ø8-10 мм | 2 2 | 2 2 | 3 3 | 4 4 | |
| спец. ключ для крышки | 1 | 1 | 1 | 1 | На упаковку |
| ключ шестигранный | 1 | 1 | 1 | 1 | |
| дюбель, саморез | 3 | 3 | 3 | 3 | |
* возможность комплектации оговаривается при заказе
Полезный внутренний объем
