Эридан ВС-07е-Ех-ЗИ-230VAC

Описание Эридан ВС-07е-Ех-ЗИ-230VAC

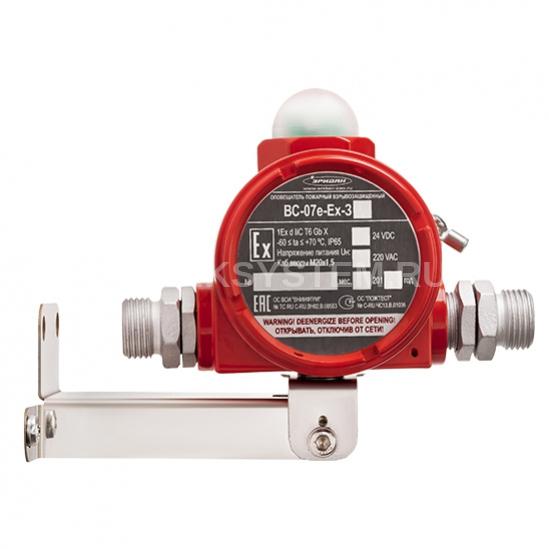

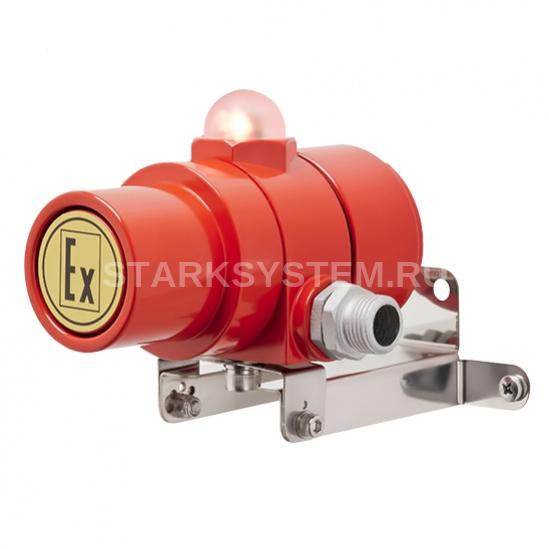

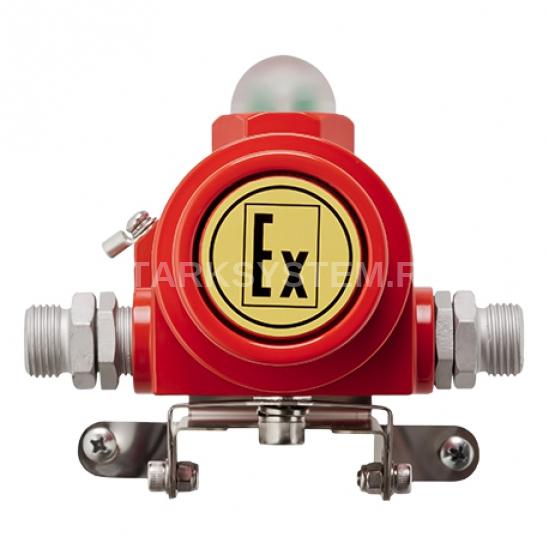

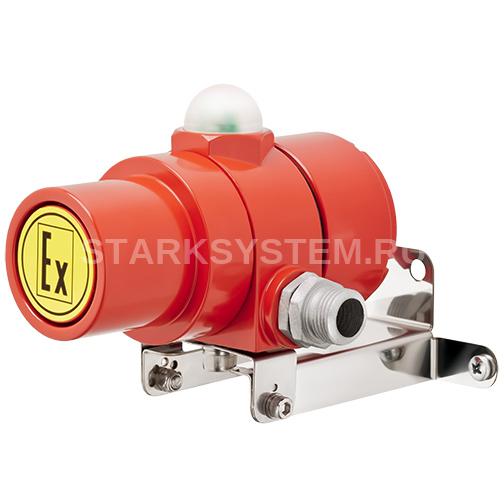

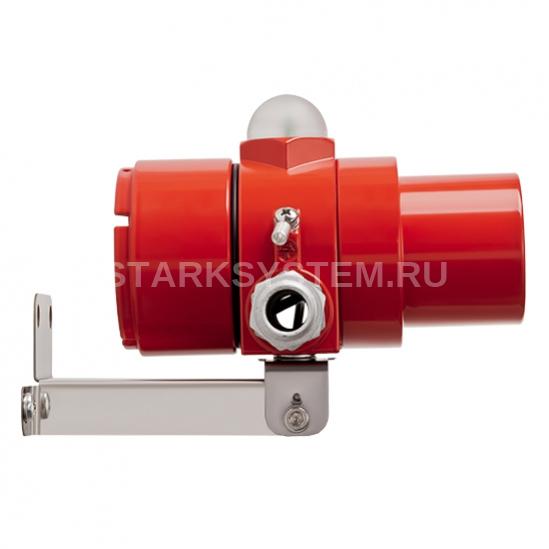

Эридан ВС-07е-Ех-ЗИ-230VAC - оповещатель пожарный взрывозащищенный звуковой со световой индикацией (светозвуковой). Напряжение питания 230В.

ВС-07е-Ех-ЗИ Оповещатель пожарный взрывозащищенный звуковой со световой индикацией (светозвуковой)

Оповещатель ВС-07е-Ех-ЗИ  предназначен для подачи звукового и светового сигналов в системах пожарной и охранной сигнализации, при совместной работе с любыми приемно-контрольными устройствами.

Оповещатель ВС-07е-Ех-ЗИ применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах.

Отличительные особенности:

• эксплуатация в жестких климатических условиях - от -60...+70°С
• предусмотрена возможность контроля цепи питания напряжением обратным питающему
• цвет свечения выбирается потребителем из ряда:
  • дежурный режим (только для оповещателей с питанием 24 В) - красный (К), желтый (Ж), зелёный (З) или синий (С)
  • аварийный режим - красный (К), желтый (Ж)
  • при запросе укажите (цвет дежурного / аварийного  режимов).
• - возможен выбор между мигающим свечением световой функции и постоянным
• - возможно изменение характера звучания — 2 режима
• - подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей

Ключевые характеристики:

• выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
• высокая коррозионная стойкость и пылевлагонепроницаемость IP66
• виброустойчивость (заливка компаундом)

Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка

	ШТ1/2"/ ШТ1/2"-Н	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ3/4"/ ШТ3/4"-Н	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ1"/ ШТ1"-Н	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ20/ ШТ20-Н	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ25/ ШТ25-Н	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ12/ КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ17/ КВБ17-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ14/ КВБУ14-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ18/ КВБУ18-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ22/ КВБУ22-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ20/ КВБМ20-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ25/ КВБМ25-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ15/ КВМ15-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ20/ КВМ20-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ25/ КВМ25-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО10/ КВО10-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО14/ КВО14-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ЗГ/ ЗГ-Н	Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)



Технические характеристики Эридан ВС-07е-Ех-ЗИ-230VAC

маркировка взрывозащиты	1Ех db IIС T6 Gb Х / Ex tb IIIС Т80°C Db Х
напряжение питания*, В	24 (12-28) VDC / 230 (100-245) VAC
потребляемый ток при напряжении 12VDC / 24 VDC / 230 VAC, не более, мА	90 / 120 / 15
звуковое давление на расстоянии (1,00±0,05) м, не менее, дБ	100, 105 (опционально)
тип звукового сигнала – сирена. диапазон частот генерируемого звукового сигнала, кГц	1,0 – 4,5
частота мигания световой функции**, Гц	0,5 - 2
cтепень защиты оболочки, IP	66
температура эксплуатации, °С	- 60... +70
допускаемая продолжительность непрерывной работы в режиме подачи звукового сигнала, не более, час	3
габаритные размеры корпуса оповещателя, без кабельных вводов и кронштейна, не более, мм	95 x 85 x 135
масса оповещателя (без кронштейна и кабельных вводов), не более, кг	1,5
срок службы, не менее, лет	10
гарантийный срок, лет	5
