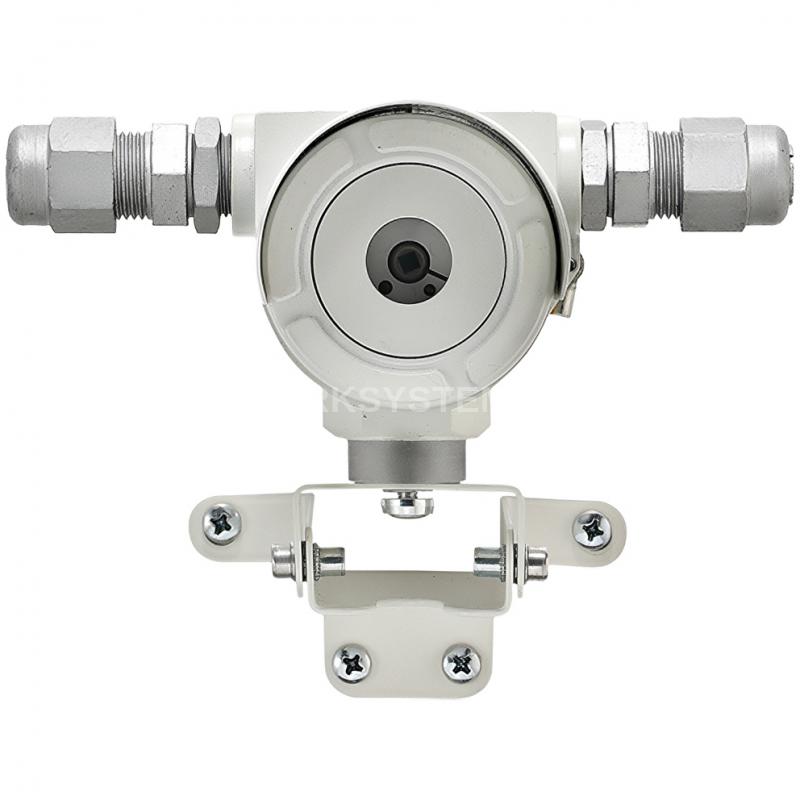

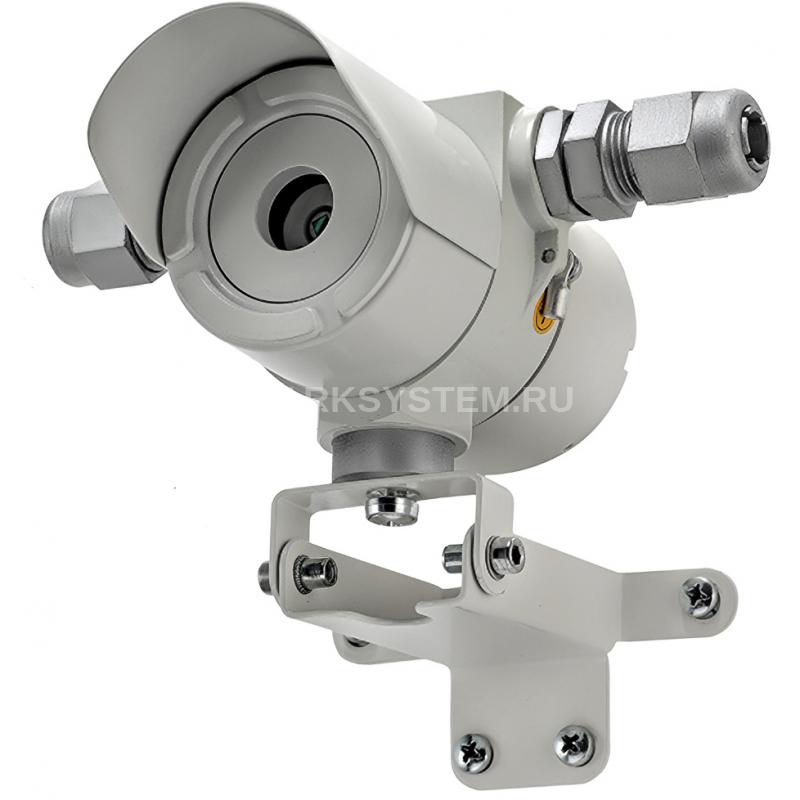

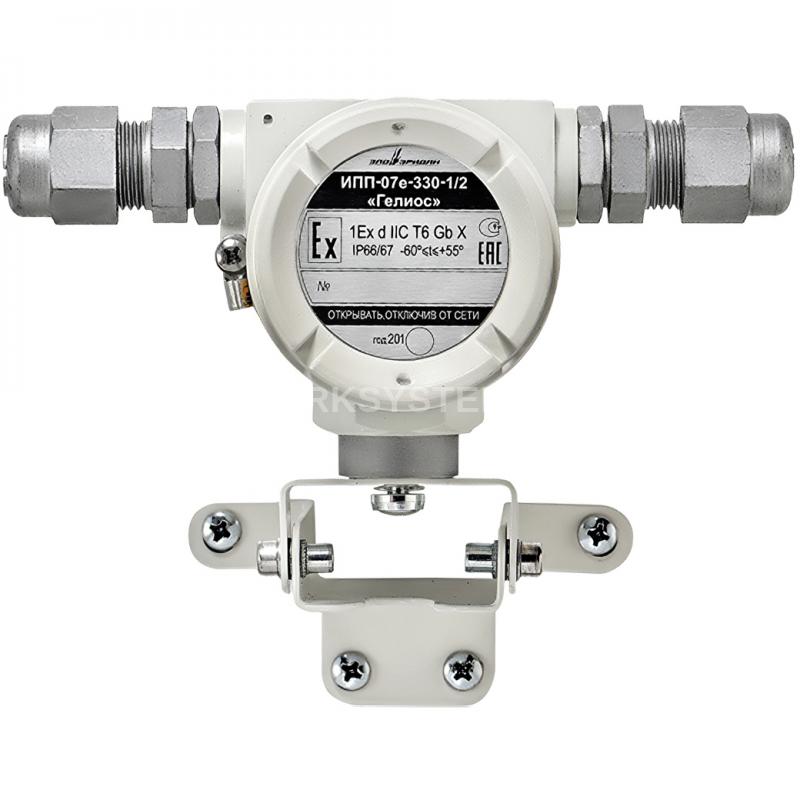

Эридан ИПП-07е-И3-330-1/2 ("Гелиос - 2 ИК" И3)

Описание Эридан ИПП-07е-И3-330-1/2 ("Гелиос - 2 ИК" И3)

Эридан ИПП-07е-И1-330-1/2 ("Гелиос - 2 ИК" И1 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать при наличии в поле его зрения нагретых объектов с температурой поверхности до 250°С.

"Гелиос-2 ИК"  Извещатель пламени пожарный взрывозащищенный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при обнаружении возгораний.

Извещатель пламени взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

ВНИМАНИЕ!  Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

• возможность работы в жестких климатических условиях от -60°С до +55°С
• подключение, как на размыкание цепи, так и на замыкание
• наличие функции контроля загрязненности смотрового окна
• подключение в адресные системы пожарной сигнализации
• возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Извещатель пламени может выпускаться в следующих исполнениях:

• "Гелиос-2 ИК" И1 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне.
• "Гелиос-2 ИК" И2 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать в условиях прямой солнечной засветки до 70000 лк.
• "Гелиос-2 ИК" И3 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать при наличии в поле его зрения нагретых объектов с температурой поверхности до 250°С

Конструкция:

• виброустойчивость (заливка компаундом)
• неокисляющиеся пружинные клеммы WAGO
• выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
• отсутствие механических контактов

Ключевые характеристики:

• высокая пылевлагонепроницаемость IP66, IР67
• контролирует в двух диапазонах ИК-спектра наличие излучения пламени
• для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный

	Извещатель "Гелиос - 2 ИК" внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт. Коды МТР Газпром для продукции АО Эридан
	Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ
	Имеет свидетельство о типовом одобрении Российского Речного Регистра



Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка

	ШТ1/2"/ ШТ1/2"-Н	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ3/4"/ ШТ3/4"-Н	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ1"/ ШТ1"-Н	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ20/ ШТ20-Н	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ25/ ШТ25-Н	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ12/ КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ17/ КВБ17-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ14/ КВБУ14-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ18/ КВБУ18-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ22/ КВБУ22-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ20/ КВБМ20-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ25/ КВБМ25-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ15/ КВМ15-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ20/ КВМ20-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ25/ КВМ25-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО10/ КВО10-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО14/ КВО14-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ЗГ/ ЗГ-Н	Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ОЭ**/ ОЭ-Н	Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

• напряжение в шлейфе, В, 8-28
• максимальный ток потребления, мкА, 50

Технические характеристики Эридан ИПП-07е-И3-330-1/2 ("Гелиос - 2 ИК" И3)

маркировка взрывозащиты	1Ex db IICT6 Gb Ex tb IIIС Т850C Db
напряжение питания, В	8-28
ток, потребляемый извещателем	в дежурном режиме – не более 110 мкА
	в режиме «Пожар» (на размыкание) - не более 250 мкА
условия эксплуатации, °С	от -60 до +55
cтепень защиты оболочки	IP66 / IР67
угол обзора извещателя составляет не менее, °	70°
габаритные размеры извещателя (с козырьком, без кронштейна и кабельных вводов)	87х81х144
масса (без кронштейна и кабельных вводов), не более, кг	0,5
срок службы, не менее, лет	10
гарантийный срок, лет	5



Чувствительность извещателя* "Гелиос - 2 ИК"

Тестовый очаг	Чувствительность, метров / Класс по ГОСТ Р 53325
	По порогу 1	По порогу 2	По порогу 3
ТП-5	25 / 1	17 / 2	12 / 3
ТП-6	17 / 2	12 / 3	8 / 4

*Чувствительность извещателя – расстояние, при котором обеспечивается переход извещателя в режим “Пожар” от воздействия излучения тестовых очагов по ГОСТ Р 53325 за время не более 3 секунд.
