Сигма-ИС БЦП “Р-08” исп.3С

Описание Сигма-ИС БЦП “Р-08” исп.3С

Блок центральный процессорный (БЦП) является управляющим контроллером прибора приемно-контрольного охранно-пожарного и управления ППКОПУ 01059-1000-3 «Р-08» предназначен для построения комплексных систем безопасности, с организацией централизованной или автономной охраны.

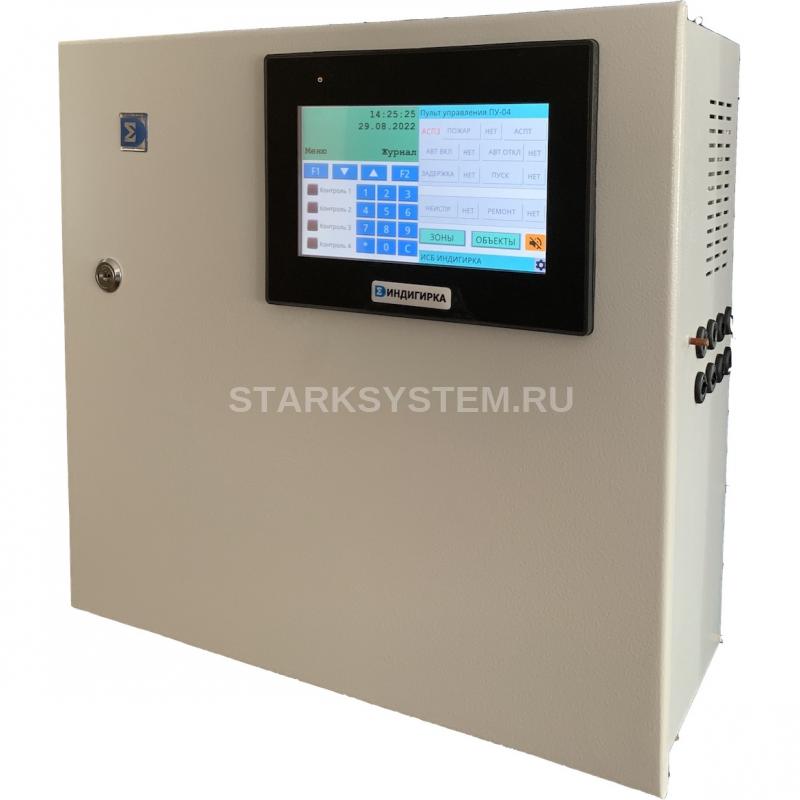

БЦП исп.3С ориентирован на работу в качестве основного контроллера системы. Встроенный пульт управления на базе ПУ-04 для организации операторского интерфейса поста охраны. Встроенный ИБП 24В 5А обеспечивает питание собственного и подключаемого оборудования.

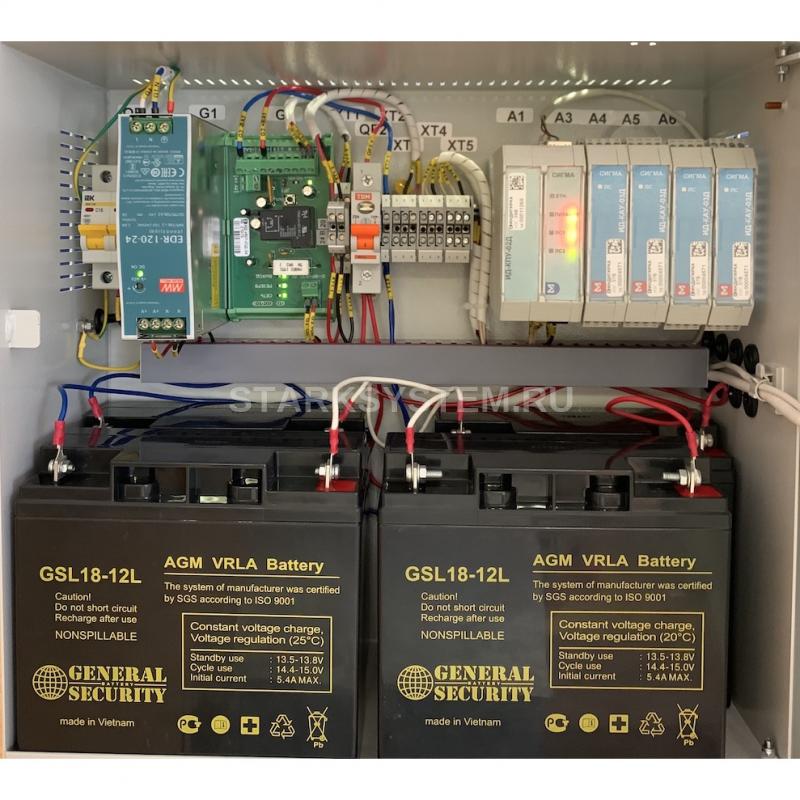

Возможность установки внутри корпуса до 4-х дополнительных функциональных контроллеров ИД-ДИН. Подключение СУ осуществляется по двум линиям связи RS-485, которые могут работать в независимом или кольцевом режиме. Подключение к ПЭВМ осуществляется через интерфейс RS-232 или Ethernet.

Подключение интерфейсных коммуникационных блоков:

БИ-05 – сетевой адаптер WiFi 2.4ГГц БИ-06 – GSM модем 3G/4G БИ-07 – дополнительный Ethernet-адаптер для задач резервирования сети

Технические характеристики Сигма-ИС БЦП “Р-08” исп.3С

Питание БЦП осуществляется от сети переменного тока частотой (50±1) Гц напряжением, В    230±10% Потребляемая мощность встроенного оборудования без учета дополнительных контроллеров, Вт, не более    8 Напряжение питания встроенного ИБП, В    24 Максимальный ток потребления дополнительного установленного или подключенного оборудования, А    4 Отсек для АКБ    4 АКБ исп.1 (17-18 Ач) Встроенный управляющий контроллер    ИД-КПУ-02Д Встроенный пульт управления    ПУ-04 Максимальное количество дополнительно устанавливаемых контроллеров ИД-ДИН в корпус БЦП    4 Линия связи с СУ    RS-485, симметричная витая пара Количество линий связи с СУ    2 Максимальное количество СУ, подключаемых к БЦП    256 (2х128) Время опроса одного СУ, мс    50-70 Максимальная протяженность линии связи БЦП с СУ (без ретрансляторов), м    1200 Скорость обмена с СУ, бод    9600, 19200 Погонная электрическая емкость кабеля линии связи с СУ, пФ/м, не более    50 Волновое сопротивление кабеля линии связи, Ом    120 Рекомендуемое сечение проводов линии связи с СУ, мм2    0,5 Интерфейс связи с ПЭВМ    Ethernet Протокол связи по Ethernet    TCP/IP, UDP Максимальное количество БЦП в сети для совместной работы    32 Интерфейс связи в сети БЦП    Ethernet Протокол связи в сети БЦП    TCP Информационная емкость БЦП (максимальное количество поддерживаемых объектов ТС)    1024 Количество зон (объектов охраны)    1024 Количество кодов ИП (пользователей), хранящихся в конфигурации БЦП    5000 Количество уровней доступа / разрешений    250/1000 Количество временных зон / временных интервалов    250/1000 Количество программ Рубеж Скрипт    100 Количество инструкций Рубеж Скрипт    1000 Размер энергонезависимого журнала событий    4000 Размер энергонезависимого журнала тревог    500 Время технической готовности БЦП после включения:     в штатном режиме, с, не более    20 после нарушения конфигурации, с, не более    30 Степень защиты корпуса    IP30 Габаритные размеры БЦП, ШхВхГ, мм, не более:    420x390x175 Масса БЦП, кг, не более    7
