Сигма-ИС АРмини исп.08

Описание Сигма-ИС АРмини исп.08

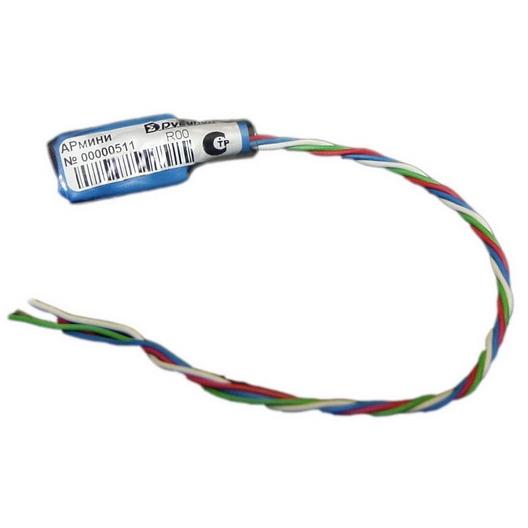

Сигма-ИС АРмини исп.08 адресный расширитель. Для промышленных и специальных объектов. Предназначен для работы в двухпроводном адресном шлейфе БЦП исп.7 или в адресном шлейфе сетевого контроллера СКАУ-03, подключаемого по интерфейсу RS-485 к БЦП исп.8. Обеспечивает возможность для подключения к адресному ШС безадресных извещателей с выходом типа «сухой контакт» или аналогичными. АРмини обеспечивает подключение двух безадресных шлейфов.

Сигма-ИС АРмини исп.08 обеспечивает в неадресном шлейфе:

• постоянный контроль сопротивления шлейфа в двух направлениях
• раздельный контроль до 4-х извещателей
• контроль обрыва и короткого замыкания шлейфа
• работу как с нормально разомкнутыми так и с нормально замкнутыми извещателями

Сигма-ИС АРмини исп.08 позволяет дистанционно задавать:

• значения резисторов контроля шлейфа и каждого извещателя
• время интеграции шлейфа
• режим контроля в каждом направлении (2 раздельно контролируемых извещателя, несколько извещателей с различением сработки одного или 2-х и более, 1 или несколько извещателей без различения количества сработавших)
• контроль в двух направлениях или в одном
• тип извещателей (НР/НЗ)

Имеет один светодиодный индикатор красного цвета, расположенный под изоляционным покрытием. Сигма-ИС АРмини исп.08 осуществляет постоянный двусторонний обмен данными с контроллером адресного шлейфа, что позволяет:

• контролировать наличие связи
• считывать состояние параметров АР-мини, в том числе значение сопротивления шлейфа в обоих направлениях
• дистанционно задавать основные параметры работы АР-мини (в т.ч. границы сопротивлений шлейфа)
• вне очереди передавать сигнал тревоги при выходе значения сопротивления шлейфа за заданные пределы.

Схема Сигма-ИС АРмини исп.08

Технические характеристики Сигма-ИС АРмини исп.08

• Электропитание от адресного шлейфа
• Ток потребления, не более, мА 0,2
• Сопротивление проводов безадресного ШС, не более, Ом 100
• Сопротивление изоляции проводов безадресного ШС, не менее, кОм 20
• Степень защиты оболочки по ГОСТ 14254 IP30
• Диапазон рабочих температур, °С минус 40...+60
• Габаритные размеры, мм 98x58x32
• Масса, кг, не более 0,01
