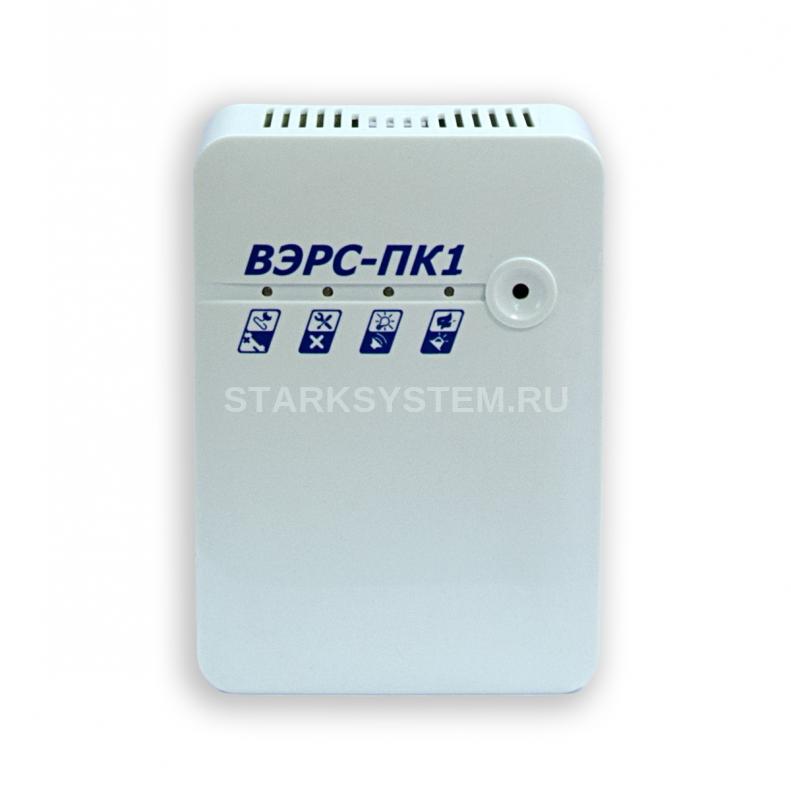

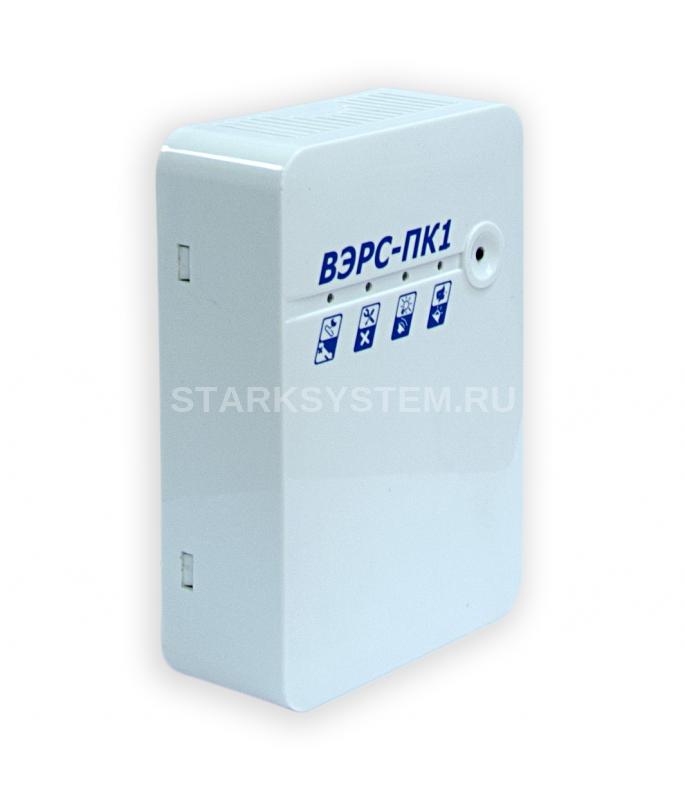

ВЭРС-ПК1ТМ-01 версия 3.2

Описание ВЭРС-ПК1ТМ-01 версия 3.2

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК1ТМ-01 версия 3.2 в комплекте с считывателем и ключами Touch Memory обеспечивает:

• Контроль шлейфа сигнализации (ШС) с подключенными к нему охранными или пожарными извещателями со световой индикацией его состояния;
• Выдача извещений: “ПОЖАР/ТРЕВОГА”, “НЕИСПРАВНОСТЬ” с помощью реле ПЦН;
• Управление звуковым и световым оповещателями.

Основные характеристики ВЭРС-ПК1ТМ-01 версия 3.2

• Соответствие ГОСТ Р 53325-2012;
• Преимущественная регистрация и передача на ПЦН извещения о тревоге или пожаре по отношению к другим сигналам;
• Возможность включения в один ШС активных ДИП и пассивных ПИ;
• Резервированный встроенный источник питания, автоматический переход на питание от аккумулятора (аккумуляторная батарея 1,2 А*ч) при пропадании напряжения сети 220В с включением соответствующей индикации и без выдачи ложных извещений во внешние цепи, а при наличии напряжения сети - обеспечение его заряда;
• Сохранение всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при восстановлении питания.

Возможности и особенности ВЭРС-ПК1ТМ-01 версия 3.2:

• Малые габаритные размеры;
• Возможность подключения внешнего РИП;
• Программирование задержки включения звукового оповещателя (от 0 до 60 сек.);
• Программиирование времени взятия охранных ШС (от 0 до 120 сек);
• Взятие охранного ШС по тактике «с открытой дверью»;
• Программирование задержки восстановления ДИП, питающегося от пожарного ШС;
• Возможность автовозврата в режим охраны из режима тревоги, для охранного ШС;
• Управление ключами Touch Memory (в исполнении "ВЭРС-ПК1ТМ-01" считыватель и ключи в комплекте);
• Контроль целостности цепи подключения считывателя ТМ.

Технические характеристики ВЭРС-ПК1ТМ-01 версия 3.2

• Количество ШС, подключаемых к прибору, шт 1
  Питание прибора:
• от сети переменного тока частотой (50±1) Гц: 220+10%-40%
• от аккумулятора: 12±15%
  Максимальная мощность, потребляемая прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме и режиме «ПОЖАР/ТРЕВОГА» от сети переменного тока, ВА, не более 5
• Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме пожарного ШС от внутреннего резервного аккумулятора, А, не более 0,05
• Напряжение, выдаваемое прибором на внешнюю нагрузку, В 12±2
  Максимальный ток нагрузки выходов (электронных ключей) для подключения выносных оповещателей (рабочее напряжение 12В), А, не более:
• звуковых оповещателей (при наличии встроенного аккумулятора) 0,7
• ключ светового оповещателя 0,3
  Время разряда аккумулятора (заряженного до напряжения 13,8В) до напряжения 10В при пропадании сети, ч, не менее:
• в дежурном режиме пожарного ШС, без внешней нагрузки 24
• при полной нагрузке 5

• Напряжение на аккумуляторе, при котором отключается прибор, В 10...10,2
  Напряжение на клеммах для подключения ШС, В:
• в дежурном режиме и токе нагрузки не более 3 мА 18,5...19
• при разомкнутом состоянии ШС 21...26
  Сопротивление утечки между проводами ШС, кОм, не менее:
• для охранного ШС 20
• для пожарного ШС 50

• Сопротивление выносного резистора (установлены в монтажном блоке), кОм 7,5±5 %
• Максимальное сопротивление ШС без учета сопротивления выносного элемента, Ом, не более 220
• Время реакции на нарушение шлейфа, не более, мс 50, 300, 3000
• Длительность звучания выносного звукового оповещателя в режиме «/ТРЕВОГА», мин 5
• Число электронных ключей (proxi-карт), записываемых в память прибора, не более, шт 254
• Параметры переключаемой группы контактов реле для передачи сигналов на ПЦН =24В;2А~120В;2А
  Условия эксплуатации:
• диапазон рабочих температур, °С -30...+50
• относительная влажность при температуре окружающего воздуха 25°С до 98 %
  Конструкция прибора не предусматривает его использование в условиях агрессивных сред, токопроводящей пыли, а также во взрывоопасных помещениях.

• Габаритные размеры прибора, мм, не более 116х164х49
• Масса прибора без аккумулятора, кг, не более 0,34
