ЦМО ШТВ-1-18.7.6-43АА

Описание ЦМО ШТВ-1-18.7.6-43АА

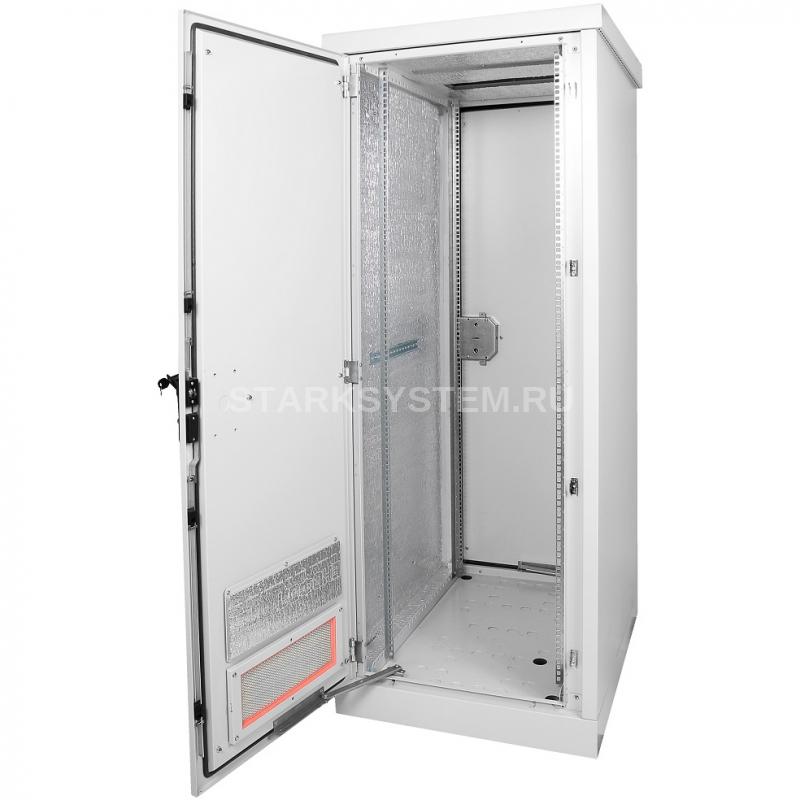

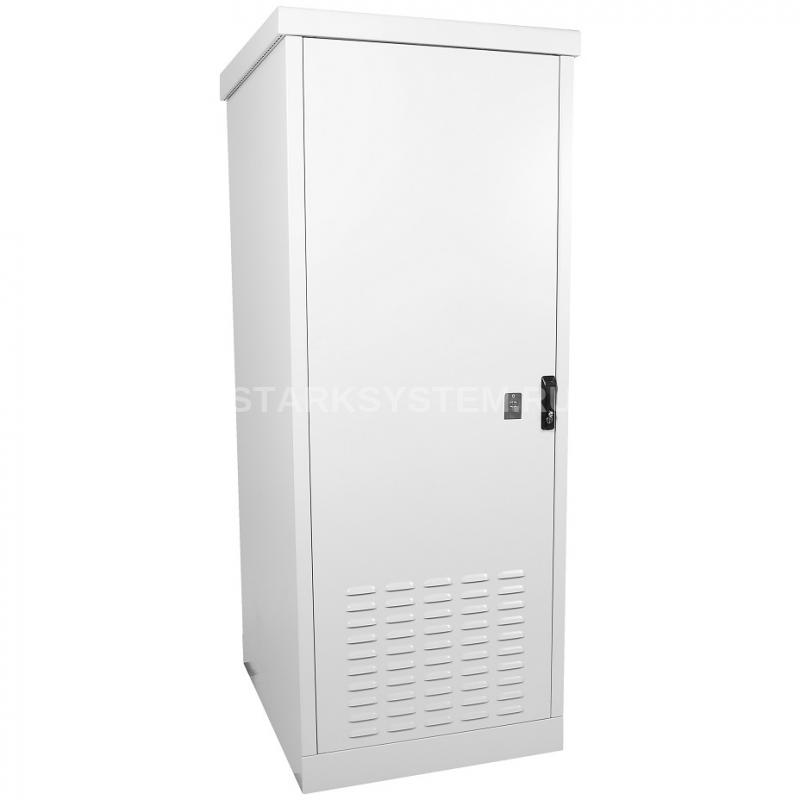

Шкаф ЦМО ШТВ-1-18.7.6-43АА уличный всепогодный напольный состоит из телекоммуникационного отсека, который может быть разделен на 2 (снизу – аккумуляторный) при помощи дополнительной полки (в комплект поставки не входит).

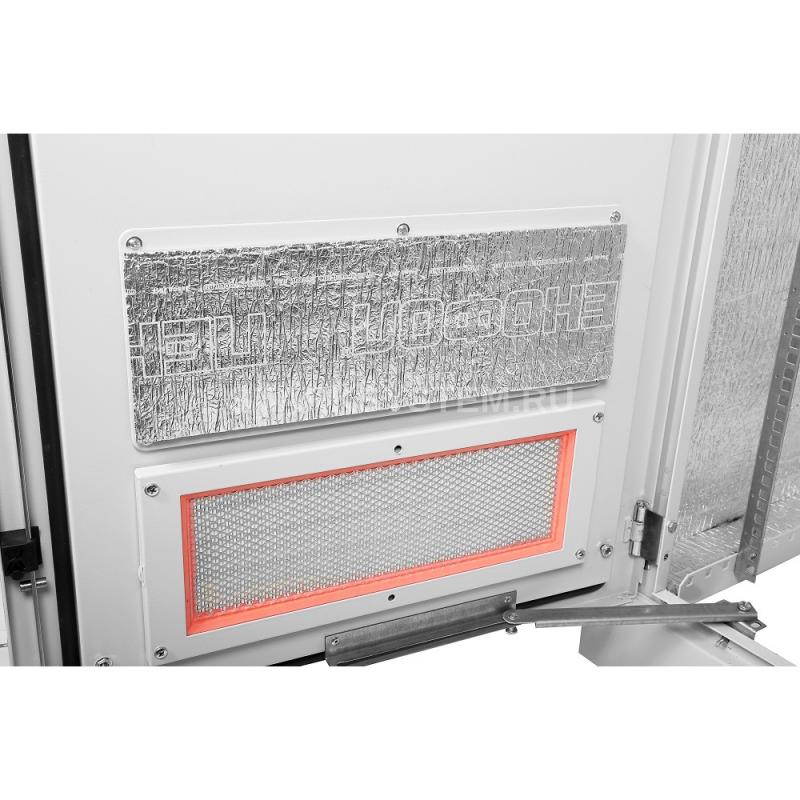

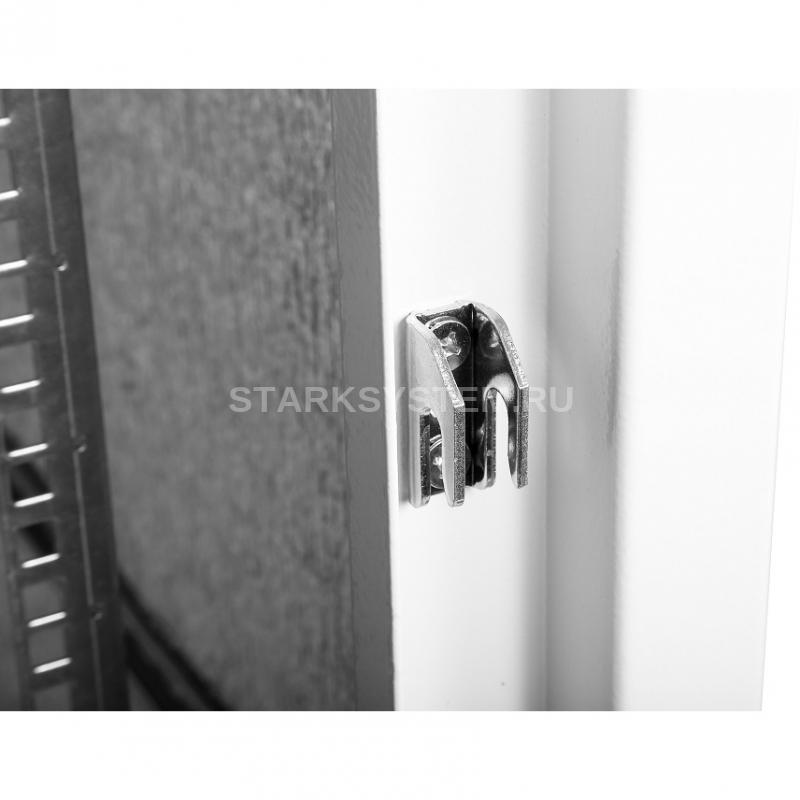

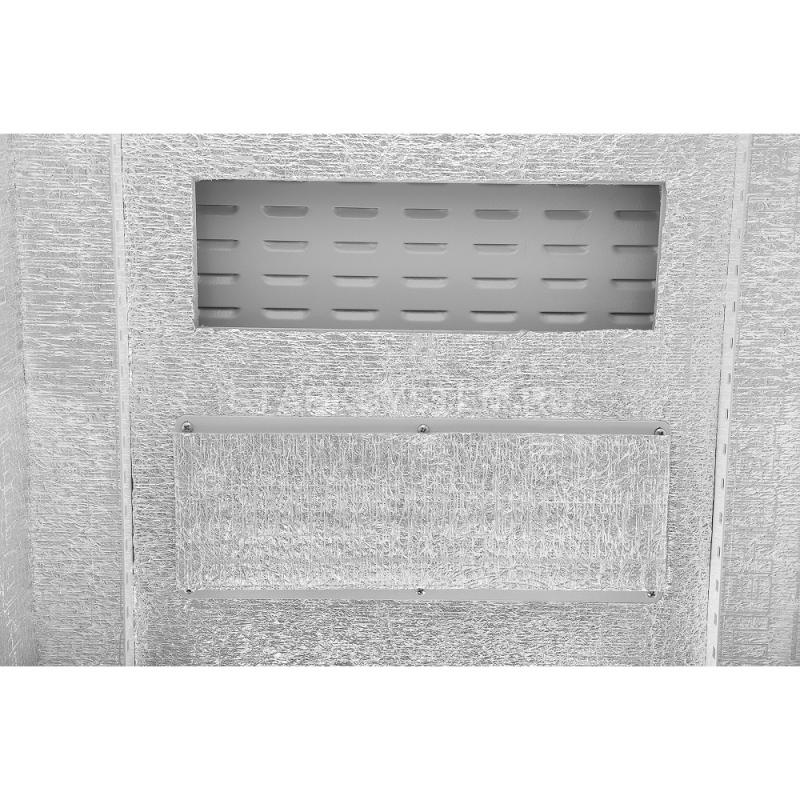

Шкаф ЦМО ШТВ-1-18.7.6-43АА изготовлен из листовой стали толщиной до 2мм., внутри покрыт термоизоляционным материалом. В комплект поставки входит утеплитель, который необходимо наклеить на основание внутри каркаса после прокладки проводов. В крыше каркаса и на передней двери предусмотрены вентиляционные окна, которые могут быть закрыты заглушками либо в них могут быть установлены фильтры и вентиляторы серии МВ-400-х. Двери выполнены из стали 2мм, могут быть перевешены для изменения стороны открытия.

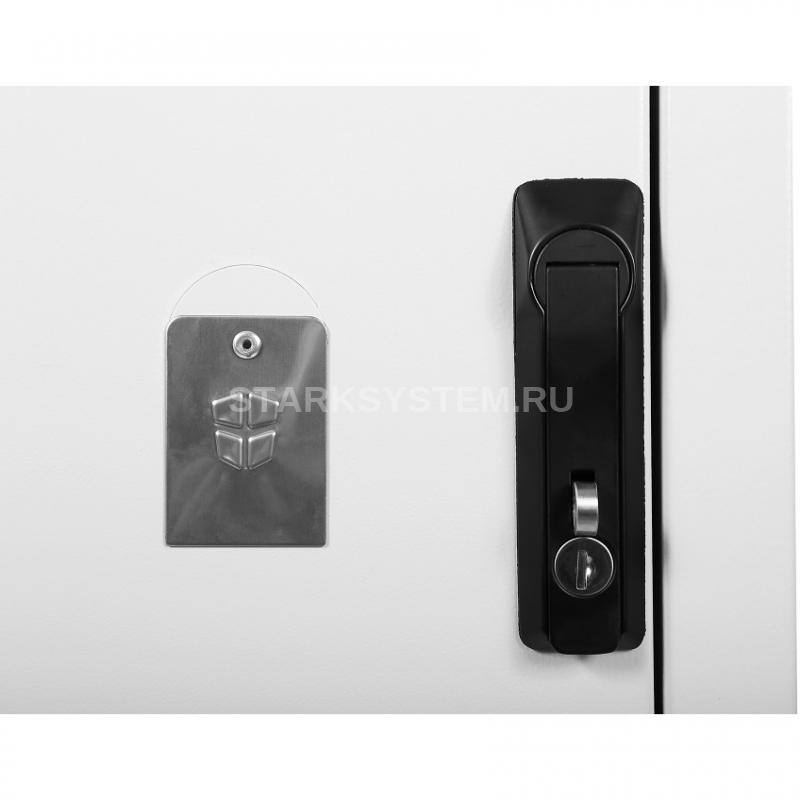

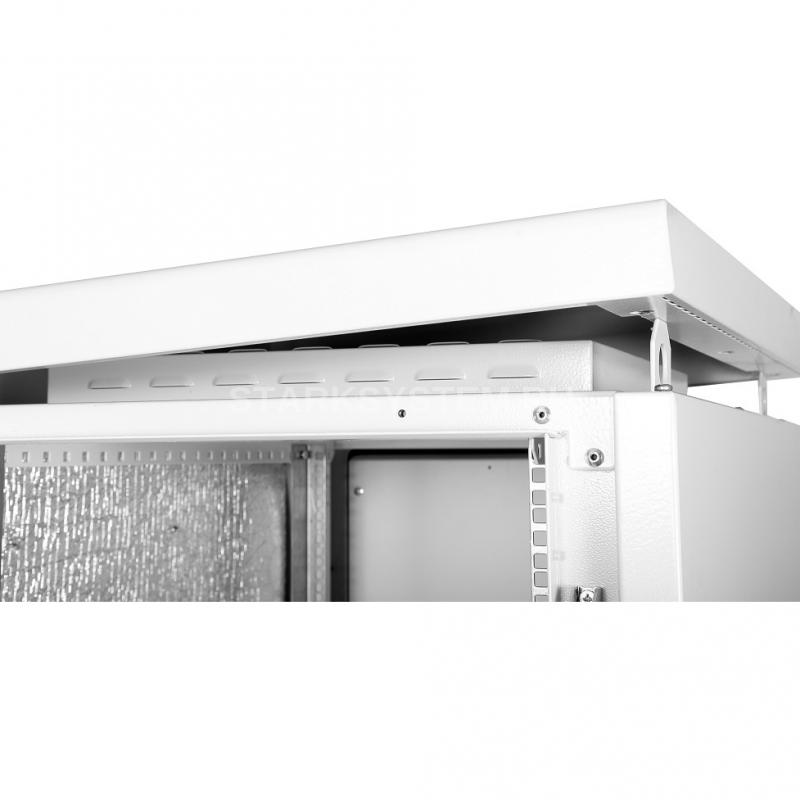

На дверь можно установить дополнительный антивандальный замок и полку для документов (в комплект поставки не входит). Вместо двери можно становить стенку (в комплект поставки не входит). Передняя дверь имеет жалюзи для обеспечения вентиляции. Крыша шкафа съёмная, имеет небольшой уклон и систему «антикапля», что не позволяет воде скапливаться на шкафу и отводит воду без попадания её на уплотнитель шкафа – дверь не примерзает в холодный период года. Под крышей имеются транспортировочные уши, которые позволяют поднимать шкаф на требуемую высоту либо транспортировать его с применением спец. устройств. Вместо стандартной крыши можно установить крышу с выдвижным козырьком (в комплект поставки не входит). Цоколь шкафа высотой 100мм, съёмный и может быть заменен на цоколь 300мм либо 600мм с окнами для доступа к проводам (в комплект поставки не входит). Фиксация шкафа к подготовленному основания осуществляется через 4 втулки М12 в основании шкафа.

Вид климатического исполнения У2 по ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от минус 50 С до плюс 45 С и относительной влажности не более 80% при 20 С.

Аксессуары и дополнительные комплектующие

Данная позиция может быть снабжена необходимыми аксессуарами и дополнительными комплектующими, предназначенными для организации креплений аппаратуры, оптимизации разводки и коммутации кабелей и других целей.

Горизонтальные блоки розеток Rem-10

• R-10-8S-V-440-Z Блок розеток Rem-10 без шнура с выкл., 8 Sсhuko, вход IEC 60320 C14, 10A, алюм., 19"
• R-10-9S-I-440-ZБлок розеток Rem-10 без шнура с инд., 9 Sсhuko, вход IEC 60320 C14, 10A, алюм., 19"
• R-10-7S-FI-440-ZБлок розеток Rem-10 без шнура с фил. и инд., 7 Sсhuko, вход IEC 60320 C14, 10A, алюм., 19"

Полки

• ТСВ-45Полка перфорированная выдвижная с телескопическими направляющими, глубина 450 мм
• МС-20Полка перфорированная консольная 2U, глубина 200 мм
• МС-30Полка перфорированная консольная 2U, глубина 300 мм
• МС-40Полка перфорированная консольная 2U, глубина 400 мм
• СВ-45Полка перфорированная, глубина 450 мм

Модули вентиляторные

• R-FAN-2TМодуль вентиляторный, 2 вентилятора с терморегулятором
• R-FAN-2JМодуль вентиляторный, 2 вентилятора, колодка
• Модуль вентиляторный, 2 вентилятора, колодка, чёрный
• R-FAN-3TМодуль вентиляторный, 3 вентилятора с терморегулятором
• R-FAN-3JМодуль вентиляторный, 3 вентилятора, колодка
• Модуль вентиляторный, 36-48 DC, 2 вентилятора с терморегулятором, колодка
• Модуль вентиляторный, 36-48 DC, 2 вентилятора, колодка
• Модуль вентиляторный, 36-48 DC, 3 вентилятора с терморегулятором, колодка
• Модуль вентиляторный, 36-48 DC, 3 вентилятора, колодка
• R-FAN-F-IP21Фильтр (170 x 425) для вентиляторов R-FAN
• R-FAN-F-IP55Фильтр (170 x 425) пылезащищенный IP55 для вентиляторов R-FAN

Уголки опорные (направляющие)

• УО-45Комплект уголков опорных (направляющие) для напольных шкафов, глубина 450 мм, нагрузка до 100 кг.

Прочие аксессуары

• R-LED-220 Панель осветительная светодиодная
• Панель осветительная светодиодная 36-48 АС/36-48 DC

Нагреватели

• HG140-100WНагреватель 100 Вт полупроводниковый Rem, 220В
• HG140-150WНагреватель 150 Вт полупроводниковый Rem, 220В
• Нагреватель 250 Вт полупроводниковый Rem, 220 В с вентилятором
• Нагреватель 400 Вт полупроводниковый Rem, 220 В с вентилятором

Терморегуляторы/Гигростаты

• Гигростат
• KTO 011-2Терморегулятор (термостат) для нагревателя (-10/+50С)
• ZR 011Терморегулятор (термостат) сдвоенный (–10/+50С)

Прочие аксессуары

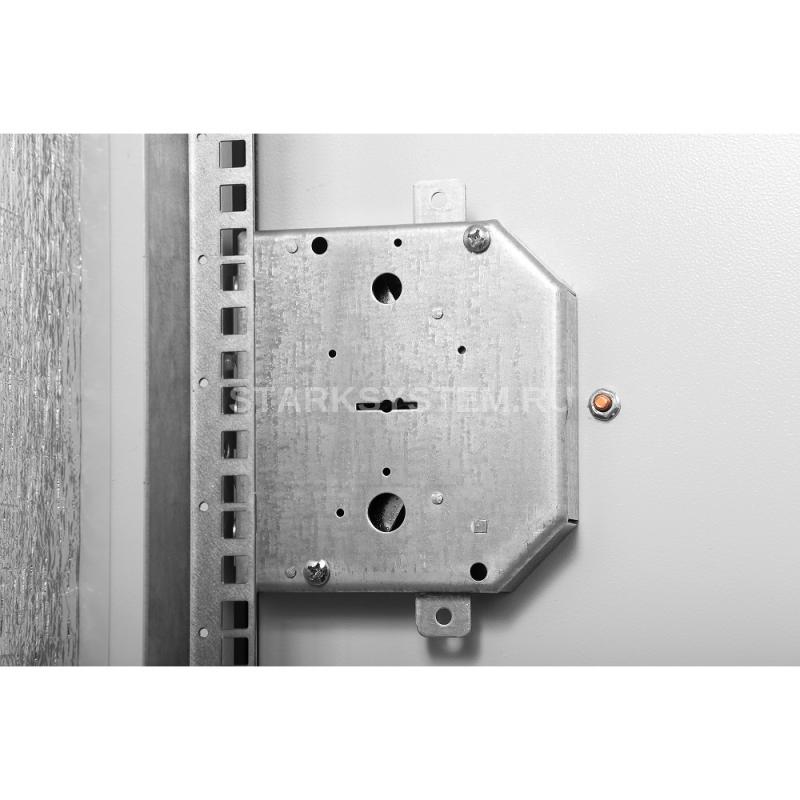

• ШТВ-12-36-АЗамок антивандальный дополнительный для напольных шкафов серии ШТВ
• Замок-ШТВ-18-36-ИЗамок для напольных шкафов серии ШТВ высотой 18-36U, индивидуальные ключи
• Замок-ШТВ-18-36-УЗамок для напольных шкафов серии ШТВ высотой 18-36U, универсальные ключи
• Комплект юнитовых направляющих (2 шт) для шкафов серии ШТВ-1/2 высотой 18U
• Оцинкованный цоколь (основание) для ШТВ-1 (В300 x Ш700 x Г600)
• ПМ-19-18Панель монтажная оцинкованная высотой 18U
• Полка откидная для документов на дверь для шкафов серии ШТВ-1/2

Прочие аксессуары для шкафов EMS

• Полка приборная раздвижная 19" глубинной 400-600 мм. для шкафов серии EMS глубиной 600-800 мм.

Технические характеристики ЦМО ШТВ-1-18.7.6-43АА

• Артикул ШТВ-1-18.7.6-43АА
• Код номенклатуры 30144560100
• Высота, U 18
• Высота, мм 1040
• Ширина, мм 745
• Глубина, мм 630
• Высота крыши, мм 800
• Высота цоколя, мм 100
• Цвет Серый RAL 7035
• Распределенная нагрузка, кг 800
• Вес изделия, кг 96
• Полезная глубина 19" отсека, мм 520
• IP защита IP 65, с установленным кондиционером или вентилятором IP 54
