ЦМО ШТВ-1-18.7.6-43АА-Т1-МС1

Описание ЦМО ШТВ-1-18.7.6-43АА-Т1-МС1

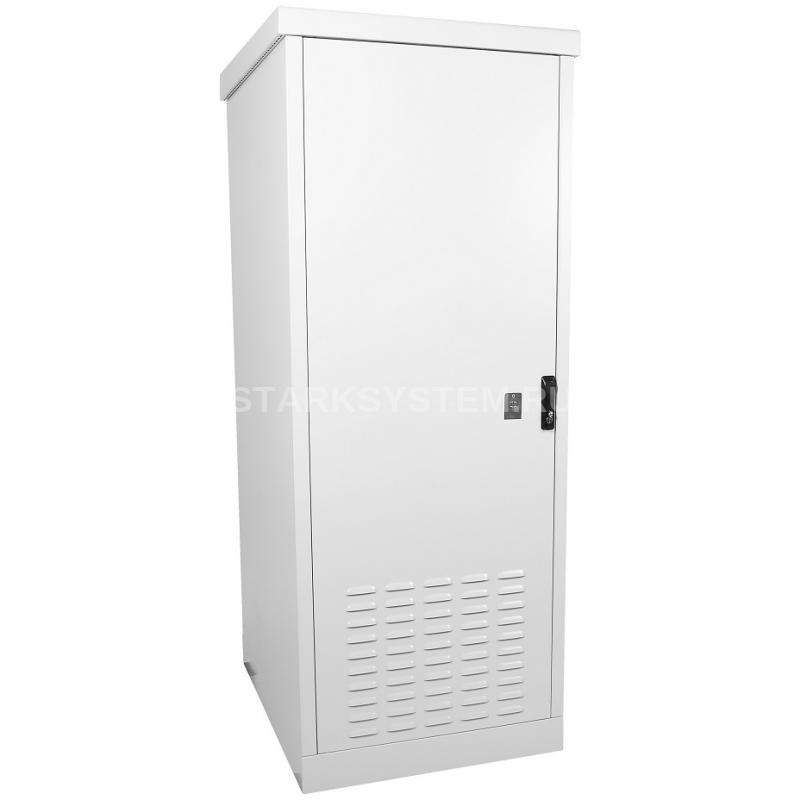

ЦМО ШТВ-1-18.7.6-43АА-Т1-МС1 - шкаф всепогодный напольный 18U (Ш700 × Г600), комплектация Т1 с контроллером MC1 и датчиками.

Укомплектованные шкафы серии ШТВ-1-Т1-MC1 представляют собой готовое решение с системой мониторинга и контроля микроклимата, обеспечивают защиту от воздействия окружающей среды и несанкционированного доступа. Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254, не ниже IP54.

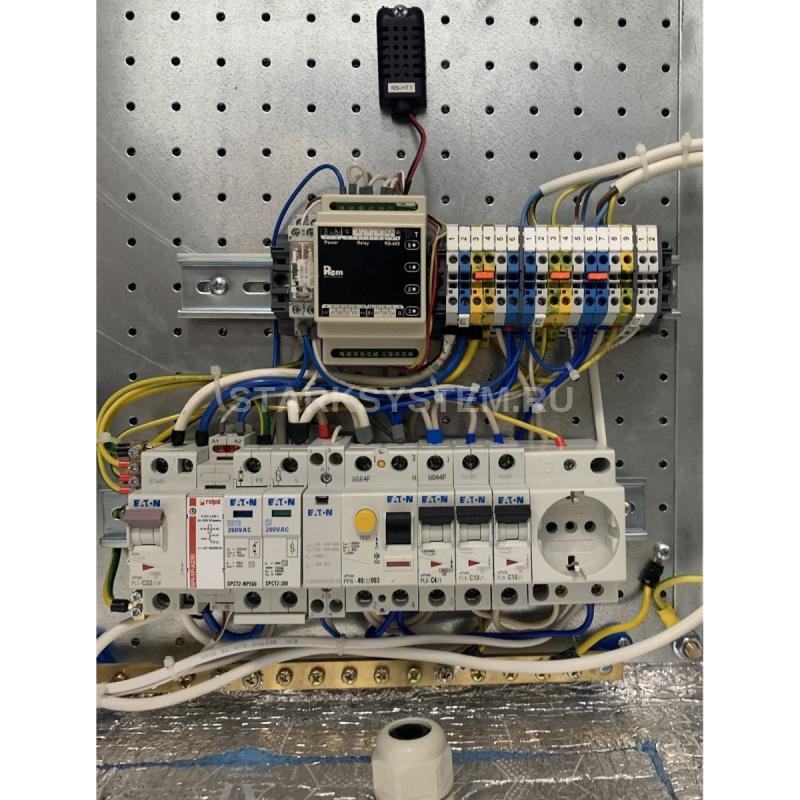

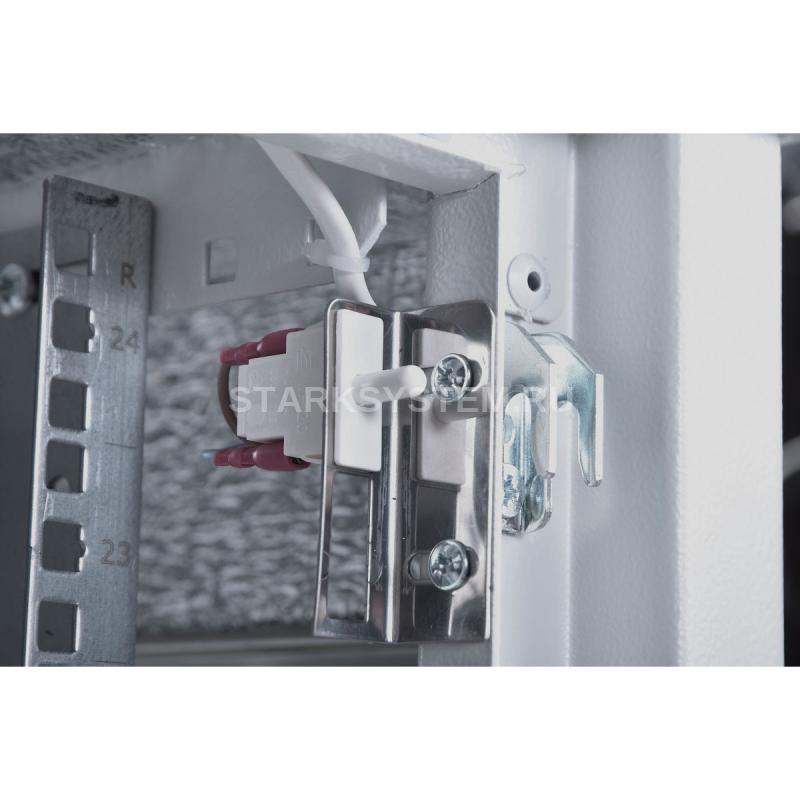

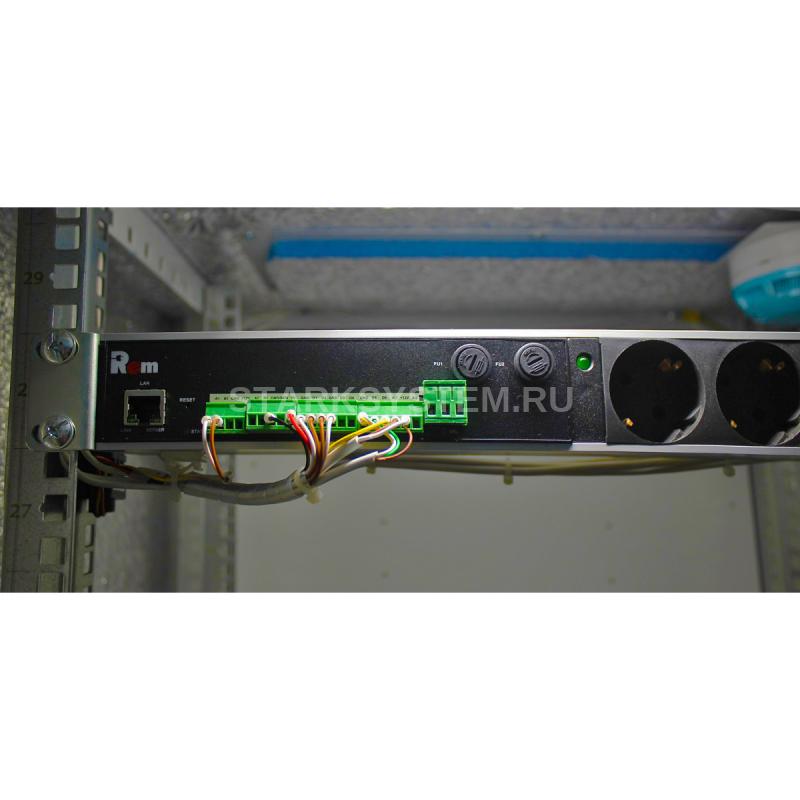

Система мониторинга включает установленные в шкафу контроллер Rem-MC1 со встроенным датчиком удара, датчик открытия двери, цифровой датчик влажности и температуры RS-HT1, датчик дыма, датчик протечки. Цифровой модуль Rem-MC-DMTH поддерживает заданную температуру и влажность в установленных параметрах круглый год, а также для обеспечения работы подключаемого активного оборудования в заданном диапазоне температуры и влажности предусматриваются функции "холодного" и "горячего" старта, по предельным значениям температуры и "влажного старта" по предельному значению влажности.

В основании шкафа предусмотрены отверстия для ввода кабелей. В комплект поставки входят два кабельных ввода с гайкой М32 (типа MG32A-25G), 10 резиновых заглушек для отверстий под ввод кабеля, а также набор для блокировки задней двери изнутри шкафа.

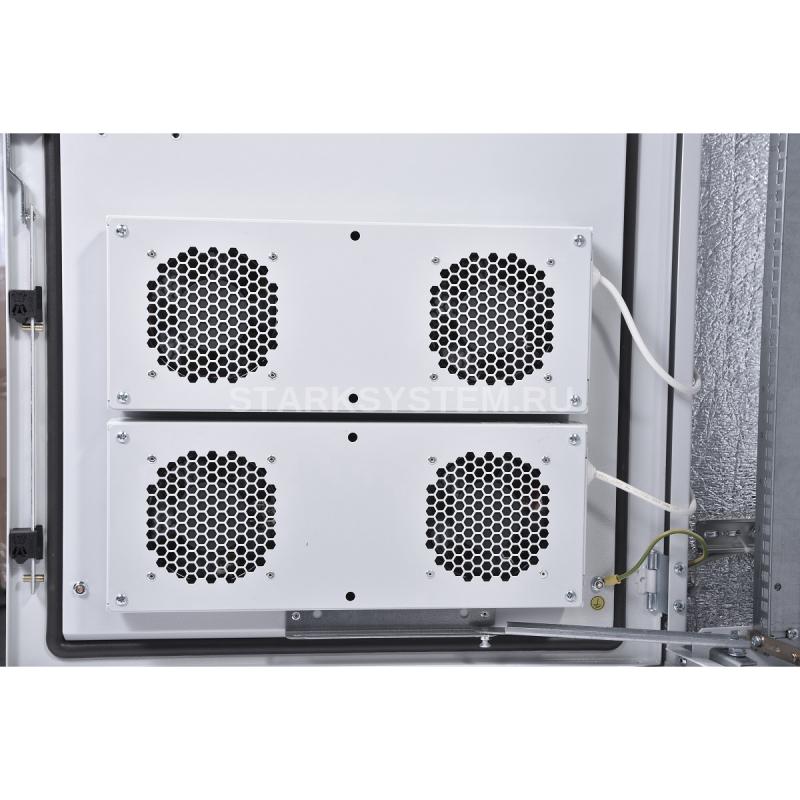

Система микроклимата состоит из модулей вентиляторных серии R-FAN-x, а также нагревателей полупроводниковых общей мощностью от 250 до 800 Вт. Управление модульными вентиляторами и нагревателями осуществляется от цифрового модуля Rem-MC-DMTH в автоматическом режиме.

Предусмотрен широкий ряд аксессуаров для дополнительной защиты и удобства обслуживания в процессе эксплуатации (дополнительные цоколи 300 и 600 мм с дверцами для обслуживания, усиленный замок и т. д.).

Питание изделия осуществляется от электрической сети переменного тока напряжением 220 В частотой 50 Гц. Для шкафов двухсекционных моделей ШТВ-2 предусмотрена возможность подключения резервного питания через розетку (вилку) 32 А типа DEKraft серии ВЩ-102 (или аналогичной) от внешнего источника номинальным напряжением 220 В частотой 50 Гц.

Изделие имеет I класс защиты от поражения электрическим током в соответствии с ГОСТ 12.2.027.0-96. В части стойкости к механическим внешним воздействующим факторам при эксплуатации шкафы соответствуют группе М1 по ГОСТ 17516.1.

Изделие производится в климатическом исполнении У1 по ГОСТ 15150 и предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.

Допустимая распределенная статическая нагрузка до 800 кг.

О подготовке фундамента для всепогодных шкафов читайте по ссылке.

Степень защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.

Структура условного обозначения шкафов

Cхема электрическая принципиальная шкафов серии ШТВ-1 исп. Т1

Технические характеристики ЦМО ШТВ-1-18.7.6-43АА-Т1-МС1

• Код: 30130211303
• Артикул: ШТВ-1-18.7.6-43АА-Т1-МС1
• Высота, U: 18
• Высота, мм: 1040
• Толщина металла, не более мм: 2
• Ширина, мм: 745
• Глубина, мм: 645
• Комплектация: С вентилятором
• Масса изделия, кг: 106
• Полезная глубина 19" отсека, мм: 520
• Категория коррозийной стойкости: С3
• Цвет: Серый RAL 7035
• Мощность нагревателя, Вт: 400
