ЦМО ШТВ-1-24.7.9-К3АА-ТК

Описание ЦМО ШТВ-1-24.7.9-К3АА-ТК

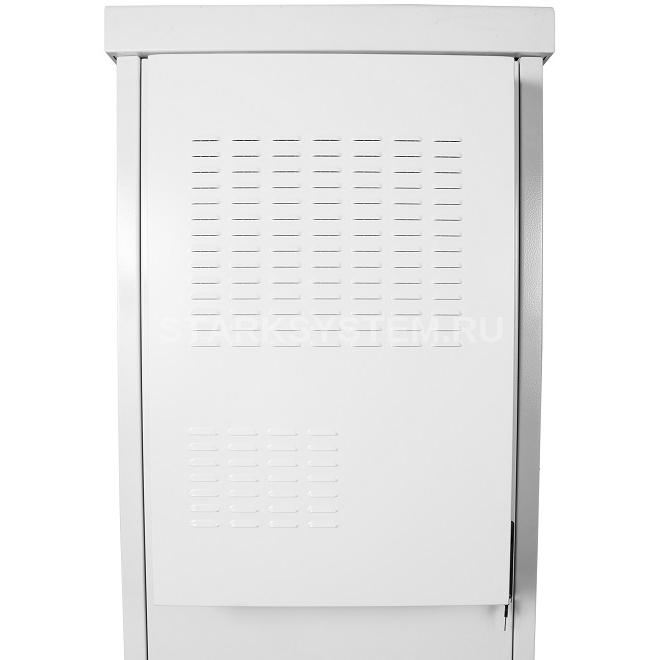

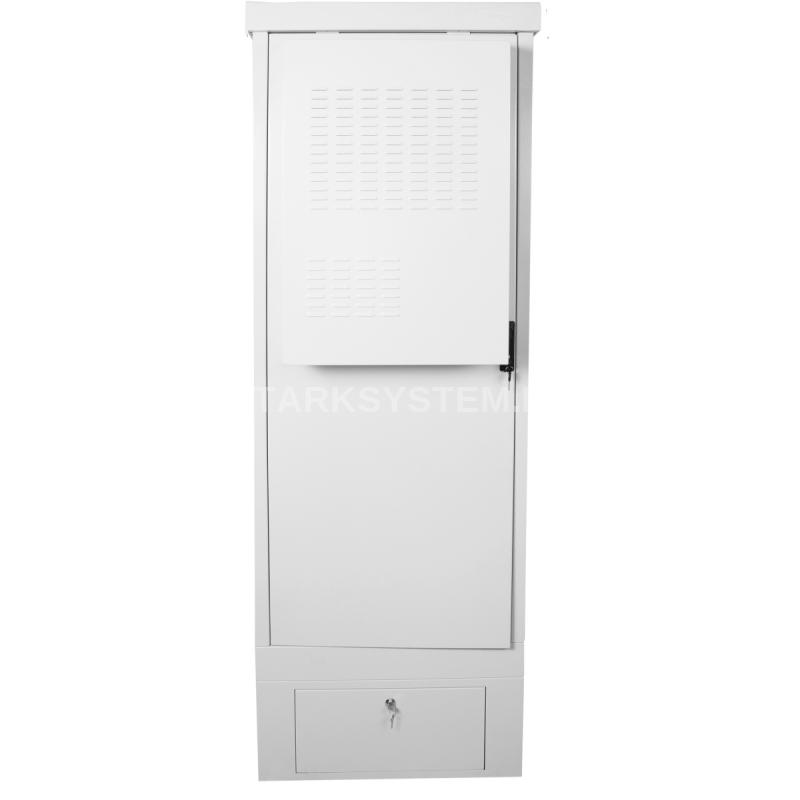

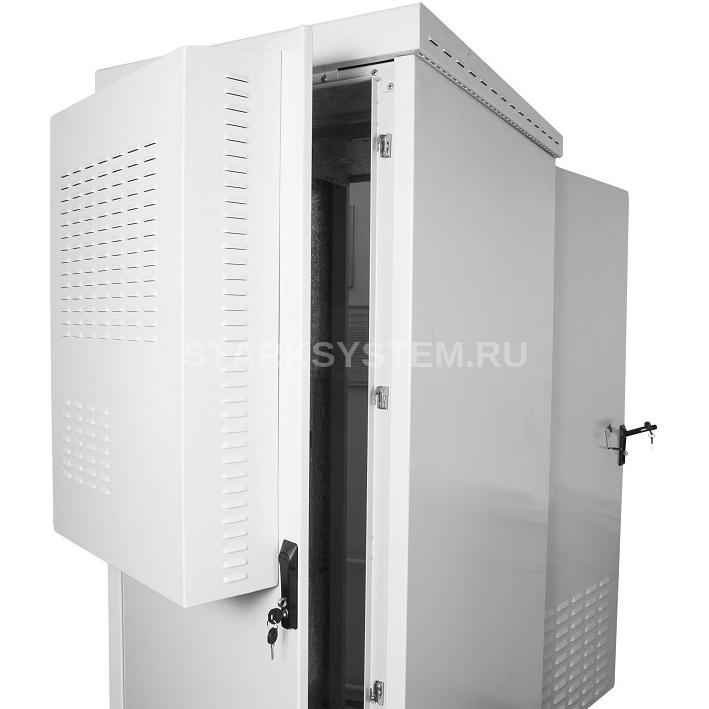

Шкаф ЦМО ШТВ-1-24.7.9-К3АА-ТК уличный всепогодный напольный укомплектованный 24U (Ш700 x Г900), комплектация ТК-IP54 предназначен для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивает защиту от воздействия окружающей среды и несанкционированного доступа, а также поддерживает требуемый температурный режим во внутреннем пространстве. Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254, не ниже IP54.

В основании шкафа ЦМО ШТВ-1-24.7.9-К3АА-ТК предусмотрены отверстия для ввода кабелей. В дне каркаса и стенке между отсеками (для ШТВ-2) возможно разное количество отверстий разного диаметра для установки кабельных вводов по требованию заказчика. В комплект поставки входят два кабельных ввода с гайкой М32 (типа MG32A-25G), 10 резиновых заглушек для отверстий под ввод кабеля, а также набор для блокировки задней двери изнутри шкафа.

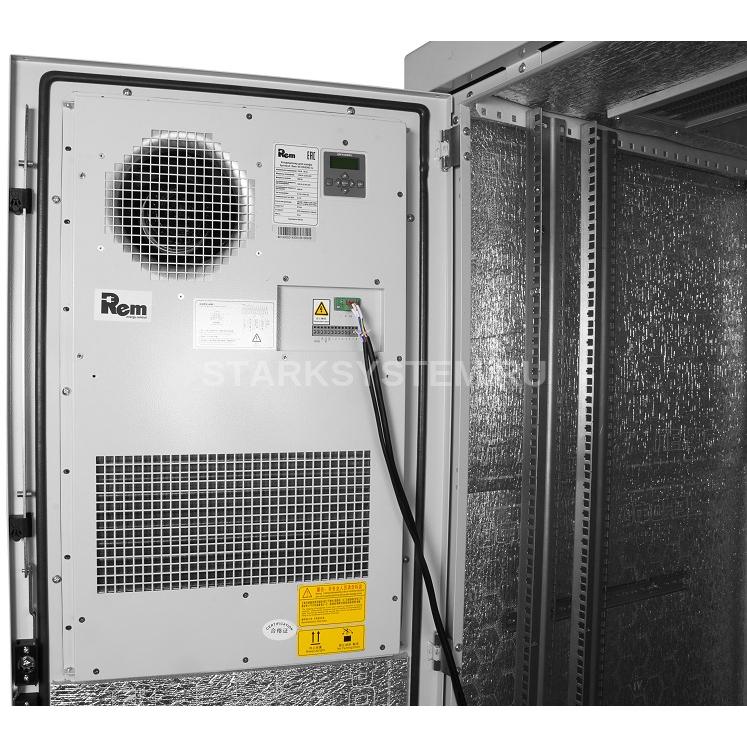

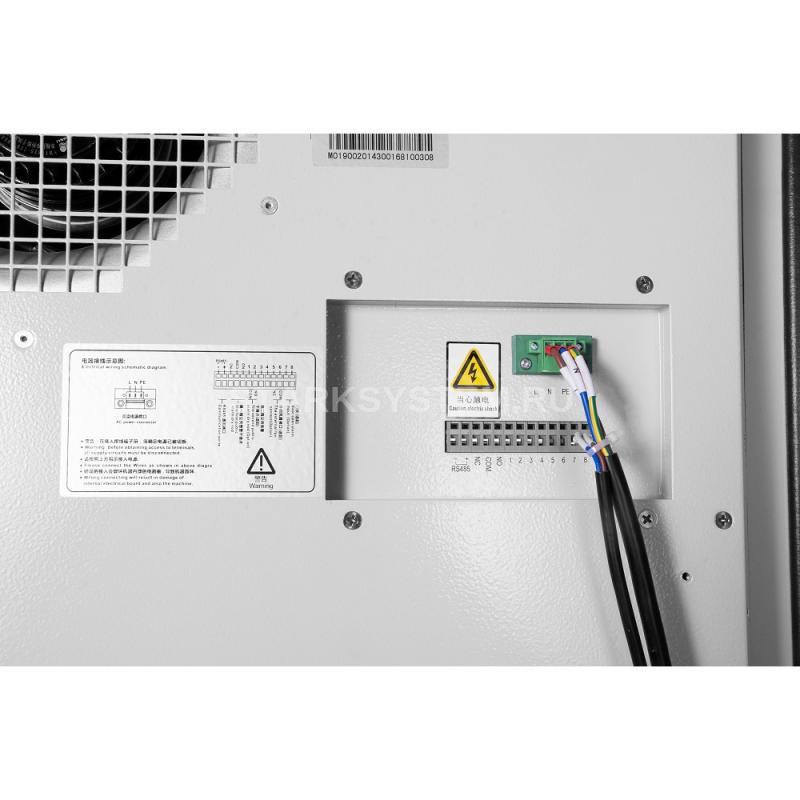

Система климат-контроля REM, установленная на передней двери шкафа, представляет собой кондиционер мощностью от 1000 до 2000 Вт с нагревателем, имеющим мощность по теплу от 500 до 1000 Вт.

Предусмотрен широкий ряд аксессуаров для дополнительной защиты и удобства обслуживания в процессе эксплуатации (дополнительные цоколи 300 и 600 мм с дверцами для обслуживания, крыша с выдвижным козырьком, усиленный замок и т. д.).

Питание ЦМО ШТВ-1-24.7.9-К3АА-ТК осуществляется от электрической сети переменного тока напряжением 220 В частотой 50 Гц. Для шкафов двухсекционных моделей ШТВ-2 предусмотрена возможность подключения резервного питания через розетку (вилку) 32 А типа DEKraft серии ВЩ-102 (или аналогичной) от внешнего источника номинальным напряжением 220 В частотой 50 Гц.

ЦМО ШТВ-1-24.7.9-К3АА-ТК имеет I класс защиты от поражения электрическим током в соответствии с ГОСТ 12.2.027.0-96. В части стойкости к механическим внешним воздействующим факторам при эксплуатации шкафы соответствуют группе М1 по ГОСТ 17516.1.

ЦМО ШТВ-1-24.7.9-К3АА-ТК производится в климатическом исполнении У1 по ГОСТ 15150 и предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.

Допустимая распределенная статическая нагрузка до 800 кг.

Аксессуары и дополнительные комплектующие

Данная позиция может быть снабжена необходимыми аксессуарами и дополнительными комплектующими, предназначенными для организации креплений аппаратуры, оптимизации разводки и коммутации кабелей и других целей.

Полки

• ТСВ-45 Полка перфорированная выдвижная с телескопическими направляющими, глубина 450 мм
• ТСВ-58 Полка перфорированная выдвижная с телескопическими направляющими, глубина 580 мм
• ТСВ-75 Полка перфорированная выдвижная с телескопическими направляющими, глубина 750 мм
• МС-20 Полка перфорированная консольная 2U, глубина 200 мм
• МС-30 Полка перфорированная консольная 2U, глубина 300 мм
• МС-40 Полка перфорированная консольная 2U, глубина 400 мм
• СВ-39 Полка перфорированная, глубина 390 мм
• СВ-45 Полка перфорированная, глубина 450 мм
• СВ-58 Полка перфорированная, глубина 580 мм
• СВ-62 Полка перфорированная, глубина 620 мм
• СВ-75 Полка перфорированная, глубина 750 мм

Модули вентиляторные

• R-FAN-F-IP55 Фильтр (170 x 425) пылезащищенный IP55 для вентиляторов R-FAN

Уголки опорные (направляющие)

• УО-45 Комплект уголков опорных (направляющие) для напольных шкафов, глубина 450 мм, нагрузка до 100 кг.
• УО-45У Комплект уголков опорных (направляющие) для напольных шкафов, глубина 450 мм, нагрузка до 150 кг.
• УО-58/62 Комплект уголков опорных (направляющие) для напольных шкафов, глубина 580-620 мм, нагрузка до 100 кг
• УО-58/62У Комплект уголков опорных (направляющие) для напольных шкафов, глубина 580-620 мм,нагрузка до 150 кг.
• УО-75 Комплект уголков опорных (направляющие) для напольных шкафов, глубина 750 мм, нагрузка до 100 кг.
• УО-75У Комплект уголков опорных (направляющие) для напольных шкафов, глубина 750 мм, нагрузка до 150 кг.

Прочие аксессуары

• Замок-ШТВ-12-36-А Замок антивандальный дополнительный для напольных шкафов серии ШТВ
• Замок-ШТВ-18-36-И Замок для напольных шкафов серии ШТВ высотой 18-36U, индивидуальные ключи
• Замок-ШТВ-18-36-У Замок для напольных шкафов серии ШТВ высотой 18-36U, универсальные ключи
• Оцинкованный цоколь (основание) для ШТВ-1 (В300 x Ш700 x Г900)
• ПМ-19-24 Панель монтажная оцинкованная высотой 24U

Прочие аксессуары для шкафов EMS

• Полка приборная раздвижная 19" глубинной 600-900 мм. для шкафов серии EMS глубиной 800-1200 мм.

Технические характеристики ЦМО ШТВ-1-24.7.9-К3АА-ТК

• Артикул ШТВ-1-24.7.9-К3АА-ТК
• Код номенклатуры 30130210102
• Высота, U 24
• Высота, мм 1310
• Ширина, мм 745
• Глубина, мм 930
• Вес изделия, кг 163
• Полезная глубина 19" отсека, мм 820
• Мощность кондиционера, Вт 1000
• Мощность нагревателя, Вт 800
