Себокс МТЦ-1

Описание Себокс МТЦ-1

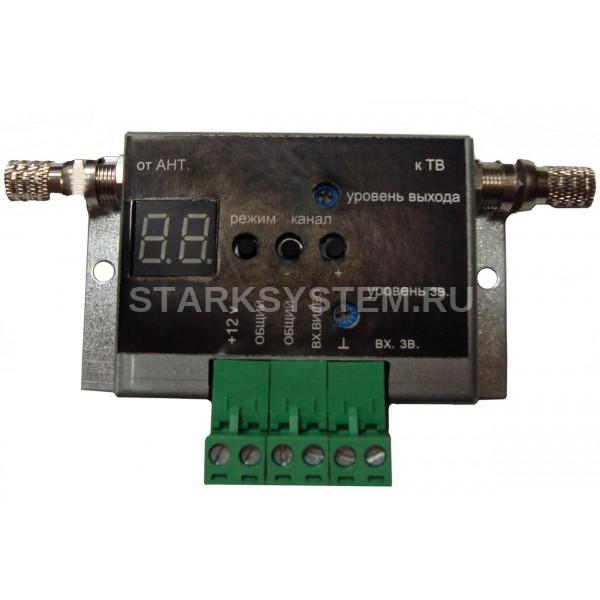

Модулятор Себокс МТЦ-1 предназначен для преобразования видеосигнала и сигнала звуковой частоты в высокочастотный телевизионный сигнал метрового, дециметрового и кабельного диапазонов. Модулятор имеет встроенное устройство сложения для подключения между антенной или иным источником высокочастотного телевизионного сигнала и телевизором. Устройство сложения обеспечивает гальваническую развязку между экраном и центральным проводником ВЧ кабеля, что позволяет пропускать через полученную врезку напряжение для питания антенных усилителей. Себокс МТЦ-1 может быть использован в составе охранной системы видео наблюдения. Изделие имеет, расположенные на передней панели, индикатор и три кнопки выбора рода работ. Первая кнопка слева «режим», средняя «канал-», правая «канал+». В комплект поставки входят: ВЧ разъёмы – 2шт., сдвоенные клеммные колодки – 3шт.

Технические характеристики Себокс МТЦ-1

• Диапазон рабочих частот 110-857 МГц (канал с6 по 69 и с1 по 40 КТЦ)
• Уровень входного сигнала 85 дБмкВ
• Частота поднесущей звука 6,5МГц/5,5 МГц
• Уровень звука 775 мВ/10 кОм
• Затухание от вх.АНТ к вых.ТВ не более 2,5 дБ
• Максимальное проходное напряжение до 14В,130мА
• Напряжение питания 12В, стабилизированное
• Ток потребления 80 мА.
• Число каналов НЧ видеосигнала 1
• Число каналов НЧ звука 1
