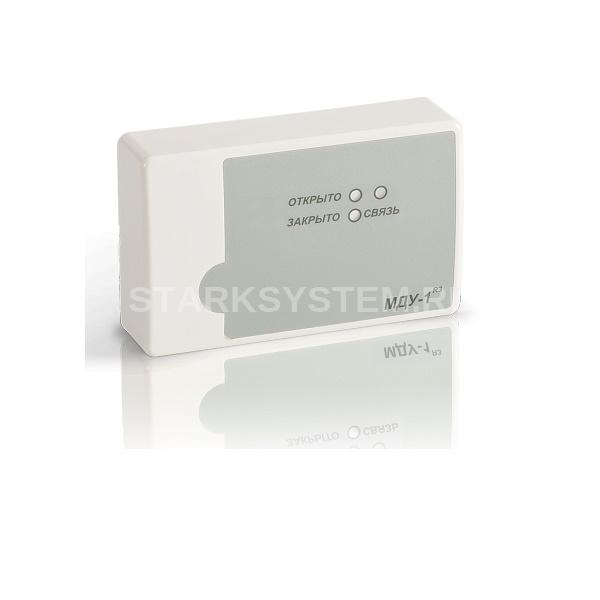

Рубеж МДУ-1С-R3

Описание Рубеж МДУ-1С-R3

Модули управления клапаном дымоудаления или огнезадерживающим клапаном Рубеж МДУ-1С прот. R3 предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Модуль предназначен для управления следующими типами приводов клапана:

• реверсивный электромеханический привод;
• электромеханический привод с возвратной пружиной;
• электромагнитный привод с ручным возвратом заслонки в нормальное положение.

Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока или 230 В переменного тока. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля. МДУ-1 прот.R3 отличается от МДУ-1С прот.R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны. МДУ-1 прот.R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке. Модуль управления клапаном дымоудаления обеспечивает:

• подключение всех основных типов приводов, используемых с клапанами дымоудаления;
• подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки);
• передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода;
• управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
• контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода; контроль на обрыв и КЗ цепей внешних кнопок ручного управления;
• светодиодную индикацию режимов работы, положения заслонки, наличия связи с прибором.

Возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР». Модуль управления клапаном МДУ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). Схемы подключения привода клапана к модулю МДУ-1 прот.R3 Схема подключения реверсивного электропривода к модулю МДУ-1 прот.R3 При подаче напряжения на соответствующую обмотку привода, заслонка клапана переводится либо в защитное положение, либо в нормальное положение. При достижении конечного положения или превышении времени движения – напряжение с привода снимается. Схема подключения электропривода с возвратной пружиной к модулю МДУ-1 прот.R3 При подаче напряжения на обмотку привода, заслонка клапана переводится в нормальное положение и взводится возвратная пружина. При достижении конечного положения напряжение с привода не снимается, удерживая его во взведенном положении. При снятии напряжения клапан под действием пружины переводится в защитное положение. Схема подключения электромагнитного привода с ручным возвратом к модулю МДУ-1 прот.R3 Переход в защитное положение осуществляется после подачи напряжения на электромагнитный фиксатор, удерживающий заслонку в нормальном положении. Напряжение с фиксатора снимается либо при поступлении сигнала «заслонка открыта» либо по истечении заданного времени. Перевод заслонки в нормальное положение производится вручную.

Технические характеристики Рубеж МДУ-1С-R3

• Модель: МДУ-1С прот. R3
• Тип: Модуль управления клапаном дымоудаления или огнезадерживающим клапаном
• Количество управляемых клапанов: 1
• Питание: от АЛС (24-36 В)
• Ток, потребляемый от АЛС, не более: 0,3 мА
• Напряжение питания МДУ-1 прот.R3 и МДУ-1С прот.R3 при управлении:     приводом на 24 В DC: ист. питания 24±4В     приводом на 230 В AC: сеть 220 В, 50 Гц
• Нагрузочная способность реле: 24 В DC, 5 А или 230 В AC, 5 А
• Ток, протекающий по цепям контроля, не более: 1,5 мА
• Длина соединений до кнопок управления, не более: 30 м
• Габаритные размеры модуля, не более: 125х78х37 мм
• Масса, не более: 210 г
• Рабочий диапазон температур: от -25 до +60°С
• Средний срок службы, не менее: 10 лет
