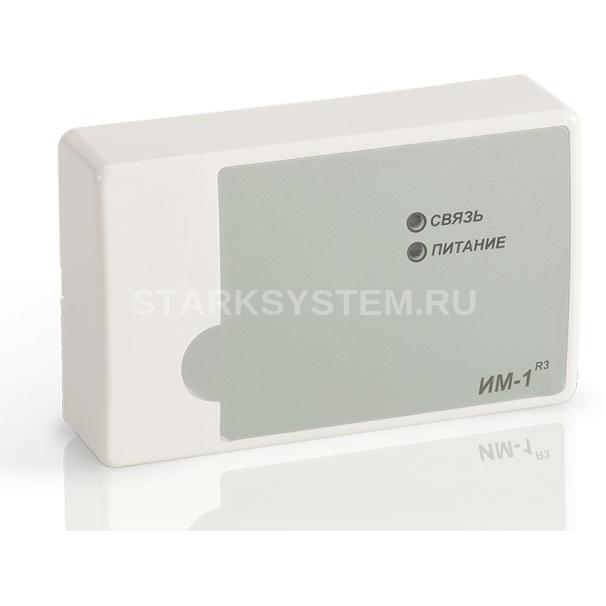

Рубеж ИМ-1(прот. R3)

Код товара: 1472126
Розн. цена: 4 176 руб
Ваша цена: 4 176 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Рубеж ИМ-1(прот. R3)

Модуль интерфейсный ИМ-1 прот.R3 предназначен для управления считывателем или кодонаборным устройством. Модуль ИМ-1 прот.R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Модуль ИМ-1 прот.R3 выполняет следующие функции:

  • преобразование интерфейса считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3;
  • индикация режимов работы модуля;
  • тестирование работоспособности модуля с помощью кнопки «Тест». На лицевой панели модуля расположены два светодиода:
  • Связь - красный, мигает при наличии обмена по АЛС;
  • Питание - зеленый, постоянно горит при наличии питания модуля, погашен при его отсутствии. Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1 прот.R3):
  • Используя разъем RJ-45;
  • Обычное подключение с помощью клеммных колодок под винт. Модуль ИМ-1 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). Типовая схема подключения

    Технические характеристики Рубеж ИМ-1(прот. R3)

    • Напряжение питания: 12 В
    • Ток потребления от источника питания (без учета подключенного считывателя), не более: 10 мА
    • Ток, потребляемый модулем от АЛС, не более: 150 мкА
    • Максимальная длина проводов линии связи модуля со считывателем, не более: 50 м
    • Степень защиты оболочки модуля по ГОСТ 14254-96: IP20
    • Габаритные размеры модуля, не более: 85х125х37 мм
    • Масса, не более: 150 г
    • Рубеж ИМ-1(прот. R3)
