Ростов-Дон ОПР/1000-Д-ЗН

Описание Ростов-Дон ОПР/1000-Д-ЗН

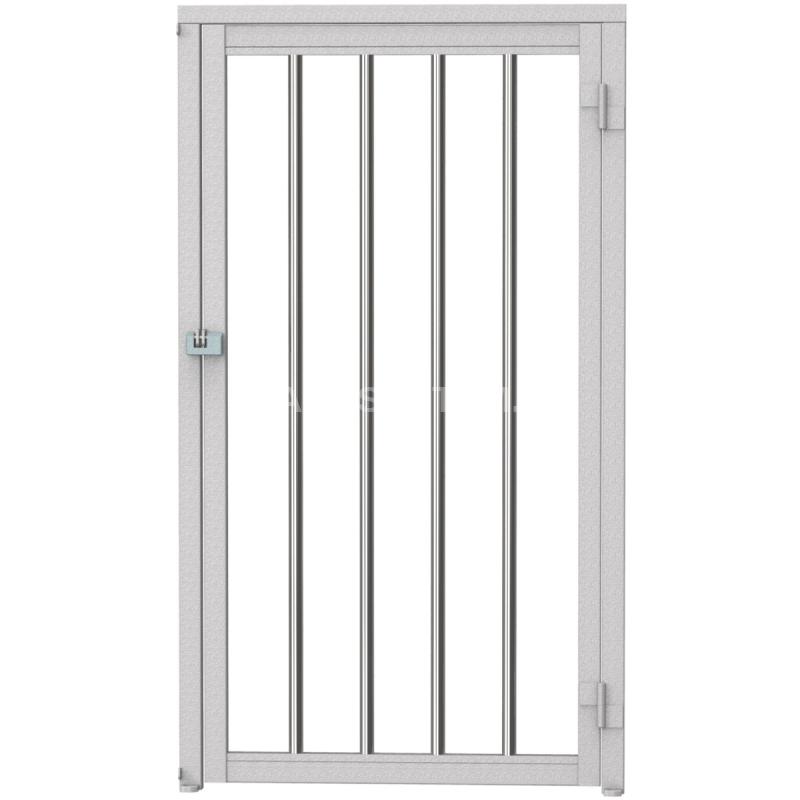

Полноростовое ограждение двери ОПР/1000-Д-ЗН - цельная секция-дверь с навесным замковым устройством шириной 1000 мм, окрашенная порошковым методом, стандартный цвет – «белый антик».

Полноростовые ограждения для полноростовых роторных турникетов применяются как дополнение для перекрытия прохода.

Особенности:

• специальная конструкция позволяет на вертикальных вставках сделать сварные швы невидимыми

Комплект поставки:

1. Ограждение полноростовое ОПР/1000-Д-ЗН - 1 шт;
2. Паспорт, Руководство по эксплуатации.

Опции:

• исполнение уличное;
• исполнение НЕРЖ;
• окраска корпуса в любой цвет по шкале RAL.

Конструкция, габаритные и установочные размеры ограждений ОПР/1000-Д-ЭМ, ОПР/1200-Д-ЭМ, ОПР/1350-Д-ЭМ

Устройство и принцип действия

Ограждение ОПР/1000-Д-ЭМ (ОПР/1200-Д-ЭМ, ОПР/1350-ДЭМ) состоит из двух вертикальных стоек 2 и 3, в нижней части, которых приварены фланцы с отверстиями Ø14мм для крепления ограждения к полу. С помощью винтов 7, шайб 8, 9 в верхней части стойки соединены перекладиной 4. На петлях 10, приваренных к стойке, установлена рама двери 1. На раме двери с помощью направляющих 5 закреплены трубы 6. В верхней части стойки установлен на кронштейне электромагнит 11. При подаче напряжения на электромагнит дверь находится в запертом состоянии. При отключении напряжения дверь разблокирована и разрешён проход. Ограждения с электромагнитным замком подлежат заземлению путем соединения гибким проводом болта на раме ограждения с заземлением турникета.

С помощью винтов поз. 12 с шайбами 13, 14 ограждения крепятся к турникету. Отверстия под крепежные элементы закрыты декоративными заглушками 15. Турникет может стыковаться с ограждением как со стороны петель двери ограждения, так и со стороны электромагнита 11.

Ограждения ОПР/…-Д, ОПР/…-Д-ЗВ, ОПР/…-Д-ЗН идентичны по конструкции с ОПР/…-Д-ЭМ, с той разницей, что в ограждениях ОПР/…-Д-ЗВ устанавливается на расстоянии от пола, по размерам заказчика, врезной замок, а в ОПР/…-Д-ЗН – привариваются петли под навесной замок.

Технические характеристики Ростов-Дон ОПР/1000-Д-ЗН

• Масса ограждения, не более: 40 кг
• Габаритные размеры ширина×длина× высота: 1000×50×2250 мм
• Рабочий температурный диапазон: от +1°C до +50°C
• Климатическое исполнение: УХЛ 4.2
• Гарантийный срок эксплуатации: 24 месяца
• Срок эксплуатации, не менее: 8 лет
