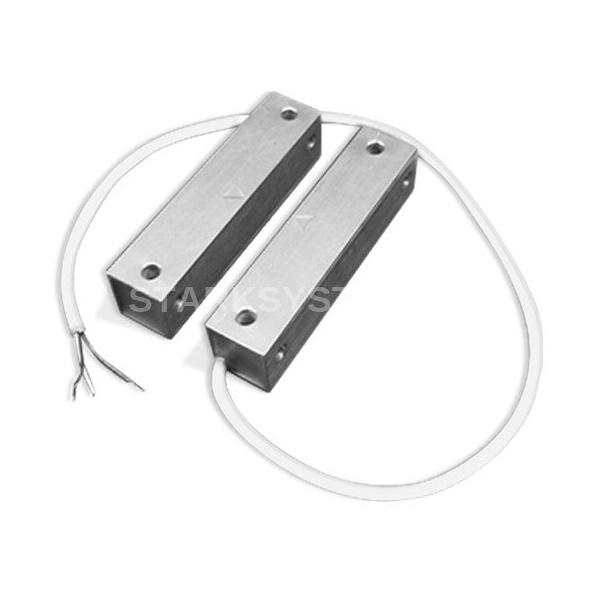

Магнито-контакт ИО 102-26 исп.102

Описание Магнито-контакт ИО 102-26 исп.102

Извещатели Магнито-контакт ИО 102-26 исп.102 предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), например, дверей или ворот зданий, сооружений, железнодорожных контейнеров, ангаров, с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений по ГОСТ Р 52435-2015. Извещатели состоят из исполнительного и задающего блоков. Исполнительный блок извещателей выполнен на основе магнитоуправляемого герметизированного контакта (геркона). Задающий блок извещателей выполнен на основе постоянного магнита. Корпуса изделий 100-й серии (исп.100, 102, 104, 105) ПАШК.425119.057 ТУ выполнены из алюминия. При приближении магнита к датчику происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона. Обозначение Перемещение блоков магнита относительно блока геркона 1 – блок магнита, 2 – блок геркона.

Технические характеристики Магнито-контакт ИО 102-26 исп.102

• Тип контактов: НЗ/НР
• Расстояние между магнитом и герконом, мм:     при размыкании контактов, более: 70     при замыкании контактов, менее: 24
• Максимально допустимые токи и напряжения:     максимальное коммутируемое напряжение, В: 72     максимальный коммутируемый ток, мА: 500
• Степень защиты: IP68
• Диапазон рабочих температур, °С: -50…+50
• Габаритные размеры, мм:     корпус геркона: 130х20х20     корпус магнита: 130х20х20 Габаритные размеры
